Визуальный радарный уровнемер 80 ГГц в системе мониторинга и раннего предупреждения городских подтоплений: практический опыт внедрения

Визуальный радарный уровнемер 80 ГГц является ключевым компонентом интеллектуальной системы мониторинга и раннего предупреждения городских подтоплений. Этот бесконтактный прибор с миллиметровой точностью и встроенной камерой предлагает автоматизированный и наглядный подход к решению проблемы, которая ежегодно наносит городам ущерб на сотни миллиардов юаней.

Традиционные методы, основанные на ручном обходе, неэффективны и опасны. Внедрение системы на основе визуальных радарных уровнемеров позволяет в режиме реального времени отслеживать уровень воды в тоннелях, на дорогах и в канализационных сетях, обеспечивая ценное время для реагирования и предотвращения катастроф.

Масштаб проблемы городских подтоплений

Более 60% из 600+ городов Китая ежегодно подвергаются подтоплениям различной степени тяжести. Прямой экономический ущерб исчисляется сотнями миллиардов юаней. Фундаментальная проблема заключается в разрыве между пропускной способностью системы водоотведения и экстремальными осадками при отсутствии эффективного мониторинга в реальном времени.

Недостатки традиционного мониторинга подтоплений

Традиционная защита основана на «ручном обходе» инспекторами. Этот метод имеет низкую оперативность, недостаточный охват сотен уязвимых точек и представляет высокий риск для жизни персонала. Решения часто принимаются на основе опыта, без научного анализа трендов.

Обзор проекта внедрения системы мониторинга

После серьёзного подтопления в 2023 году столица провинции в восточном Китае приняла решение о создании интеллектуальной системы мониторинга и раннего предупреждения. Система охватывает 110 ключевых объектов, включая подземные переходы, низменные участки дорог, узлы водосточной сети и выпуски в водоёмы.

Ключевые преимущества визуального радарного уровнемера 80 ГГц

Бесконтактный метод измерения полностью исключает спуск персонала в замкнутые пространства канализационных колодцев, где присутствуют токсичные газы. Это радикально снижает затраты на монтаж и обслуживание системы мониторинга.

Высокая точность ±1 мм позволяет фиксировать малейший подъём уровня воды на самой ранней стадии. Это обеспечивает ценный запас времени для реагирования служб и является основой эффективной системы раннего предупреждения.

Встроенная камера предоставляет диспетчерам не просто цифры, а наглядную картинку с места: реальную глубину и площадь затопления, направление потока и дорожную обстановку. Это критически важно для принятия обоснованных решений.

Сверхнизкое энергопотребление обеспечивает автономность работы от встроенной батареи более 2 лет. Это позволяет развертывать датчики в местах без доступа к электросети по принципу «установил и работает».

Архитектура интеллектуальной системы мониторинга

Система построена по четырёхуровневой архитектуре. Полевые датчики (Уровень 1), включая визуальные радарные уровнемеры, передают данные через сети 4G/NB-IoT (Уровень 2) на платформу раннего предупреждения (Уровень 3), где происходит анализ и генерация оповещений. Информация визуализируется на табло диспетчерского штаба (Уровень 4) в виде ГИС-карты с данными в реальном времени.

Дифференцированная конфигурация точек мониторинга

Для оптимизации затрат была применена дифференцированная конфигурация. Критичные тоннели (Категория А) оснащаются полным комплектом с солнечными панелями и табло. Для большинства дорожных точек (Категория B) достаточно уровнемера с батареей и NB-IoT. Такой подход позволяет снизить общие затраты на систему на 40–50%.

Особенности монтажа радарного уровнемера в различных условиях

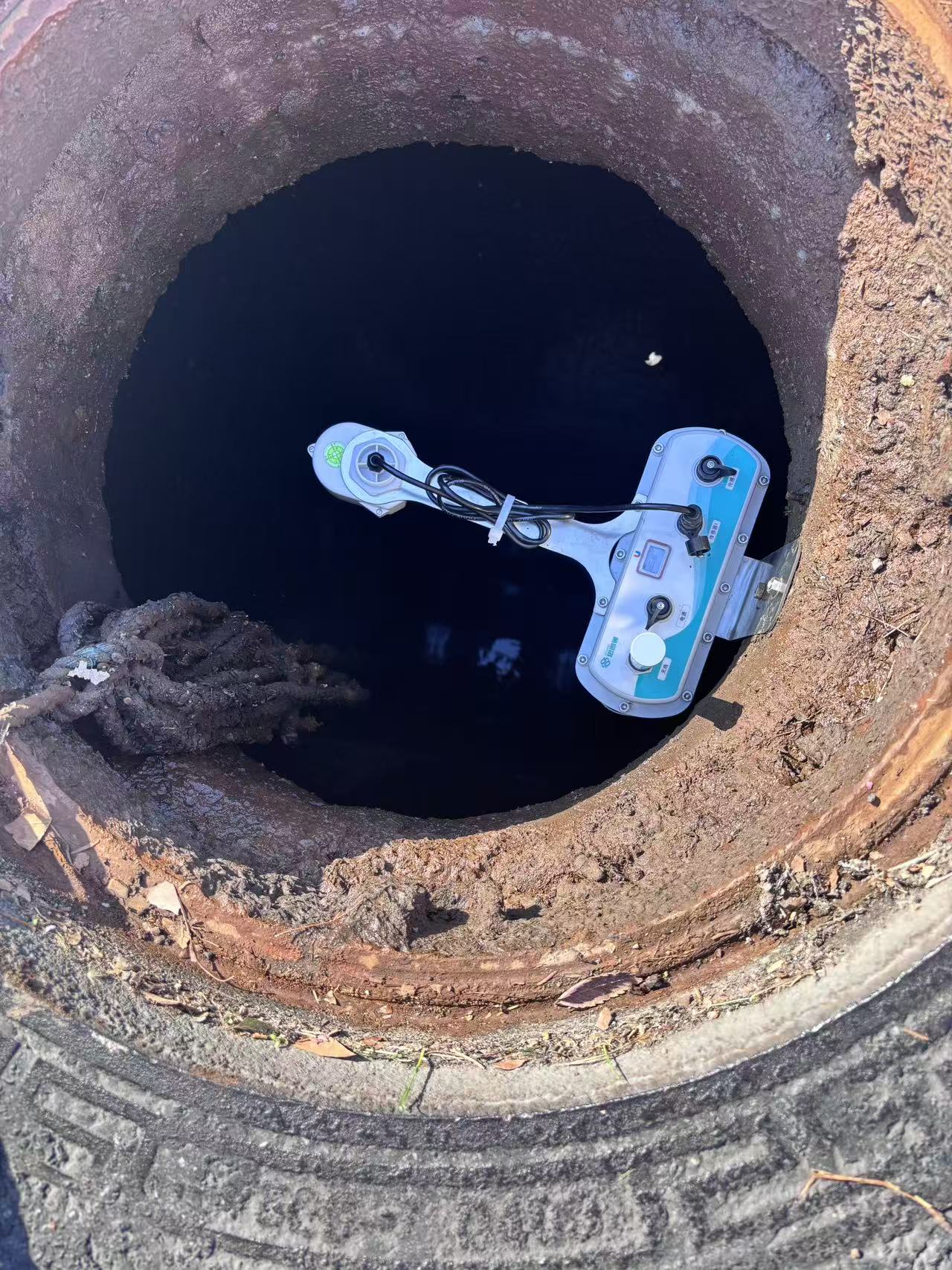

В подземных тоннелях прибор монтируется на потолок у входа, его узкий луч (3°–4°) обеспечивает точное измерение с высоты 3–5 м. На дорогах удобно использовать существующие фонарные столбы как идеальные опоры. Для колодцев в крышке сверлится отверстие, через которое зонд направляется на поверхность воды.

Трёхуровневая система оповещения о подтоплениях

Система использует интеллектуальные пороги оповещения. Синий уровень (например, >10 см на дороге) активирует уведомление на платформе. Оранжевый уровень (>25 см) запускает SMS-оповещения. Красный уровень (>40 см) требует аварийного реагирования, включая управление транспортом.

Особую ценность представляет трендовое предупреждение. Система генерирует alert при быстром подъёме уровня (например, >5 см за 15 минут), даже если абсолютный порог ещё не превышен. Это даёт максимальный запас времени.

Результаты эксплуатации системы раннего предупреждения

За один паводковый сезон система показала выдающиеся результаты. Точность оповещений составила 96,8%. Система обеспечивала опережение в среднем на 42 минуты по сравнению с ручным обходом. Доступность оборудования достигла 99,2%.

Расход батареи у автономных точек через 8 месяцев составил в среднем 28%, что подтверждает прогнозируемый срок автономной работы более 3 лет. Это доказывает надёжность визуального радарного уровнемера для долгосрочного мониторинга.

Кейс: Успешное предупреждение во время тайфуна

Во время тайфуна с осадками 200 мм за 6 часов система доказала свою эффективность. В 17:30 сработало трендовое предупреждение о быстром подъёме в 3 тоннелях. К 17:50, к моменту прибытия бригады, уровень в критичной точке составил 35 см. Без системы обнаружение заняло бы ещё ~40 минут.

Итог: 12 красных, 28 оранжевых и 65 синих предупреждений за тайфун. Все тоннели были перекрыты до достижения опасной глубины. Результат — ноль пострадавших и ноль заблокированных автомобилей.

Рекомендации по внедрению систем мониторинга подтоплений

Сначала оценка рисков, потом размещение. Не распределяйте точки равномерно — анализируйте рельеф, историю подтоплений и модели водосточной сети для выявления реальных зон риска.

Дифференцированная конфигурация на основе критичности точки позволяет оптимизировать бюджет. Уделяйте внимание стабильности связи — для критических точек предпочтительнее 4G.

Выбирайте опытного интегратора. Ценность заключается в комплексе «точные данные + интеллектуальная платформа + сервис эксплуатации», а не только в самих датчиках.
