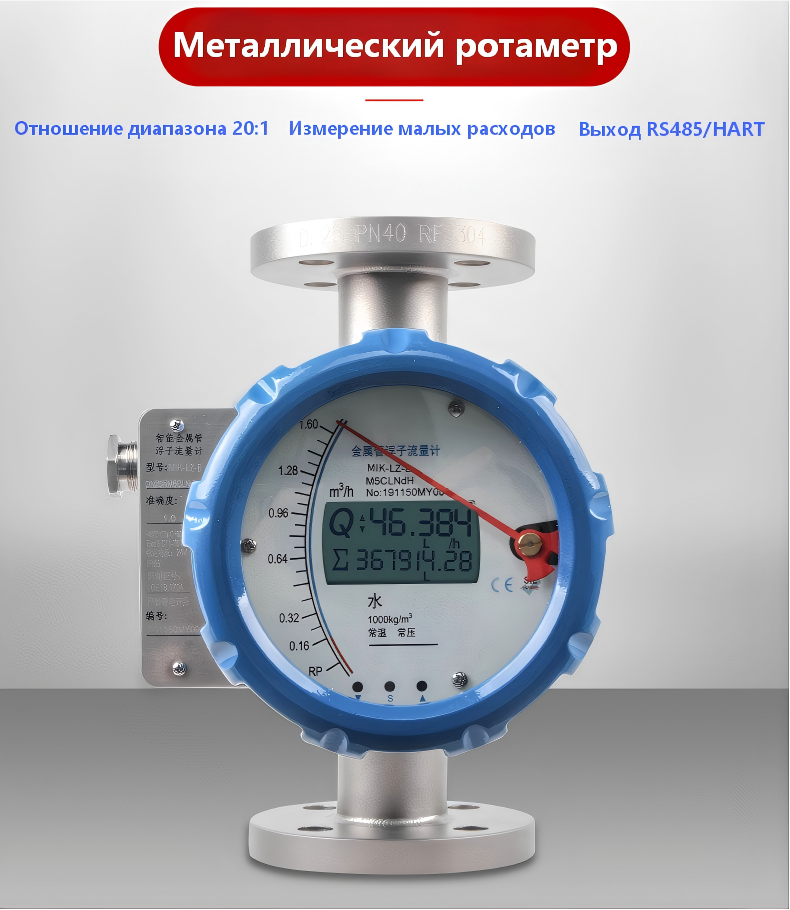

Ротаметр с металлической трубкой (Расходомер переменного сечения)
Ротаметр с металлической трубкой, также известный как расходомер переменного сеч...
Key Features
Показатели
| Присоединительный размер | от DN15 до DN150 |
| Выходной сигнал | Двухпроводной выход 4-20мА; Связь HART; Двухпроводной датчик порогового переключателя, питание 8В DC |
| Температура окружающей среды | от -40℃ до 120℃, Взрывонепроницаемое исполнение: от -20℃ до +40℃, Искробезопасное исполнение: от -20℃ до +40℃ |
| Вязкость среды | DN15: ≤5 мПа·с (H15.1~15.3) ≤30 мПа·с (H15.4~15.9) DN25: ≤250 мПа·с DN50~DN150: ≤300 мПа·с |
Key Features
Ротаметр с металлической трубкой (Расходомер переменного сечения) серии HT5
Ротаметр серии HT5 с металлической трубкой и поплавком — это высоконадежный прибор для измерения расхода с переменной площадью, основанный на измерении положения поплавка. Благодаря цельнометаллической конструкции и модульному дизайну, он находит широкое применение в различных отраслях для измерения расхода и управления процессами в сложных условиях, при малых расходах и работе с агрессивными средами.
Ключевые преимущества ротаметра HT5
Расходомер серии HT5 отличается компактностью, низкими потерями давления и широким диапазоном измерений (10:1). Простота монтажа и обслуживания делает его экономически эффективным решением для многих технологических процессов.
Прибор оснащен современным бесконтактным магниточувствительным датчиком и микропроцессорной системой, что обеспечивает высокую точность и надежность измерений. Он полностью заменяет импортные аналоги, предлагая высокую стоимость и защиту данных.
Технические характеристики и функциональность
Диапазон измерений
Широкий: 10:1, специальный до 20:1
Выходной сигнал
Стандартный 4-20 мА, опционально HART
Питание
220В AC, 24В DC, от аккумулятора
Материалы
304, 316, 316L, Хастеллой, с футеровкой PTFE
Взрывозащита
Обычные, искробезопасные, взрывозащищенные с изоляцией
Подключение
Фланцевое, резьбовое, быстроразъемное
Функции дисплея и управления расходомером
Микропроцессорная система на однокристальном микроконтроллере позволяет реализовать функции ЖК-дисплея, подсчета интегрального расхода и дистанционного выхода сигнала. Также предусмотрена сигнализация верхнего и нижнего пределов расхода для контроля процесса.
Калибровка по нескольким параметрам и защита от потери данных при отключении питания обеспечивают стабильную и долговременную работу расходомера HT5 в составе автоматизированных систем управления.
Конструктивные особенности и варианты исполнения
Модульная конструкция расходомера HT5 обеспечивает удобное обслуживание, а при нормальной эксплуатации он не требует технического обслуживания. Цельнометаллическая конструкция делает его устойчивым к вибрациям, давлению, температуре и коррозии.
Для различных потребностей пользователей доступны модели с местной индикацией, с дистанционным выходом сигнала и с управлением и сигнализацией. Универсальная концепция взрывозащиты включает интегрированную искробезопасную и взрывонепроницаемую защиту.
Направления потока и монтаж ротаметра HT5
В зависимости от требований к направлению технологического потока на объекте пользователя доступны различные варианты монтажа металлического ротаметра. Это обеспечивает гибкость при интеграции прибора в существующие трубопроводные системы.
Вертикальный (HT50)
С боковым подводом и отводом (HT52)
Горизонтальный (HT56R/L)
Помимо перечисленных, также доступны конфигурации с верхним подводом и нижним отводом (HT51), с нижним подводом и боковым отводом (HT53) и с резьбовым соединением (HT54). Такой выбор делает расходомер переменного сечения серии HT5 универсальным решением для измерения малых расходов и низких скоростей потока.
Основные области применения расходомера с металлической трубкой
Ротаметр HT5 широко применяется в химической, нефтегазовой, фармацевтической, пищевой промышленности, а также в энергетике и водоочистке. Его способность работать с агрессивными средами и в суровых условиях делает его незаменимым для точного измерения расхода и управления технологическими процессами.
Простота, практичность и недорогой монтаж, включая возможность местных измерений без вспомогательного питания, обеспечивают низкую стоимость владения и высокую окупаемость инвестиций в этот тип контрольно-измерительного оборудования.
