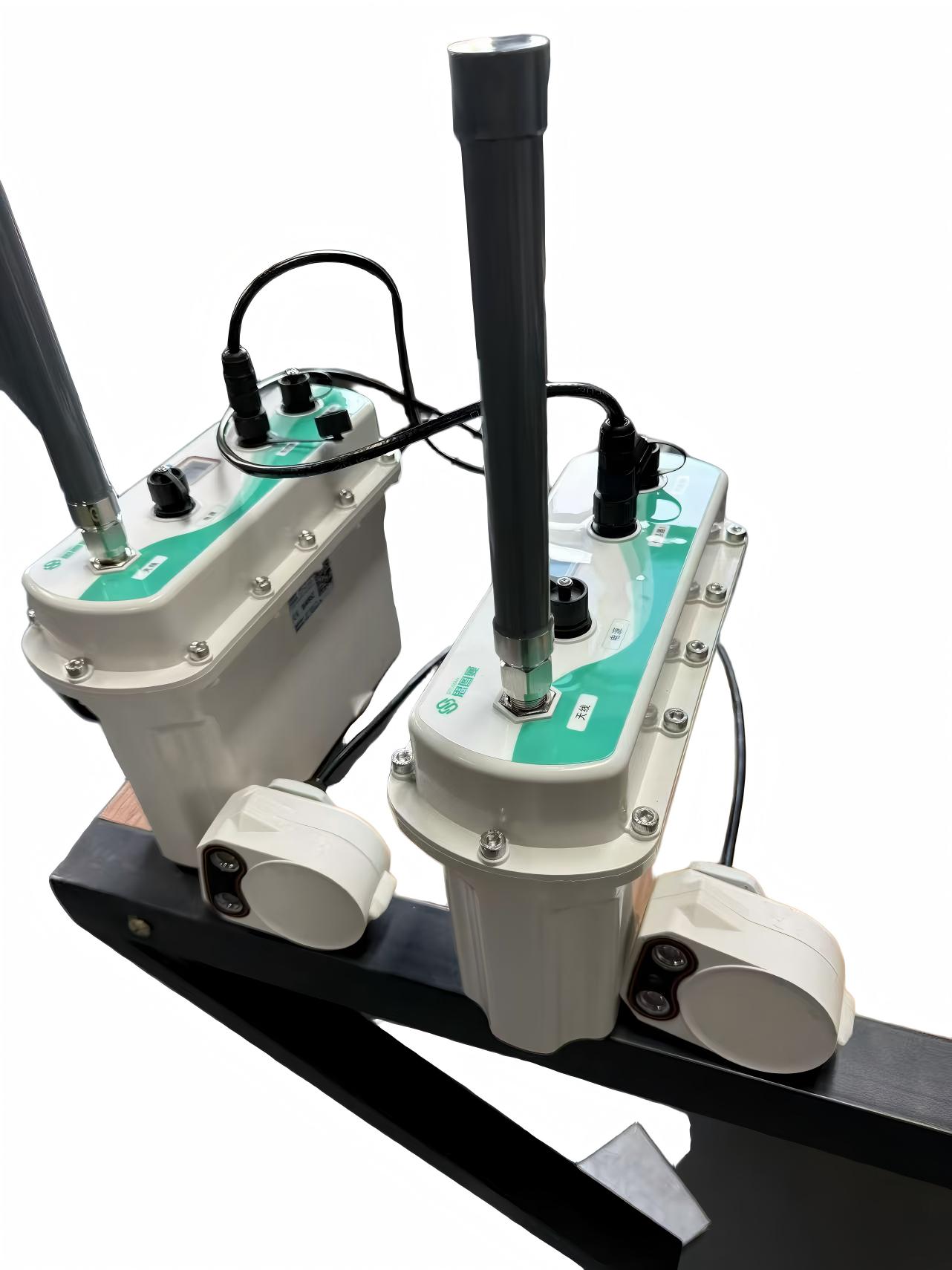

Визуальный радарный уровнемер
Серия визуальных радарных уровнемеров — это самостоятельная инновационная разр...
Key Features
Key Features
Визуальный радарный уровнемер от компании Ecolor — это инновационное решение для онлайн-мониторинга уровня воды в городских дождевых и канализационных сетях, а также в выпусках в реки. Устройство использует передовую технологию радара с частотной модуляцией непрерывной волны (FMCW) 76–81 ГГц, обеспечивая сверхбольшой диапазон измерений до 65 метров и выдающуюся точность.
Ключевые преимущества визуального радарного уровнемера

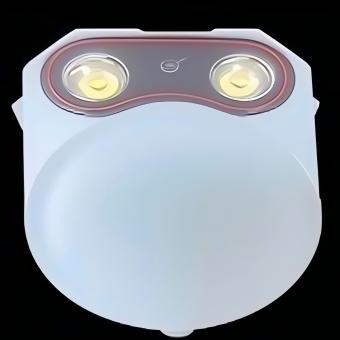

Продукт оснащен интегрированной HD-камерой, что позволяет в реальном времени передавать визуальную информацию с места установки. Это решает отраслевую проблему «только данные, а не объект», предоставляя полную картину ситуации в колодце.

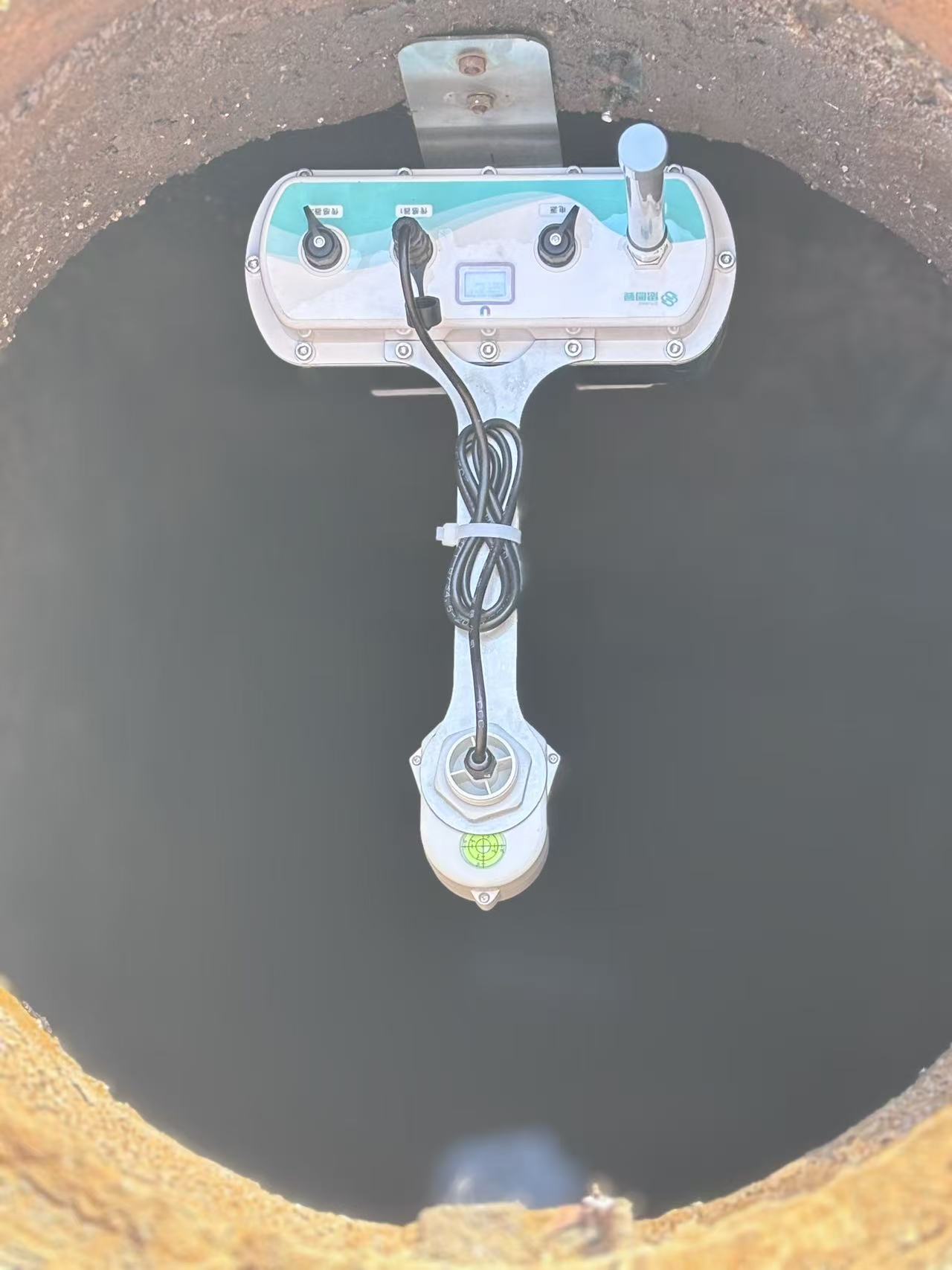

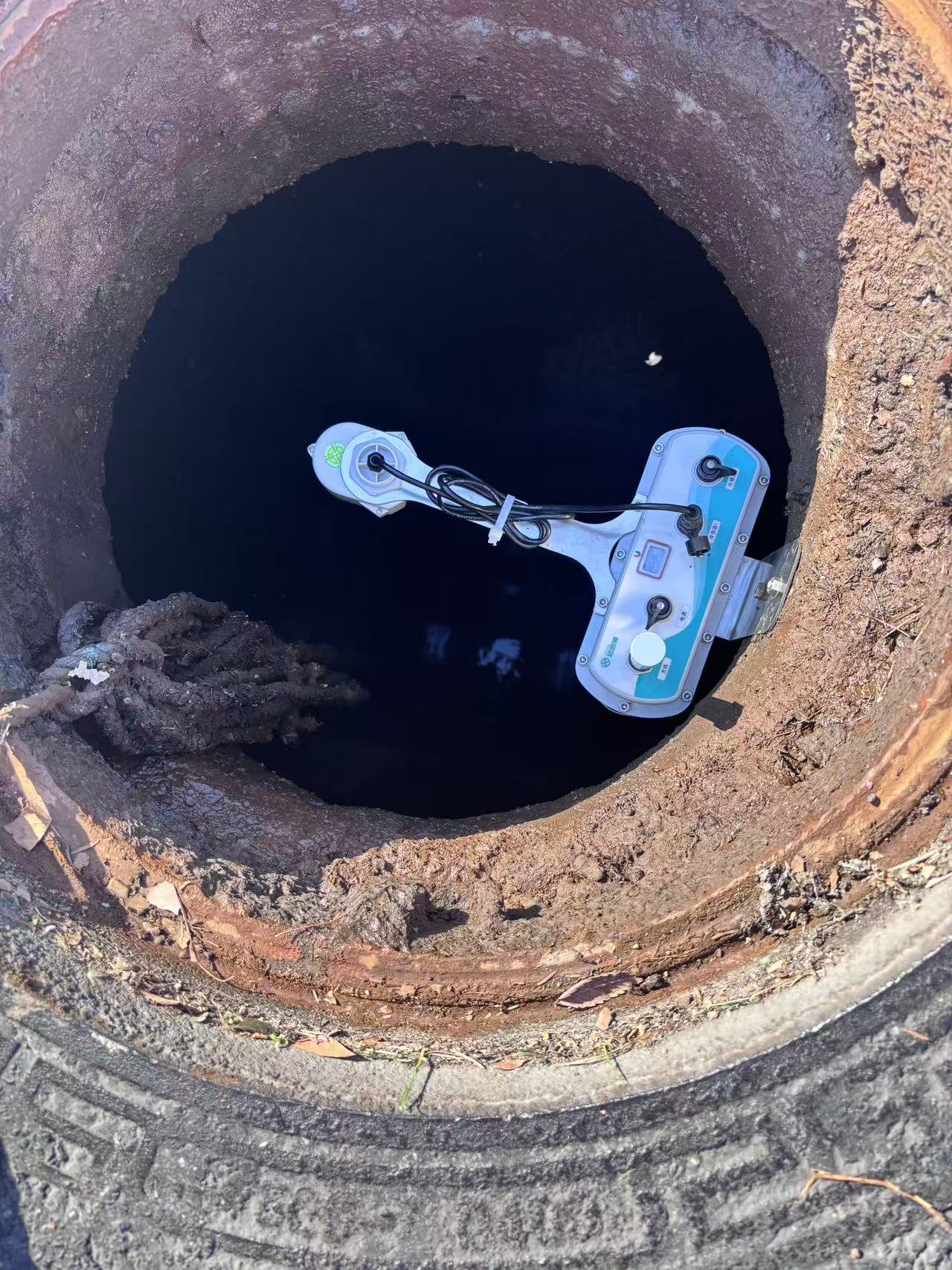

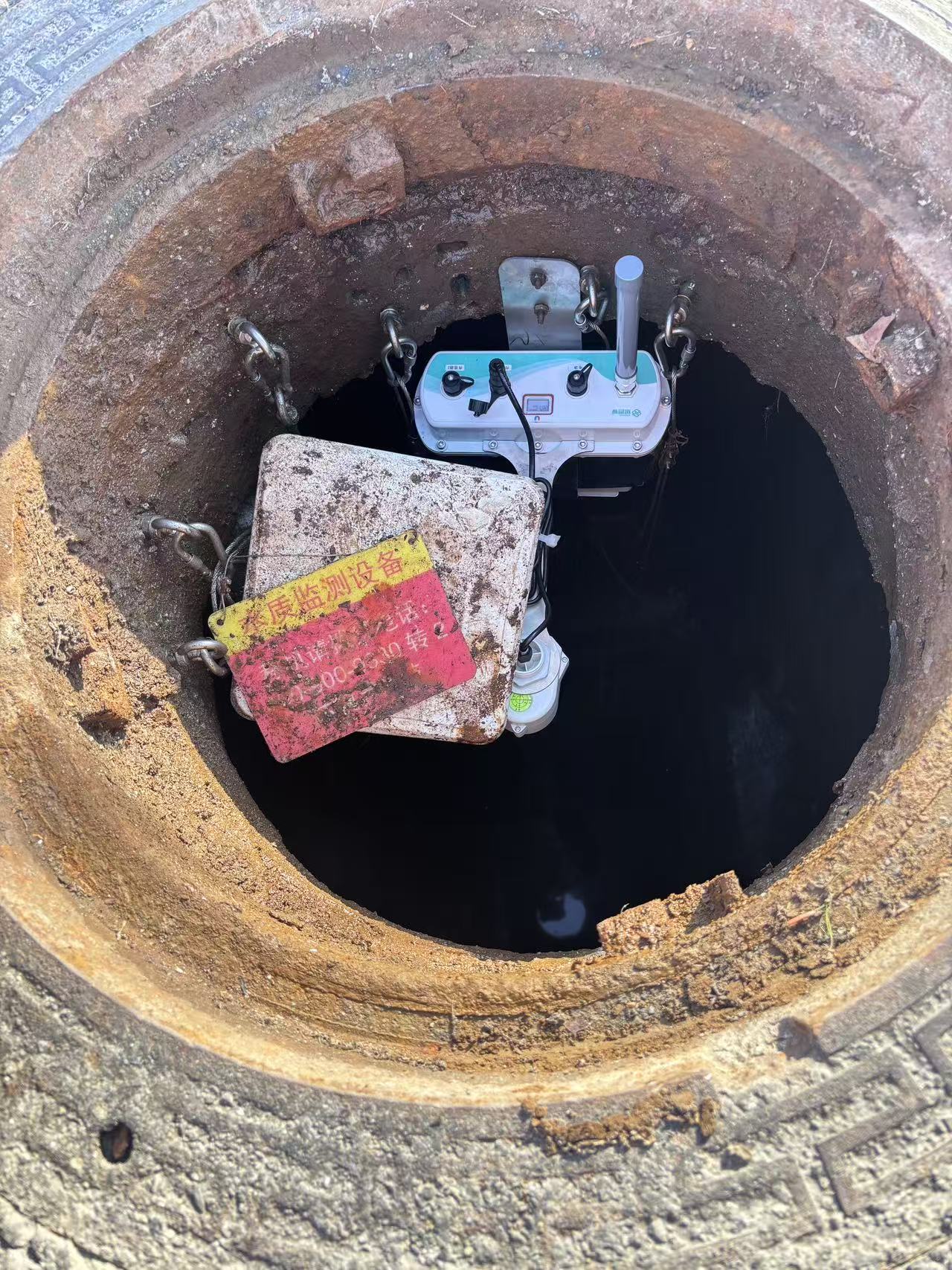

Установка не требует спуска персонала в колодец, что значительно повышает безопасность и упрощает монтаж. Специальный крепежный кронштейн и отсутствие необходимости прокладки кабелей на месте делают процесс быстрым и удобным.
Высокоточные технологии измерения уровня воды
Использование миллиметровой ВЧ-микросхемы обеспечивает компактную архитектуру, высокое отношение сигнал/шум и малую мертвую зону всего 10 см. Рабочая полоса пропускания 4 ГГц гарантирует высокое разрешение и точность измерений ±1 мм.
Узкий угол луча 6° (горизонтальный 14°, вертикальный 10°) минимизирует помехи от стен колодца и других объектов, обеспечивая стабильные и надежные данные об уровне жидкости даже в сложных условиях канализационных сетей.
Диапазон измерений
0.1 м – 65 м
Точность
±1 мм
Срок службы батареи
>2 года
Функции мониторинга и передачи данных

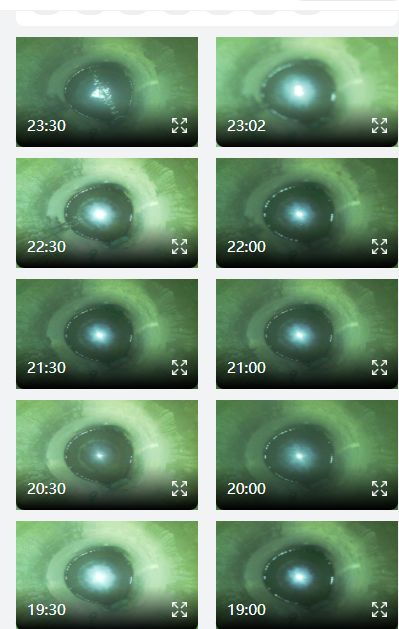

Устройство поддерживает периодическую и фотосъемку в реальном времени, а также таймерную передачу данных об уровне жидкости. При достижении водой критического уровня срабатывает сигнал тревоги, что позволяет оперативно реагировать на затопление.
Визуальный радарный уровнемер предоставляет канал связи RS485 для передачи данных мониторинга качества воды. Емкость питания может быть расширена в соответствии с фактическими потребностями проекта, обеспечивая гибкость конфигурации.
Надежная конструкция для сложных условий
Корпус устройства выполнен из коррозионностойкого, кислото- и щелочестойкого, ударопрочного материала. Степень защиты IP67 гарантирует надежную работу в агрессивной среде канализационных сетей и подземных колодцев.

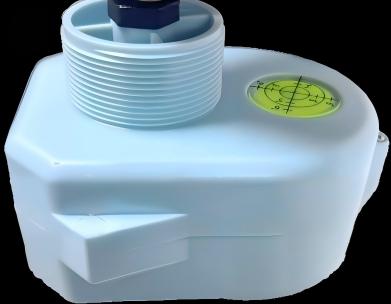

Интегрированная конструкция линзы и компактные размеры делают устройство удобным для монтажа в ограниченном пространстве. Низкое энергопотребление обеспечивает длительный срок автономной работы.
Применение визуального радарного уровнемера
Данное оборудование идеально подходит для дистанционного мониторинга в системах городского водоотведения, контроля выпусков сточных вод в реки и других гидрологических задачах. Оно предоставляет не только точные цифровые данные, но и визуальный контекст.

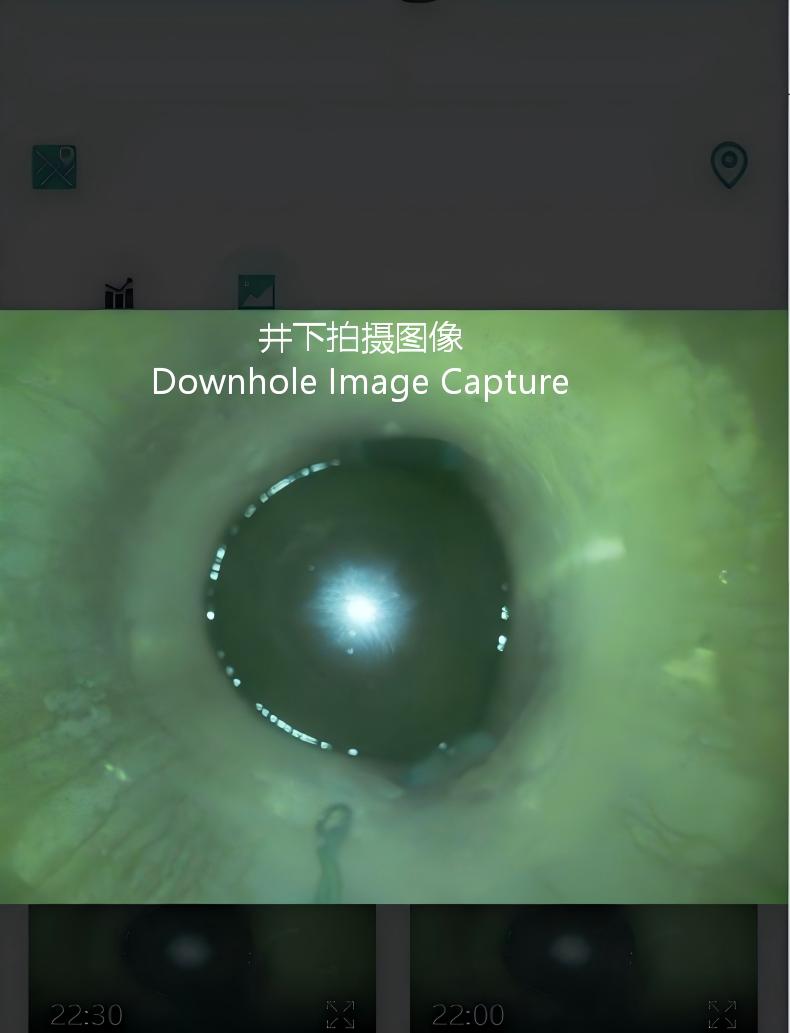

Регулярная съемка внутри колодца позволяет инспектировать состояние объекта без выезда на место, что экономит время и ресурсы, а также повышает безопасность обслуживающего персонала.
Технические характеристики и параметры
| Параметр | Значение / Описание |
|---|---|
| Принцип измерения | Радар FMCW, 76–81 ГГц |
| Диапазон измерений | 0.1 м – 65 м |
| Точность | ±1 мм |
| Мертвая зона | 10 см |
| Угол луча (-3дБ) | Горизонтальный 14°, Вертикальный 10° |
| Интерфейс связи | 1 x RS485 |
| Защита корпуса | IP67, коррозионностойкий материал |
| Дополнительная функция | Интегрированная HD-камера |
