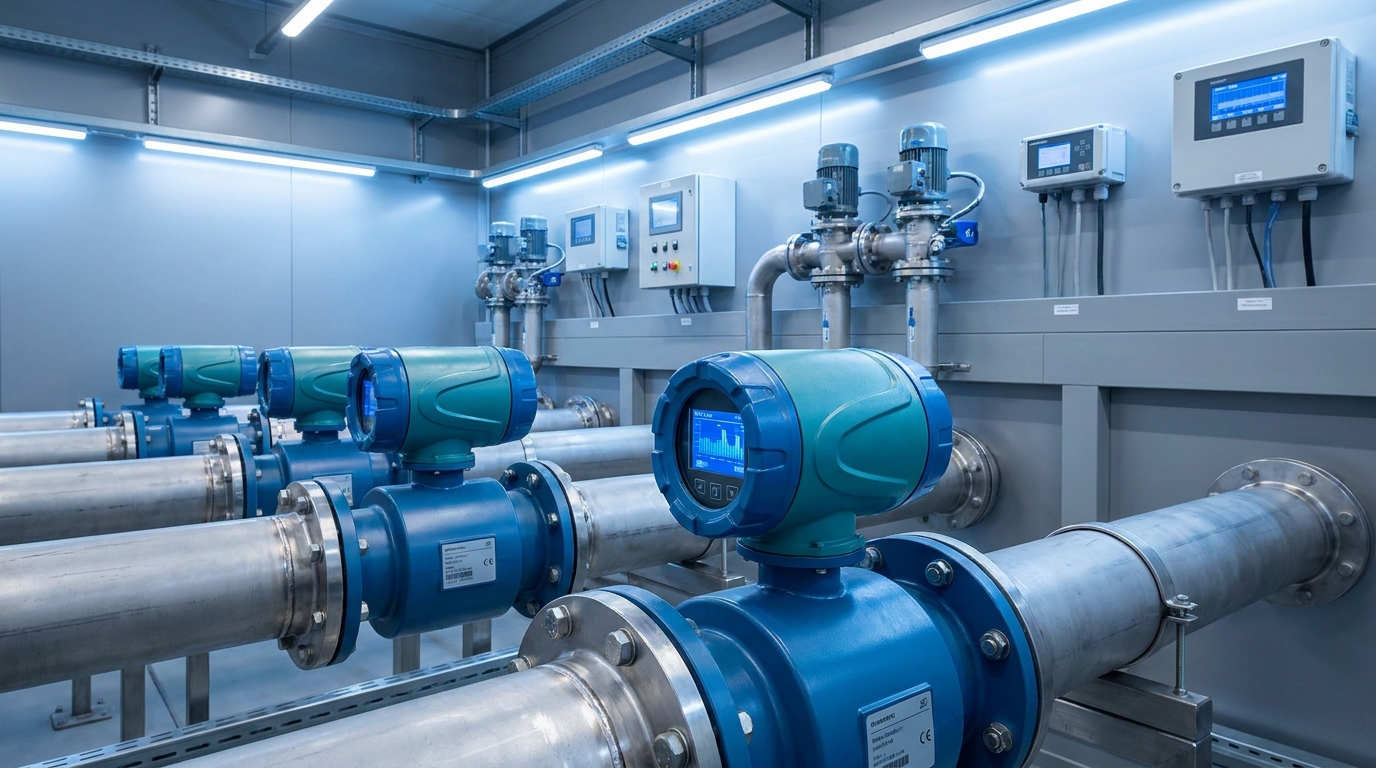

Бесфутеровочные антикоррозионные расходомеры: новый стандарт надежности

Цель «поставил и забыл» для промышленных расходомеров

В сфере промышленного и коммунального водоснабжения идеальный измерительный прибор — тот, который можно установить и забыть. Отрасль полностью разделяет это требование к надежным измерениям с минимальным обслуживанием.

Беглый взгляд на предложения от ведущих игроков, таких как OTT Hydromet, показывает явный акцент на датчиках, «требующих минимального обслуживания». Аналогично, отзывы о продукции VPInstruments подчеркивают ценность оборудования, на которое можно «рассчитывать, что оно будет работать как надо», напрямую связывая надежность с экономией средств и энергоэффективностью.

Скрытые издержки обслуживания и калибровки

Это не просто удобство, а фундаментальный принцип современной эксплуатационной стратегии. Каждый час технического обслуживания, каждая калибровка и каждый непредвиденный сбой влекут за собой значительные издержки — не только на оплату труда, но и в виде потери данных, простоя технологических процессов и снижения качества услуг.

Конечная цель — достичь того, что ветераны отрасли из Endress+Hauser называют комплексной «автоматизацией процессов», — состояния, при котором компоненты системы настолько надежны, что вмешательство человека сведено к минимуму. Однако у одного из самых распространенных приборов — электромагнитного расходомера — десятилетиями сохранялась скрытая уязвимость, незаметно подрывающая эту цель.

Ахиллесова пята традиционных электромагнитных расходомеров

Электромагнитные расходомеры — это «рабочие лошадки» в сфере измерения расхода воды. Их полнопроходная конструкция без движущихся частей обещает долгий срок службы — особенность, которую подчеркивают производители всех типов счетчиков, от объемных расходомеров Smith, делающих акцент на «отсутствии контакта металл-металл», до более простых ротаметров.

Принцип их работы элегантен: когда проводящая жидкость проходит через магнитное поле, в ней возникает напряжение, пропорциональное скорости потока. Однако точность этого измерения полностью зависит от строго определенной геометрии измерительной трубы и электрической изоляции электродов от металлического корпуса прибора.

Проблема отслоения футеровки расходомера

Для обеспечения этой изоляции и защиты корпуса из углеродистой или нержавеющей стали от коррозии производители традиционно использовали внутреннюю футеровку. В качестве материалов обычно применяются политетрафторэтилен (ПТФЭ), перфторалкокси (ПФА) и различные виды твердой или мягкой резины.

В течение многих лет это было стандартом — необходимым компромиссом для достижения баланса между производительностью и долговечностью. Но такая композитная структура создает критическую точку отказа: соединение между футеровкой и корпусом расходомера. Это и есть тот самый скрытый дефект.

Основные факторы разрушения футеровки

Последствия отказа футеровки для измерения расхода

Когда футеровка выходит из строя — вздувается, трескается или отслаивается — последствия могут быть самыми разными, от незначительных проблем до катастрофы. Вздувшаяся футеровка мешает потоку и создает турбулентность, что приводит к неточным показаниям, искажая данные для выставления счетов, управления процессами и отчетности.

Полное отслоение может полностью перекрыть трубу, вызывая необходимость в аварийной остановке. Результат всегда один: дорогостоящий ремонт, внеплановые простои и потеря доверия к данным, что прямо противоречит ключевому требованию отрасли — надежности.
