Кондуктометр
Кондуктометры широко применяются в таких отраслях, как теплоэнергетика, химическ...
Key Features
Показатели
| Условия транспортировки и хранения | Температура: (-15 ~ 65)°C Относительная влажность: (5 ~ 95)% (без конденсации) |
| Выход RS485 | Изолированный, протокол связи Modbus-RTU |
| Степень защиты | Панель IP65 |
| Функция сигнализации | 2 реле, 250VAC/3A |
Key Features
Кондуктометр для промышленного онлайн-мониторинга
Кондуктометр — это прецизионный аналитический прибор для измерения удельной электропроводности растворов, широко применяемый в промышленном производстве, экологическом мониторинге и лабораторных исследованиях. Данный продукт специально разработан для промышленного непрерывного онлайн-мониторинга, интегрирует передовые технологии обработки сигналов и связи, обеспечивая долгосрочную стабильную работу и надежность данных в сложных промышленных условиях.
Функции измерения кондуктометра
Основная функция кондуктометра — точное определение удельной электропроводности раствора, то есть его способности проводить электрический ток. Единицей измерения обычно является сименс на сантиметр (См/см) или его производные, такие как миллисименс на сантиметр (мСм/см).
Современные кондуктометры также способны измерять связанные параметры, например, общее количество растворенных твердых веществ (TDS), косвенно вычисляя его на основе эмпирической зависимости от проводимости. Кроме того, прибор измеряет температуру раствора, что необходимо для точной температурной компенсации.
Ключевые особенности и преимущества
Высокая точность и связь
Класс точности 2.0. Изолированная связь RS485 с протоколом Modbus-RTU для легкой интеграции с системами АСУ ТП.
Надежный выходной сигнал
Изолированный выходной сигнал (4-20)мА для снижения помех и обеспечения стабильной передачи данных в промышленных условиях.
Гибкая настройка
Настраиваемая ручная и автоматическая температурная компенсация, а также функции сигнализации высокого/низкого уровня.
Четкая визуализация
2.8-дюймовый ЖК-дисплей высокого разрешения для удобного считывания данных о проводимости и TDS.
Универсальность измерений

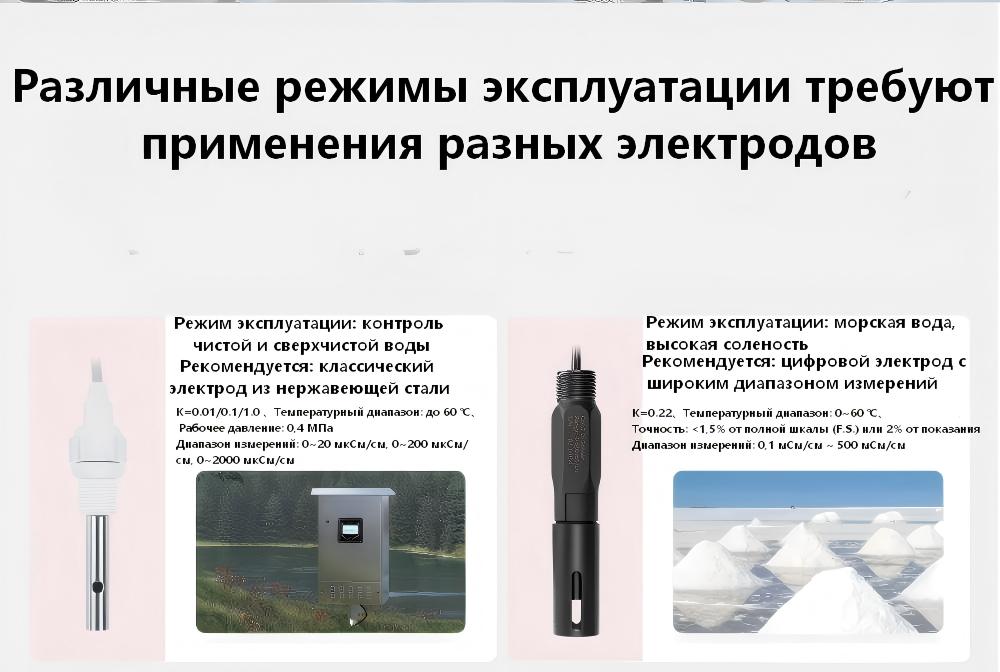

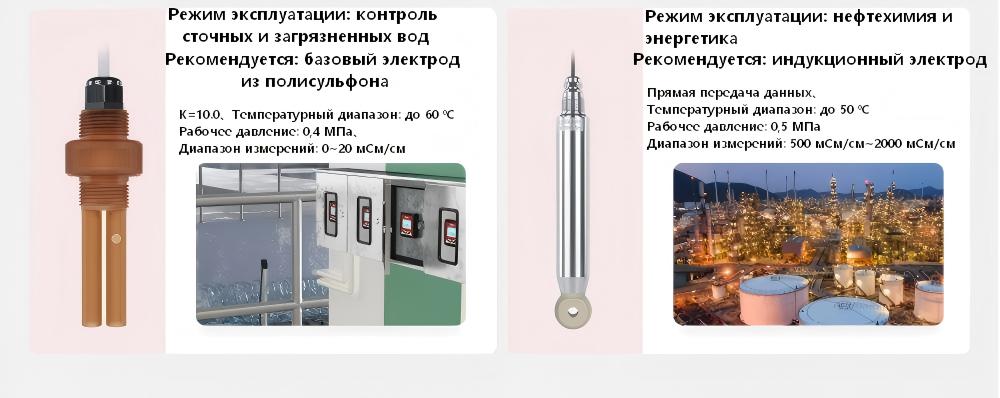

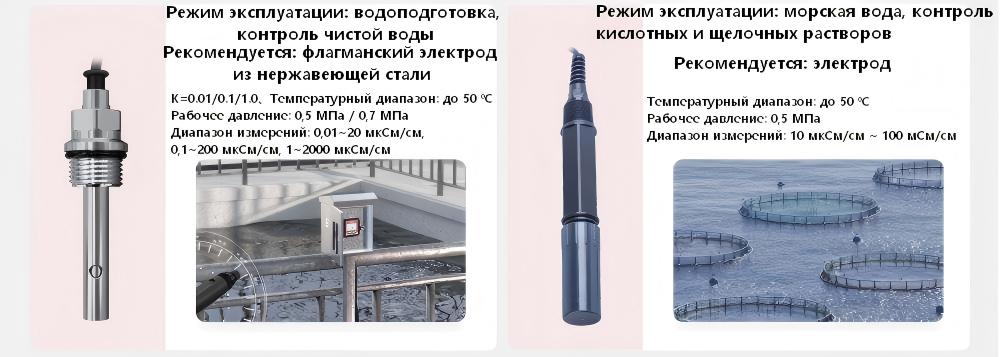

Поддерживает несколько типов электродов для широкого диапазона измерений удельной электропроводности.
Адаптивность
Широкий диапазон входного напряжения, что позволяет адаптироваться к различным промышленным условиям питания.
Принцип работы кондуктометра
Принцип работы кондуктометра основан на законе Ома. Прибор помещает в раствор два или четыре электрода и прикладывает переменное напряжение, создавая электрическое поле. Под действием этого поля ионы в растворе движутся направленно, создавая измеримый ток.
Удельная электропроводность (κ) обратно пропорциональна сопротивлению раствора (R). Используя известную постоянную электрода (K), проводимость рассчитывается по формуле κ = K / R. Для избежания погрешностей от поляризации используется источник переменного тока.
Конструкция и компоненты прибора
Измерительный электрод
Это часть, непосредственно контактирующая с раствором. Распространены двухэлектродные и четырехэлектродные конструкции. Двухэлектродная система проста и подходит для общих измерений, в то время как четырехэлектродная эффективно устраняет погрешности от поляризации и подходит для высокоточных измерений.

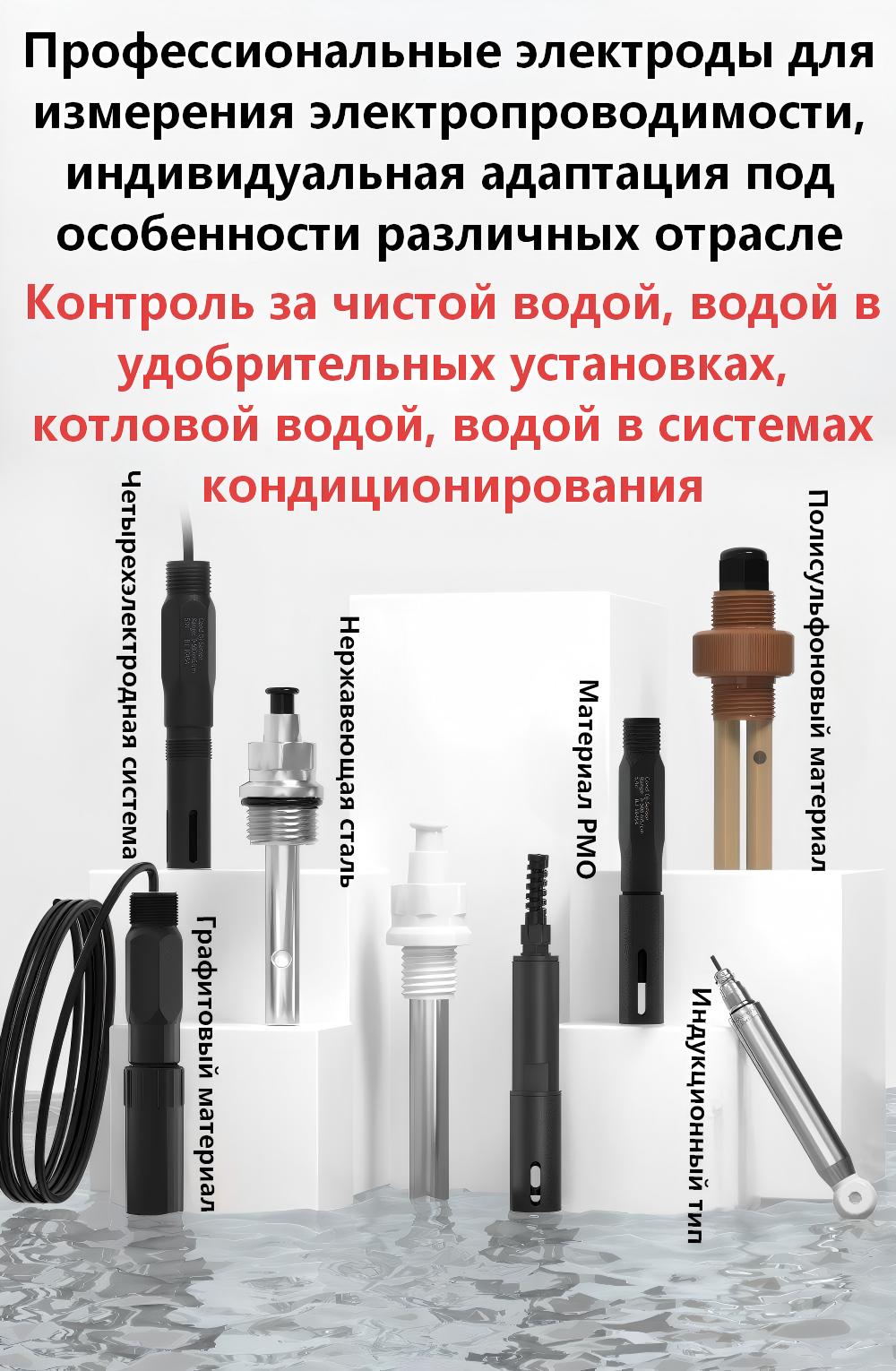

Электроды изготавливаются из коррозионностойких материалов, таких как платина или нержавеющая сталь, что обеспечивает стабильность и долговечность в различных химических средах.
Генератор сигналов
Генерирует стабильный сигнал переменного напряжения с регулируемыми частотой и амплитудой для адаптации к растворам с разной проводимостью.
Измерительная схема
Обнаруживает ток, преобразует его в сигнал напряжения, выполняет усиление и фильтрацию. Часто включает в себя датчик температуры для компенсации.
Блок обработки данных
Отображает данные на ЖК-дисплее, выполняет температурную компенсацию, хранит измерения и обеспечивает связь через интерфейсы (RS485).
Области применения кондуктометра
Промышленное производство
В химической, фармацевтической и электронной отраслях кондуктометры используются для непрерывного онлайн-контроля концентрации и чистоты растворов. Например, для мониторинга хода химической реакции или проверки чистоты воды для инъекций.
Экологический мониторинг
Прибор применяется для мониторинга загрязнения водных объектов. Изменения проводимости природных вод могут указывать на попадание промышленных или бытовых стоков, что позволяет своевременно выявлять проблемы качества воды.
Лабораторные исследования
В научных лабораториях кондуктометр является незаменимым инструментом для изучения свойств электролитных растворов, кинетики реакций, измерения проводимости биологических жидкоцстей и культуральных сред.
Технические параметры кондуктометра
| Параметр | Значение / Описание |
|---|---|
| Класс точности | 2.0 |
| Выходной сигнал | Изолированный (4-20) мА |
| Интерфейс связи | Изолированный RS485, Modbus-RTU |
| Температурная компенсация | Ручная и автоматическая, настраиваемая |
| Дисплей | 2.8-дюймовый ЖК-дисплей высокого разрешения |
| Функции сигнализации | Высокий/низкий уровень с гистерезисом, звук, подсветка |
| Поддерживаемые электроды | Несколько типов для широкого диапазона измерений |
