Погружной электрод для измерения мутности
Данный продукт может широко использоваться для онлайн-мониторинга мутности на во...
Key Features
Показатели
| Питание | 9~36В постоянного тока |

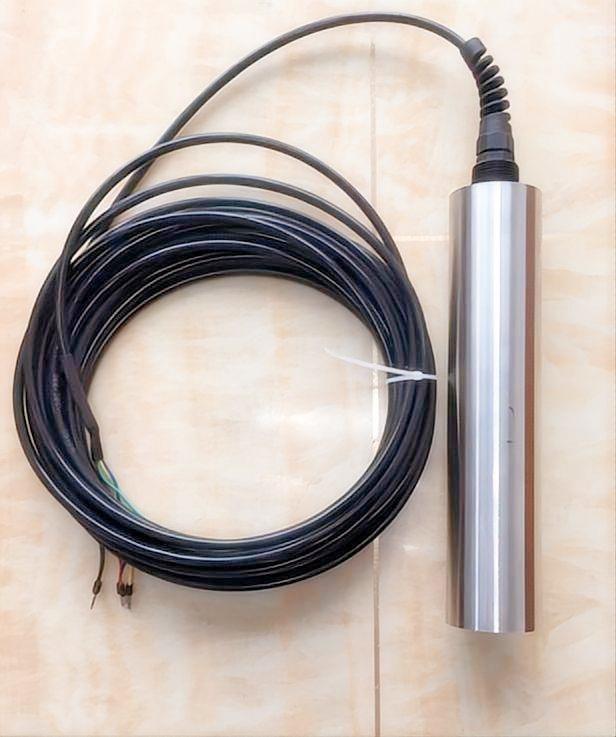

| Длина кабеля | Стандартный кабель 10м, может быть удлинен до 100м |
| Габариты | Диаметр 49мм * Длина 216.5мм |
| Протокол связи | MODBUS RS485 |
Key Features
Погружной электрод для измерения мутности
Погружной датчик мутности — это высокоточный прибор для непрерывного онлайн-мониторинга степени рассеяния или поглощения света взвешенными частицами в жидкости. Он широко применяется для контроля качества питьевой воды, очистки сточных вод и управления промышленными процессами, обеспечивая надежные данные в реальном времени.
Принцип работы погружного датчика мутности
Датчик измеряет мутность, используя два основных физических принципа: рассеяния и пропускания света. Эти методы позволяют точно определить концентрацию взвешенных частиц в различных типах жидкостей, от чистой питьевой воды до сложных промышленных стоков.
Принцип рассеяния света
Часто используется свойство инфракрасного света рассеиваться при встрече со взвешенными частицами. Фотодетектор измеряет интенсивность света, рассеянного под углом 90°, что соответствует международному стандарту ISO7027. Чем выше концентрация частиц, тем больше рассеянного света фиксируется.
Принцип пропускания света
Пучок света пропускается через жидкость, и взвешенные частицы ослабляют его интенсивность. Сравнивая разницу между падающим и прошедшим светом, датчик рассчитывает значение мутности. Этот метод эффективен для контроля высоких уровней мутности, например, на очистных сооружениях.
Ключевые характеристики и технические параметры
Принцип измерения
Рассеяние света под углом 90° (ISO7027)
Точность
±5% или 0.3 NTU (большее значение)
Диапазон измерения
0.1 - 1000 NTU (расширяемый до 4000 NTU)
Интерфейс
Цифровой RS485 с протоколом MODBUS
Защита

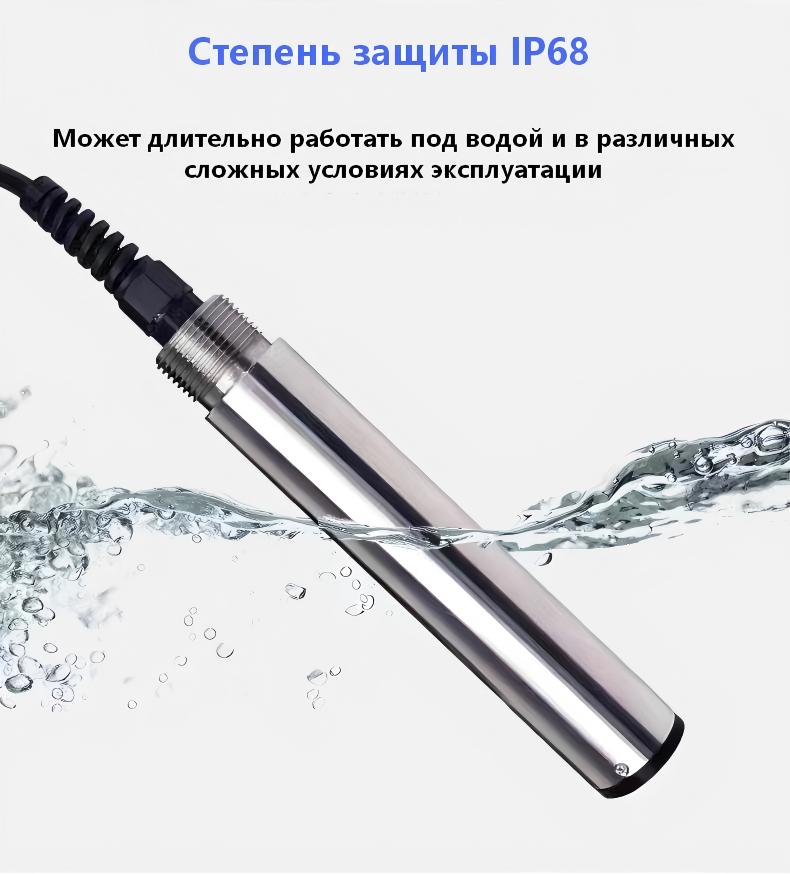

Степень защиты IP68, давление до 3 бар
Монтаж
Резьба NPT3/4", погружной, настраиваемая длина кабеля
Конструкция и компоненты датчика
Конструкция погружного электрода для измерения мутности оптимизирована для долговременной стабильной работы в агрессивных средах. Каждый компонент играет ключевую роль в обеспечении точности и надежности измерений.
Источник света и оптические компоненты

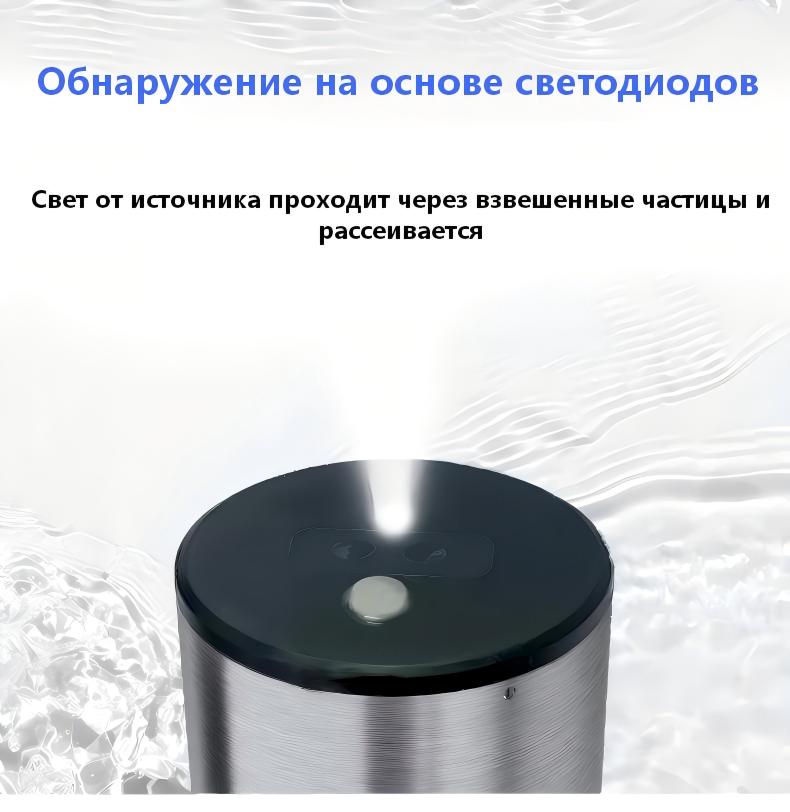

В качестве источника обычно используется светодиод (LED), излучающий свет определенной длины волны (например, инфракрасный). Для защиты от помех применяются специальные сапфировые оптические компоненты и светофильтры, устойчивые к воздействию окружающего света.
Фотодетектор и обработка сигнала
Фотодетектор (фотодиод) преобразует световой сигнал в электрический. Цифровая схема обработки сигнала выполняет усиление и фильтрацию, устраняя шумы и преобразуя данные в удобный цифровой формат для передачи по интерфейсу RS485.
Основные области применения погружных датчиков мутности
Мониторинг качества воды
Датчики критически важны для контроля мутности питьевой воды на водоочистных станциях, обеспечивая соответствие санитарным нормам. В очистке сточных вод они позволяют оценивать эффективность процессов, например, отслеживая состояние активного ила.
Промышленное управление процессами
В химическом производстве контроль мутности реакционной смеси обеспечивает стабильное качество продукции, например, красок. В пищевой и напиточной промышленности, например при производстве пива, измерение мутности помогает определить завершенность брожения и чистоту продукта.
Мониторинг окружающей среды
Погружные датчики используются для оценки состояния рек, озер и морей. Изменение мутности служит важным индикатором загрязнения или эвтрофикации, отражая, например, рост фитопланктона.
Преимущества и особенности погружного электрода
Высокая помехоустойчивость и интеграция
Цифровой интерфейс RS485 с поддержкой MODBUS обеспечивает высокую помехоустойчивость при передаче данных. Датчик легко интегрируется с системами ПЛК, SCADA и DTU, что делает его идеальным для автоматизированного онлайн-мониторинга на водоочистных и промышленных объектах.
Функция самоочистки и защита

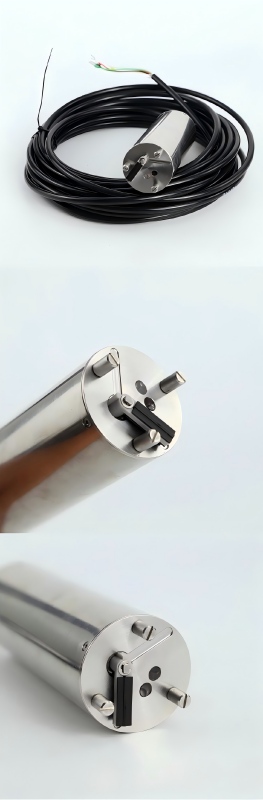

Опция автоматической щетки для очистки оптического окна позволяет эффективно бороться с загрязнениями, пузырьками и налипанием взвешенных веществ. Это продлевает межсервисные интервалы и поддерживает точность измерений. Степень защиты IP68 позволяет прибору длительно работать в погруженном состоянии при давлении до 3 бар.
Простота монтажа и универсальность

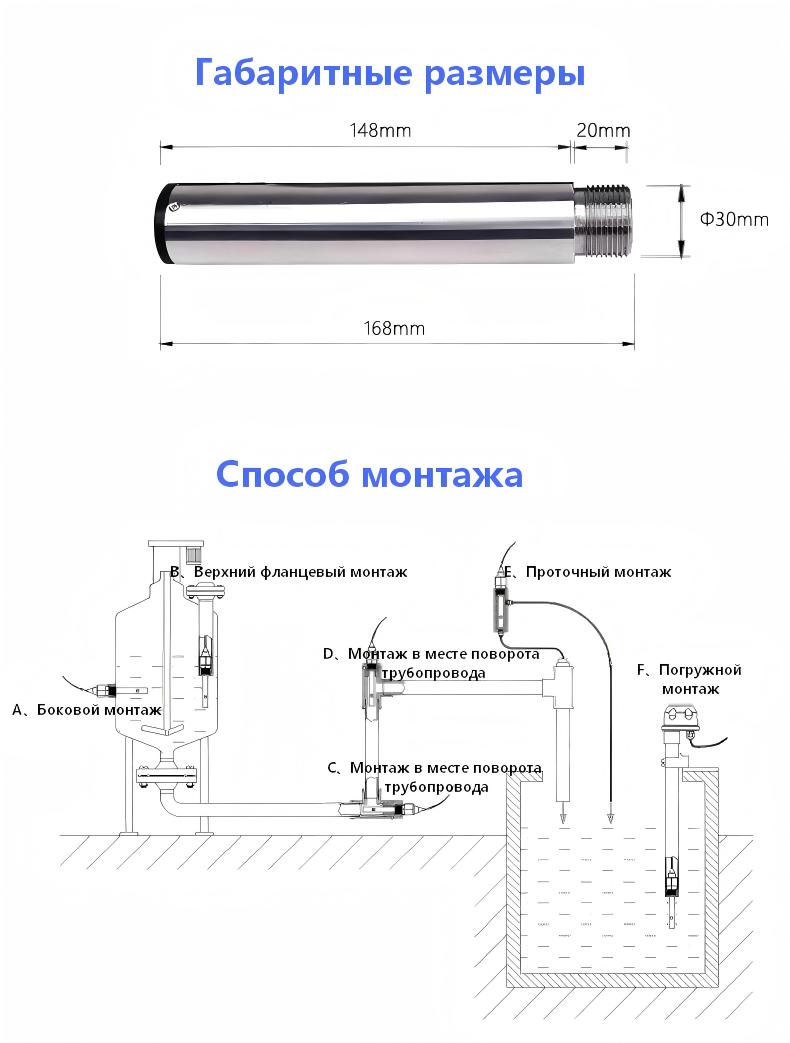

Компактный корпус с резьбой NPT3/4" и настраиваемой длиной кабеля зонда обеспечивает простой погружной монтаж в резервуарах, отстойниках и водозаборах. Широкий диапазон измерения делает датчик пригодным для различных сценариев — от контроля чистой воды до мониторинга промышленных стоков.
