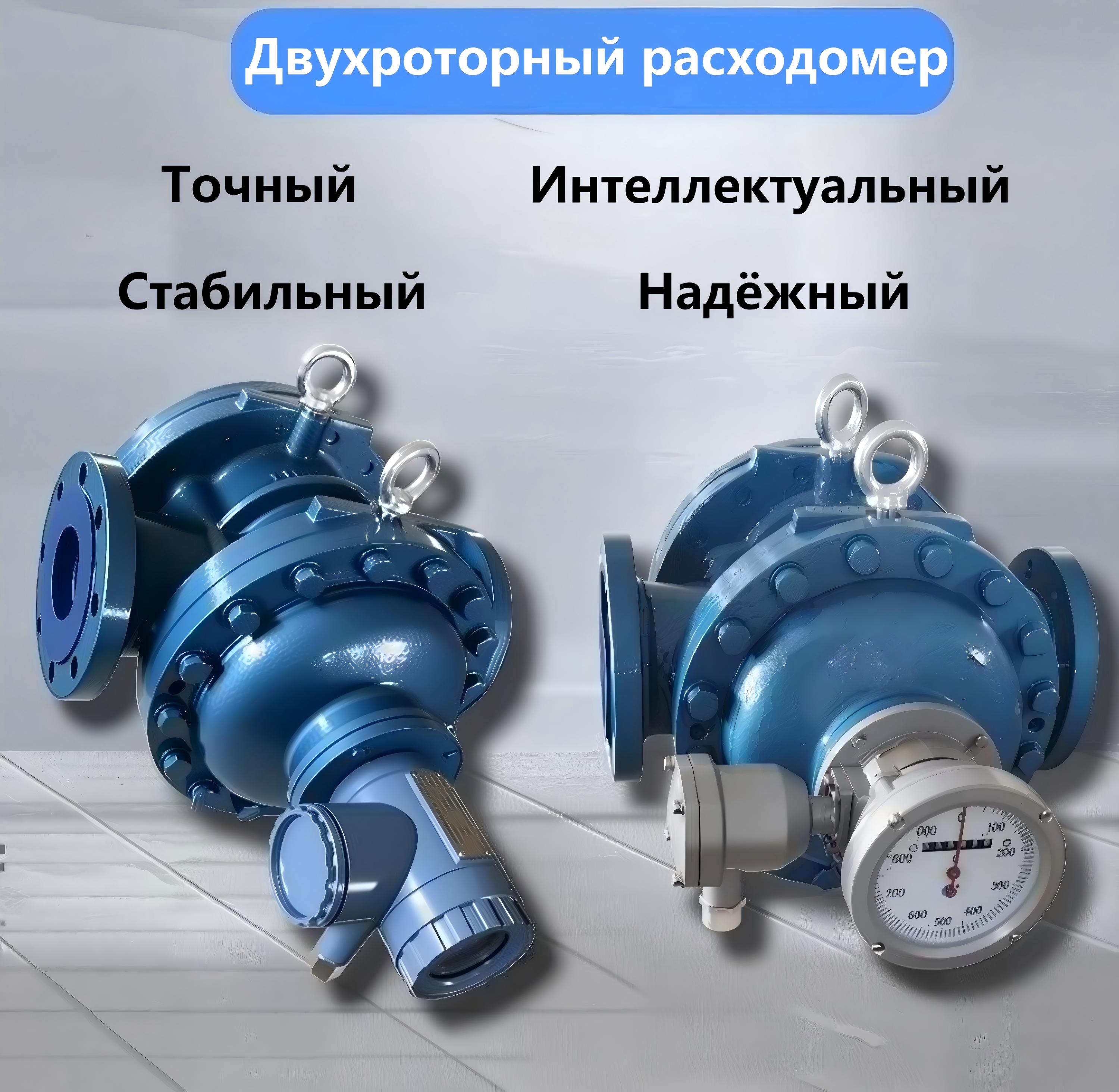

Двухроторный расходомер
Расходомеры

Двухроторный расходомер

Двухроторный расходомер широко применяется в нефтехимической, металлургической, электронной промышленности, на портах и других отраслях. Особенно подх...

Key Features

Взрывозащита дистанционного дисплея для полевых условий: Exdb ⅡC T6Gb; ExtbⅢC T85℃ Db
Степень защиты: Датчик IP65; Регулятор, счётчик IP65
Класс точности: 0.5, 0.2
Класс 0.5 (-20℃~+80℃); Класс 0.2 (-20℃~+60℃); Может достигать 200℃ с высокотемпературным радиатором.

Показатели

Взрывозащита дистанционного дисплея для полевых условий Exdb ⅡC T6Gb; ExtbⅢC T85℃ Db
Принцип измерения Объёмный (Двухспиральный ротор)
Диапазон регулирования 10:1 или выше
Контактирующие материалы Чугун, литая сталь, нержавеющая сталь и др.
Consult Product

Key Features

Взрывозащита дистанционного дисплея для полевых условий: Exdb ⅡC T6Gb; ExtbⅢC T85℃ Db
Степень защиты: Датчик IP65; Регулятор, счётчик IP65
Стандарт присоединительного фланца: GB/T9113.1-2000
Спиральные роторы вращаются с постоянной скоростью в измерительной камере, обеспечивая стабильный поток, постоянную скорость, чрезвычайно низкий уровень шума, большую пропускную способность и малые потери давления.
Вращение спиральных роторов с постоянной скоростью минимизирует пульсацию жидкости, обеспечивает стабильные и точные импульсные сигналы и позволяет комплектовать различными счётчиками, регуляторами и внешними точными настройщиками.
Класс точности: 0.5, 0.2
Погрешность повторяемости: Погрешность повторяемости расходомера не превышает 1/3 абсолютного значения его основной погрешности.
Температура измеряемой среды: (Температура окружающей среды -40℃~+50℃
Класс 0.5 (-20℃~+80℃); Класс 0.2 (-20℃~+60℃); Может достигать 200℃ с высокотемпературным радиатором.
Прочная конструкция для работы в суровых промышленных условиях.
Модульная конструкция поддерживает гибкую интеграцию с IoT для дистанционного мониторинга и прогнозного обслуживания.
Отличная линейность и повторяемость в широком диапазоне расходов.
Двухроторный расходомер - новейшее поколение объемных расходомеров

Что такое двухроторный расходомер?

Двухроторный расходомер представляет собой новейшее поколение объемных расходомеров, предназначенное для точного коммерческого учета промышленных жидкостей. Благодаря уникальной конструкции с парой спиральных роторов, он обеспечивает высокую точность, надежность и адаптивность к различным условиям эксплуатации.

Этот расходомер находит широкое применение в нефтехимической, металлургической, электронной промышленности, а также на терминалах, особенно для учета сырой нефти, нефтепродуктов и мазута.

Ключевые преимущества и особенности двухроторного расходомера

Высокая точность и стабильность

Классы точности 0.5 и 0.2 обеспечивают прецизионные измерения для коммерческого учета.

Надежная работа

Прочная конструкция и степень защиты IP65 гарантируют долгосрочную стабильность в суровых условиях.

Интеллектуальная интеграция

Модульная конструкция поддерживает интеграцию с IoT для удаленного мониторинга и прогнозного обслуживания.

Принцип работы двухроторного расходомера со спиральными роторами

Принцип работы и конструкция расходомера

Сердцем двухроторного расходомера является пара спиральных роторов специальной зубчатой формы, которые вращаются с постоянной скоростью в измерительной камере. Это обеспечивает равномерный расход жидкости, стабильную работу и чрезвычайно низкий уровень шума.

Такая конструкция гарантирует большую пропускную способность при малых потерях давления и минимальную пульсацию потока. Стабильное вращение роторов генерирует точные импульсные сигналы для последующей обработки.

Технические характеристики и параметры двухроторного расходомера

Параметр Значение / Описание
Класс точности 0.5, 0.2
Погрешность повторяемости Не превышает 1/3 абсолютного значения основной погрешности
Температура измеряемой среды Класс 0.5: -20℃ ~ +80℃
Класс 0.2: -20℃ ~ +60℃
До 200℃ с высокотемпературным радиатором
Температура окружающей среды -40℃ ~ +50℃
Степень защиты (IP) Датчик: IP65; Регулятор, счётчик: IP65
Взрывозащита дистанционного дисплея Exdb ⅡC T6Gb; ExtbⅢC T85℃ Db
Стандарт присоединительного фланца GB/T9113.1-2000
Двухроторный расходомер в системе коммерческого учета нефтепродуктов

Преимущества для коммерческого учета и управления процессами

Двухроторный расходомер обеспечивает отличную линейность и повторяемость измерений в широком диапазоне расходов, что критически важно для точного коммерческого учета энергоносителей. Его прочная конструкция адаптирована для долгосрочной стабильной работы в жестких промышленных условиях.

Устройство может комплектоваться различными счетчиками, регуляторами скорости и внешними прецизионными регуляторами, что делает его гибким решением для систем управления технологическими процессами.

Интеграция в современные промышленные системы

Модульная конструкция двухроторного расходомера открывает возможности для гибкой интеграции с технологиями Интернета вещей (IoT). Это позволяет реализовать функции удаленного мониторинга расхода в реальном времени и автоматического сбора данных.

Внедрение таких решений способствует переходу к прогнозному обслуживанию, снижая простои и эксплуатационные расходы. Расходомер становится ключевым компонентом интеллектуальных измерительных систем на современных предприятиях.

Модульная конструкция двухроторного расходомера для интеграции IoT Двухроторный расходомер в промышленной установке

Области применения двухроторных расходомеров

Данные расходомеры идеально подходят для коммерческого учета широкого спектра промышленных жидкостей, включая сырую нефть, очищенные нефтепродукты, мазут и другие энергоносители. Они востребованы в отраслях, где критически важны точность, надежность и соответствие стандартам.

Благодаря взрывозащищенному исполнению и высокой степени защиты, двухроторные расходомеры безопасно работают на опасных производственных объектах, терминалах хранения и перевалки, обеспечивая точный учет и контроль технологических процессов.
