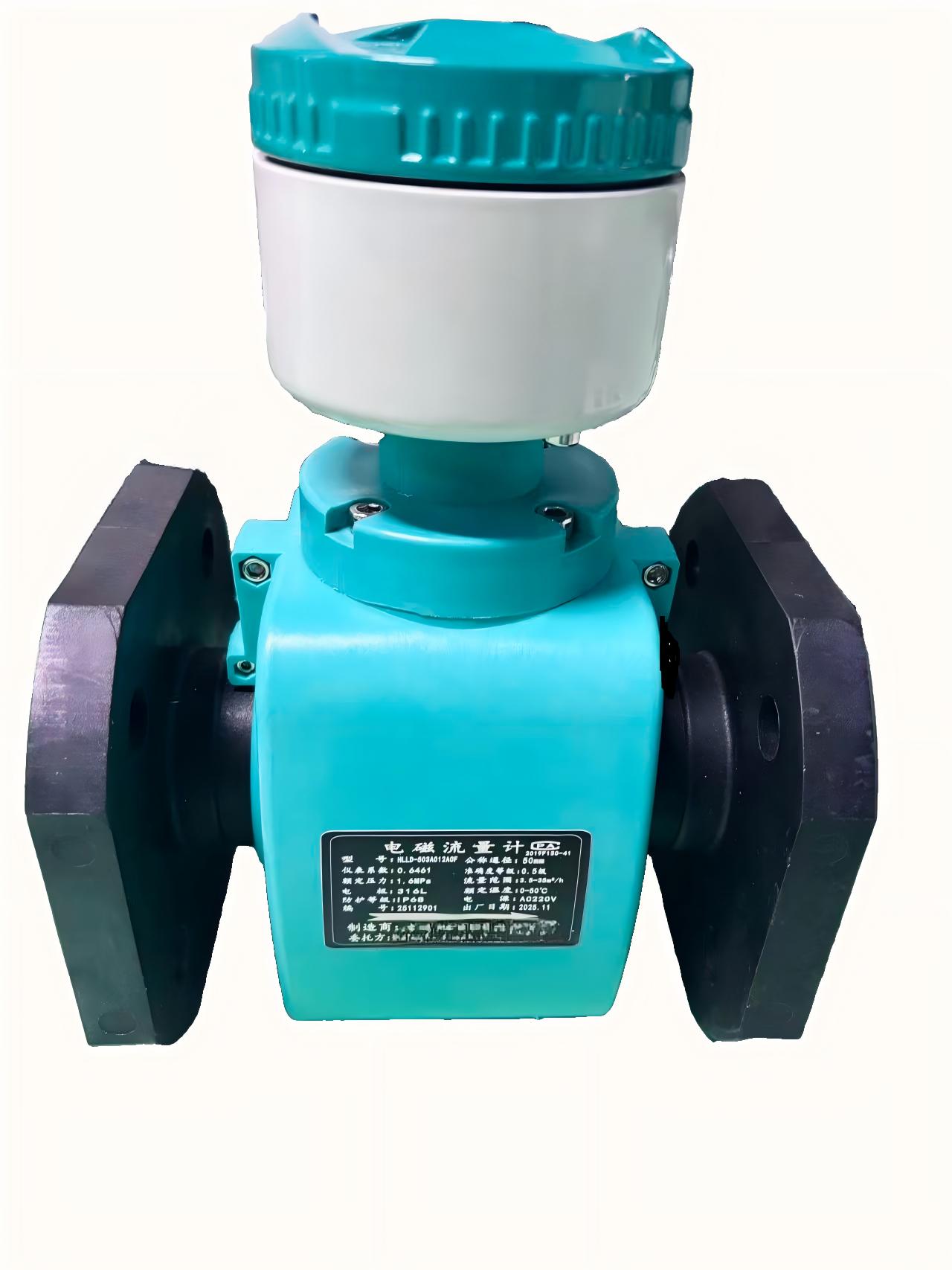

Раздельный электромагнитный расходомер
Расходомеры

Раздельный электромагнитный расходомер

Разработанный компанией Ecolor раздельный электромагнитный расходомер из аэрокосмического полимерного материала подходит для измерения и контроля расх...

Key Features

Измерительный участок выполнен методом литья под давлением из аэрокосмического композитного материала LGF-PA66, армированного длинными стекловолокнами (материал может быть адаптирован по требованию заказчика)
Отсутствие сварочных процессов, что принципиально устраняет присущие металлическим трубам магнитные помехи
Электроды, встроенные при литье под давлением, обладают превосходной водонепроницаемостью и коррозионной стойкостью
Возбуждающая катушка имеет модульную конструкцию, что эффективно снижает отклонения при намотке и обеспечивает стабильность характеристик изделия
Преобразователь использует собственный передовой алгоритм, обладает быстрым откликом, соответствует высоким стандартам, характеризуется высокой точностью измерений, стабильной повторяемостью и линейностью
При превосходных характеристиках стоимость составляет лишь половину стоимости аналогичных отечественных продуктов

Показатели

Класс точности По умолчанию 0.5
Линейность ±0.2%
Область применения Кислотные, щелочные и другие коррозионные жидкости; минеральные суспензии, шлам, бумажная пульпа и другие двухфазные жидкости; системы водоснабжения и водоотведения
Электропроводность среды >50 мкСм/см
Consult Product

Key Features

Измерительный участок выполнен методом литья под давлением из аэрокосмического композитного материала LGF-PA66, армированного длинными стекловолокнами (материал может быть адаптирован по требованию заказчика)
Отсутствие сварочных процессов, что принципиально устраняет присущие металлическим трубам магнитные помехи
Электроды, встроенные при литье под давлением, обладают превосходной водонепроницаемостью и коррозионной стойкостью
Возбуждающая катушка имеет модульную конструкцию, что эффективно снижает отклонения при намотке и обеспечивает стабильность характеристик изделия
Степень защиты раздельной версии: IP68 (водонепроницаемость)
Преобразователь использует собственный передовой алгоритм, обладает быстрым откликом, соответствует высоким стандартам, характеризуется высокой точностью измерений, стабильной повторяемостью и линейностью
При превосходных характеристиках стоимость составляет лишь половину стоимости аналогичных отечественных продуктов
Благодаря высшей степени защиты IP68 и технологии интегрированной ковки с ЧПУ, данный расходомер может стабильно работать во влажных и погруженных условиях, а также длительно выдерживать высокое давление и коррозионные среды, являясь надежным выбором для промышленных объектов
Интегрированная бесшовная конструкция датчика и измерительного участка полностью исключает риск утечек
Катушка имеет модульную конструкцию для быстрой замены, что упрощает обслуживание
Стандартная функция связи RS485 для удобной интеграции в системы и дистанционного мониторинга
Подходит для различных электропроводящих жидкостей и двухфазных твердо-жидких потоков, широкий спектр применений
Отсутствие препятствий внутри измерительной трубы, отсутствие потерь давления, низкие требования к прямым участкам трубопровода

Общий обзор раздельного электромагнитного расходомера

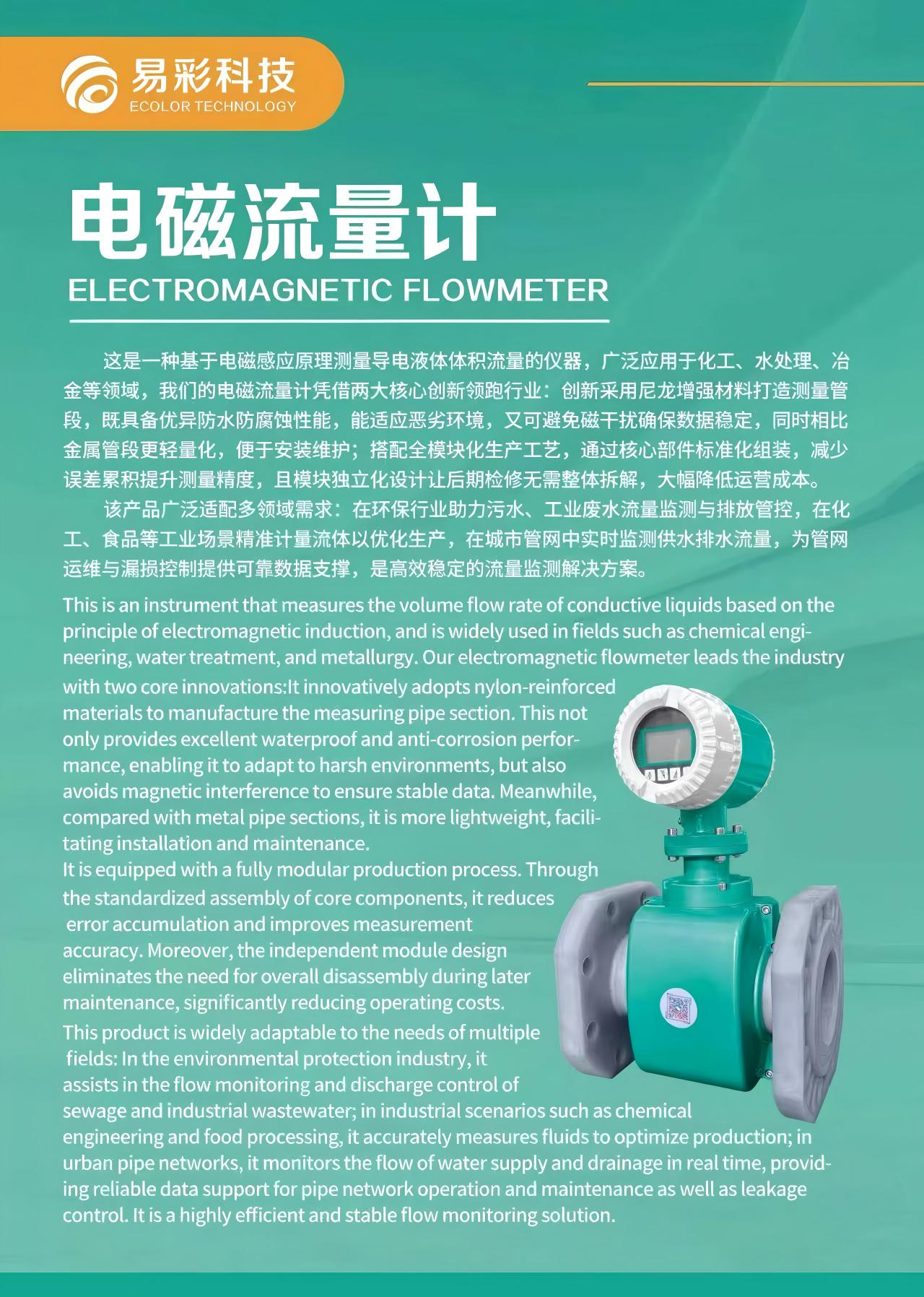

Раздельный электромагнитный расходомер — это высокоточный прибор для измерения объемного расхода проводящих жидкостей, самостоятельно разработанный компанией Ecolor на основе принципа электромагнитной индукции. Ключевой особенностью данной модели является измерительный участок, выполненный методом литья под давлением из аэрокосмического композитного материала LGF-PA66, армированного длинными стекловолокнами. Электромагнитный расходомер предназначен для измерения и контроля расхода в промышленных и сельскохозяйственных процессах: при работе с химическими добавками, в инфраструктуре «губчатых городов», в системах водоснабжения и водоотведения, орошения, водоподготовки и очистки сточных вод, включая экологический контроль сточных вод, химические и гальванические сточные воды. Стандартная функция связи RS485 обеспечивает удобную интеграцию расходомера в автоматизированные системы и дистанционный мониторинг, а конструкция из композитного материала делает прибор легче металлических секций и упрощает монтаж и обслуживание.

Принцип работы электромагнитного расходомера

Действие электромагнитного расходомера основано на принципе электромагнитной индукции. Возбуждающая катушка создает магнитное поле в измерительной трубе; когда электропроводящая жидкость движется через это поле, на встроенных измерительных электродах возникает сигнал, пропорциональный скорости потока. Преобразователь обрабатывает сигнал с помощью собственного передового алгоритма, обеспечивая быстрый отклик, высокую точность измерений, стабильную повторяемость и линейность. Измерительные электроды устанавливаются непосредственно в процессе литья под давлением, а катушка возбуждения спроектирована как стандартизированный модуль; в сочетании с полностью модульной производственной технологией и стандартизированной сборкой ключевых компонентов это снижает накопление погрешностей и повышает точность измерений электромагнитного расходомера. Внутри измерительной трубы отсутствуют препятствующие потоку элементы, поэтому электромагнитный расходомер не создает потерь давления и предъявляет низкие требования к прямым участкам трубопровода. Точность измерений не зависит от изменений плотности, вязкости, температуры, давления и электропроводности жидкости, что позволяет прибору работать с различными электропроводящими жидкостями и двухфазными твердо-жидкими потоками.

Ключевые преимущества раздельного электромагнитного расходомера

Наши электромагнитные расходомеры лидируют в отрасли благодаря сочетанию инновационных материалов, модульной конструкции и высокой точности измерений.

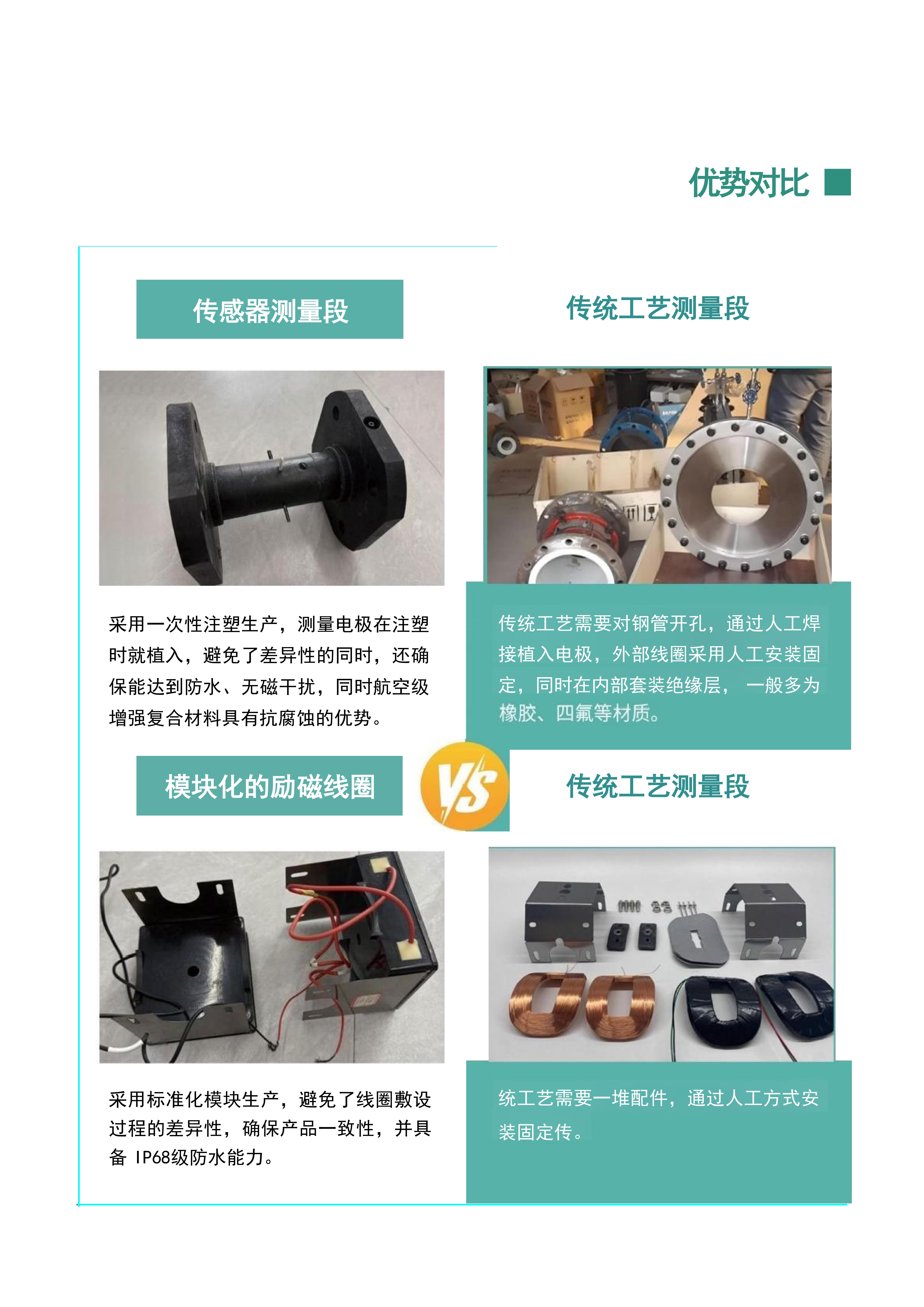

  • Измерительный участок из композита LGF-PA66 изготавливается методом литья под давлением без сварочных процессов, что принципиально устраняет магнитные помехи, присущие металлическим трубам, и обеспечивает стабильность данных;

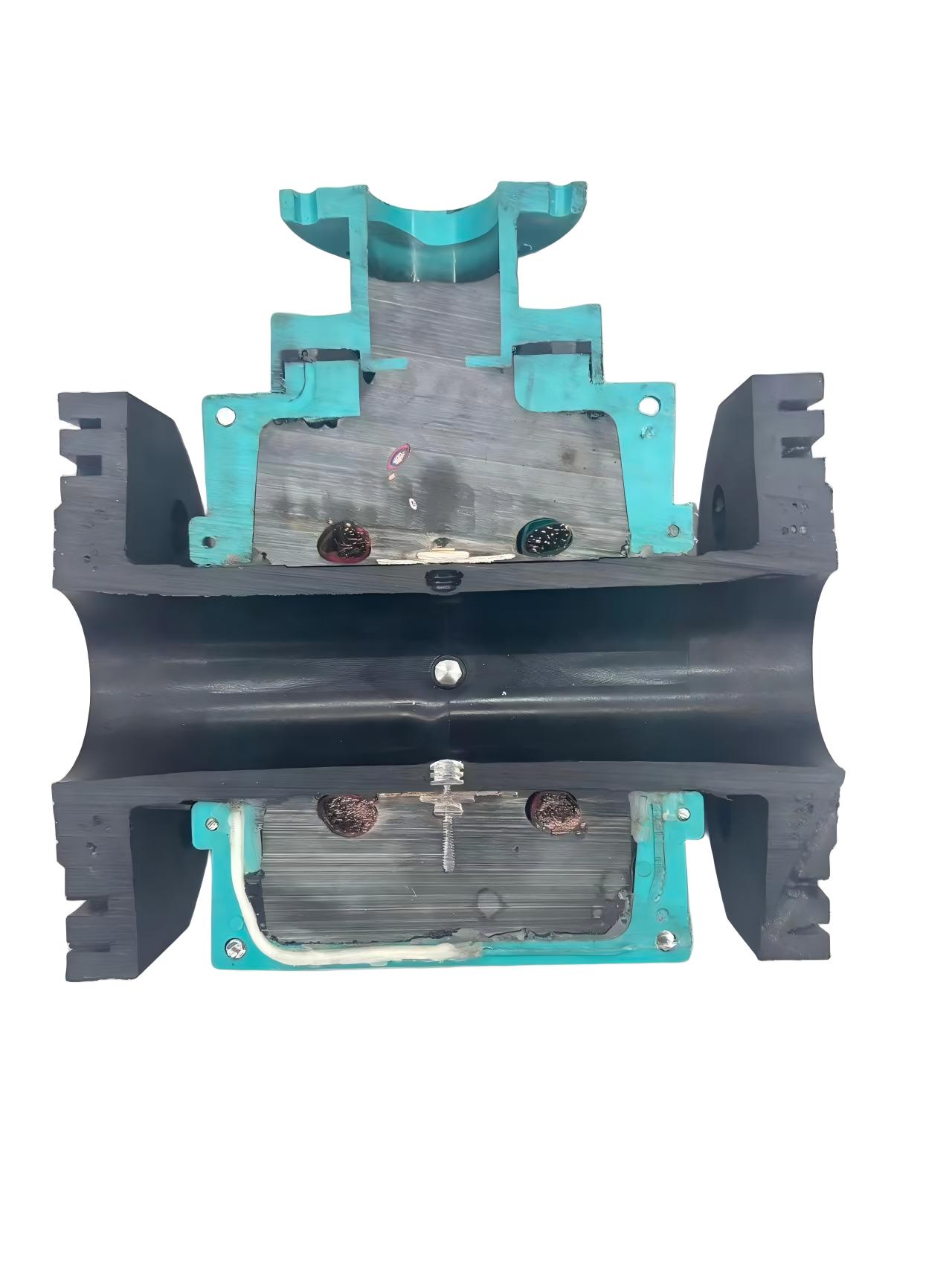

  • Электроды, встроенные непосредственно при литье, обладают превосходной водонепроницаемостью и коррозионной стойкостью, а интегрированная бесшовная конструкция датчика и измерительного участка полностью исключает риск утечек;
  • Двойная водонепроницаемая уплотнительная конструкция и технология прецизионной сборки сочетают отличные водозащитные свойства с высоким стандартом точности измерений ±0,2%;
  • Высшая степень защиты IP68 и технология интегрированной ковки с ЧПУ позволяют расходомеру стабильно работать во влажных и погруженных условиях, длительно выдерживая высокое давление и коррозионные среды;
  • Модульная конструкция возбуждающей катушки снижает отклонения при намотке, поддерживает быструю замену и упрощает обслуживание;
  • Высокая однородность продукции и незначительные колебания характеристик при серийном использовании снижают частоту калибровки на объекте заказчика;
  • При превосходных характеристиках стоимость составляет лишь половину стоимости аналогичных отечественных продуктов.

Технические характеристики раздельного электромагнитного расходомера Ecolor

Раздельный электромагнитный расходомер Ecolor имеет следующие технические характеристики:

±0,2%

Точность измерений

IP68

Степень защиты

LGF-PA66

Материал измерительного участка

RS485

Стандартная связь

Без потерь давления

Конструкция измерительной трубы

ЖК-подсветка

Дисплей преобразователя

  • Точность измерений: ±0,2% при стабильной повторяемости и линейности;
  • Степень защиты раздельной версии: IP68 (водонепроницаемость);
  • Материал измерительного участка: аэрокосмический композит LGF-PA66, армированный длинными стекловолокнами, материал может быть адаптирован по требованию заказчика;
  • Связь: стандартная функция RS485 для интеграции в системы и дистанционного мониторинга;
  • Измеряемые среды: различные электропроводящие жидкости и двухфазные твердо-жидкие потоки;
  • Конструкция измерительной трубы: отсутствие препятствий потоку, отсутствие потерь давления, низкие требования к прямым участкам трубопровода;

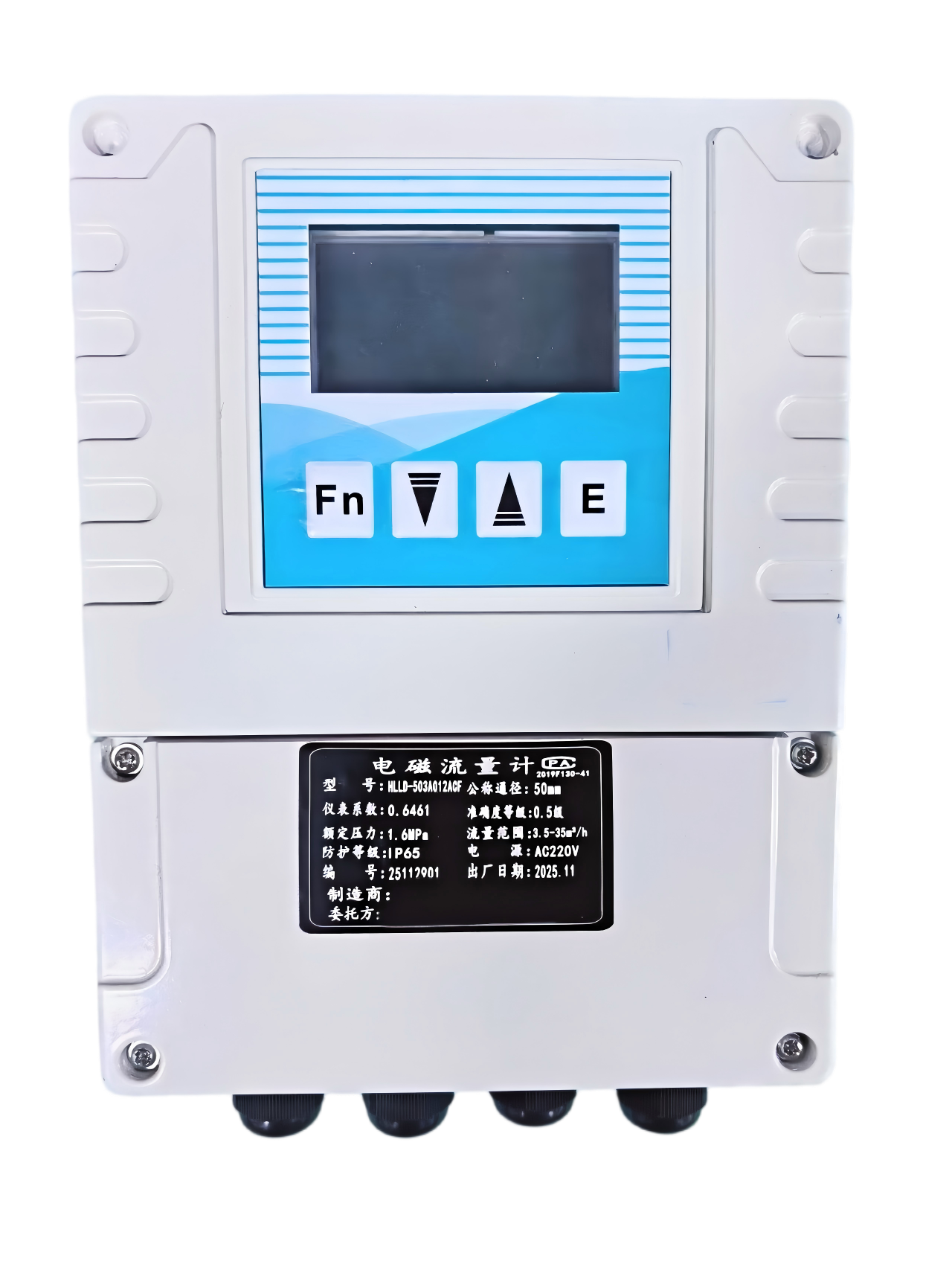

  • Дисплей преобразователя: жидкокристаллическая подсветка для легкого считывания показаний;
  • Функции преобразователя: самодиагностика с выводом сигналов тревоги, обнаружение отсутствия нагрузки с выводом сигналов тревоги, сигнализация при превышении верхнего и нижнего предела расхода, управление пакетной обработкой.

Дисплей преобразователя с жидкокристаллической подсветкой обеспечивает легкое считывание показаний электромагнитного расходомера как при прямом солнечном свете, так и в темных помещениях, поэтому прибор удобен для установки как на открытых участках, так и в закрытых помещениях.

Области применения электромагнитного расходомера

Электромагнитный расходомер широко применяется в химической промышленности, водоочистке, металлургии, пищевой промышленности и других отраслях. В экологической сфере прибор обеспечивает мониторинг расхода сточных вод, промышленных стоков и контроль сбросов, включая экологический контроль сточных вод, химические и гальванические сточные воды. В городских сетях и проектах «губчатых городов» расходомер осуществляет мониторинг расхода воды и стоков в реальном времени, предоставляя надежную основу данных для эксплуатации сетей и контроля утечек. В химической и пищевой промышленности электромагнитные расходомеры обеспечивают точный учет жидкостей для оптимизации производства. Прибор также подходит для измерения бумажной пульпы, шлама, фармацевтического сырья и химических добавок, применяется в системах орошения и водоподготовки. Благодаря отсутствию препятствий в измерительной трубе и отсутствию потерь давления электромагнитный расходомер устойчиво работает с двухфазными твердо-жидкими потоками в химической и бумажной промышленности.

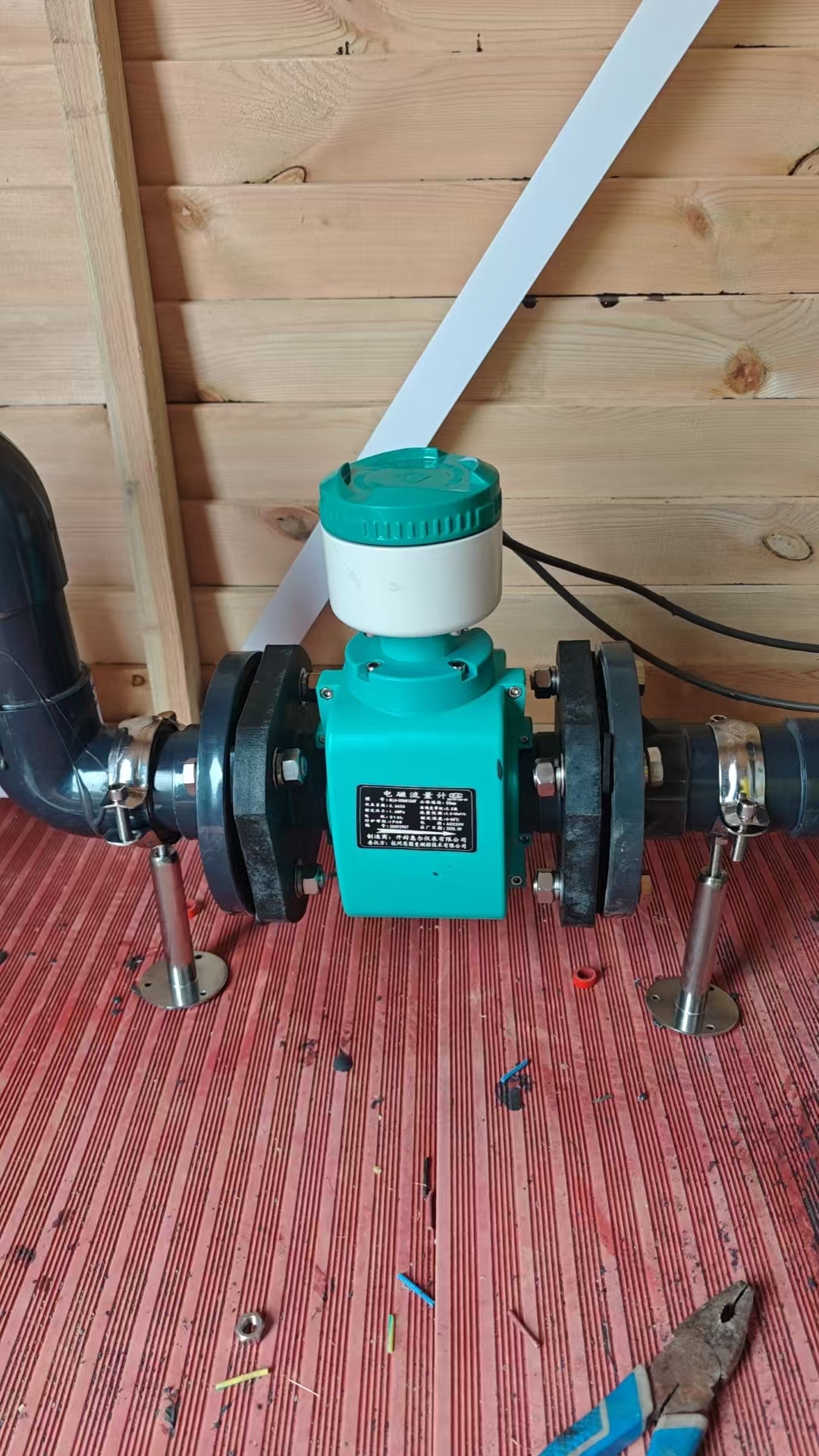

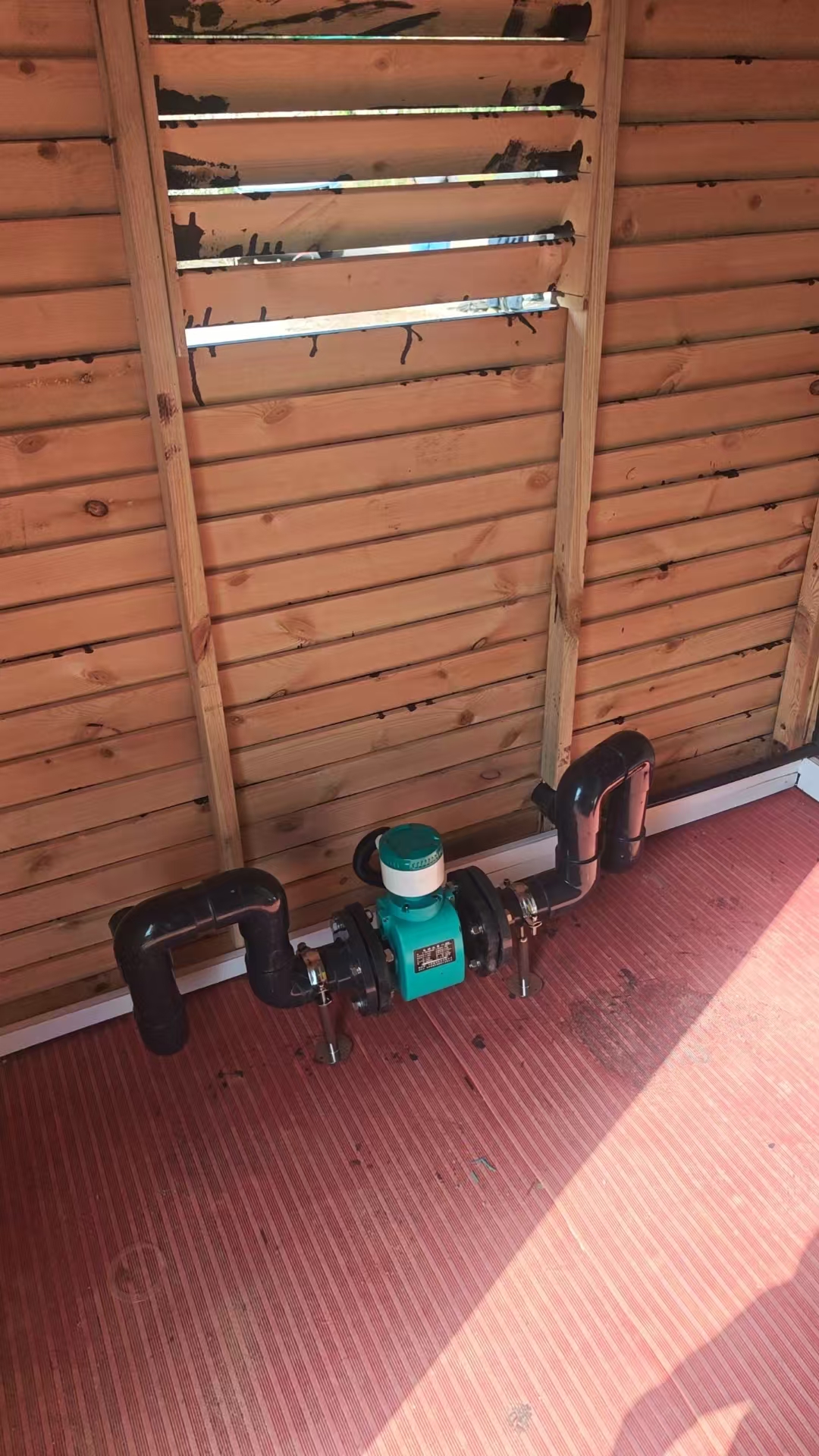

Монтаж и обслуживание раздельного электромагнитного расходомера

По сравнению с традиционными металлическими расходомерами, электромагнитный расходомер обладает меньшим весом и повышенной коррозионной стойкостью, что упрощает монтаж и обслуживание. Отсутствие сварных швов и бесшовная интегрированная конструкция исключают риск утечек в местах соединений. Прибор рассчитан на стабильную работу во влажных и погруженных условиях, выдерживает длительное воздействие высокого давления и коррозионных сред, а датчик, изготовленный по передовой технологии обработки, обладает хорошей устойчивостью к отрицательному давлению. Независимая конструкция модулей позволяет проводить техническое обслуживание без полной разборки: возбуждающая катушка быстро заменяется как отдельный модуль, что значительно снижает эксплуатационные расходы. Короткий производственный цикл и высокая эффективность поставок позволяют быстро реагировать на потребности в крупных заказах. Высокая однородность продукции и незначительные колебания характеристик при серийном использовании сокращают частоту калибровки расходомера на объекте, что дополнительно снижает эксплуатационные расходы в течение срока службы.

Рекомендации по выбору раздельного электромагнитного расходомера

Выбор раздельного электромагнитного расходомера начинают со свойств измеряемой среды и условий монтажа. Прибор рассчитан на различные электропроводящие жидкости и двухфазные твердо-жидкие потоки, поэтому одинаково пригоден для химических добавок, гальванических и химических сточных вод, бумажной пульпы, шлама, фармацевтического сырья и жидкостей пищевой промышленности. Если точка измерения расположена во влажном колодце или периодически затапливается, оптимальна раздельная версия со степенью защиты IP68: она рассчитана на длительную работу под высоким давлением и в коррозионных средах. При компоновке узла учета стоит учесть, что в измерительной трубе отсутствуют препятствующие потоку элементы: расходомер не создает потерь давления и предъявляет низкие требования к прямым участкам трубопровода, что упрощает встраивание в стесненных условиях. Материал измерительного участка из композита LGF-PA66 может быть адаптирован по требованию заказчика под конкретную среду объекта.

Интеграция данных и сервисные функции преобразователя

Стандартная функция связи RS485 позволяет интегрировать электромагнитный расходомер в SCADA-системы и системы телеметрии без дополнительных коммуникационных модулей, обеспечивая дистанционный мониторинг расхода с объекта. Преобразователь обрабатывает сигнал собственным передовым алгоритмом и поддерживает набор сервисных функций, полезных при эксплуатации: самодиагностику с выводом сигналов тревоги, обнаружение отсутствия нагрузки (опорожнения трубы), сигнализацию при превышении верхнего и нижнего предела расхода, а также управление пакетной обработкой. Благодаря этим функциям диспетчер получает не только текущие показания на жидкокристаллическом дисплее с подсветкой, но и своевременные уведомления об отклонениях, что сокращает число выездов на объект и упрощает плановое обслуживание линии учета.

? Справочные источники

  • Техническая документация Ecolor по раздельным электромагнитным расходомерам
  • Стандарты точности измерений расхода жидкости (ISO 6817)
  • Материалы по применению композитных материалов LGF-PA66 в промышленности
