Проточный мутномер
Приборы для контроля качества воды

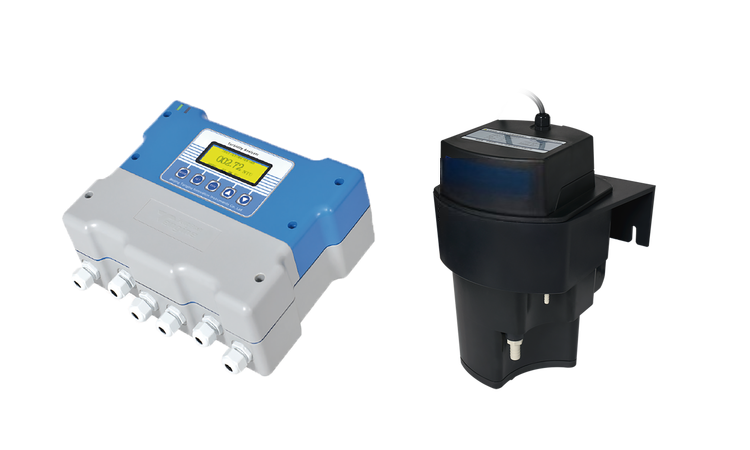

Проточный мутномер

Мутномер — это интеллектуальный прибор для онлайн-химического анализа, широко используемый в различных отраслях, таких как теплоэнергетика, химическая...

Key Features

Высокая точность: Типичная точность ±2% ПШ или ±0.3NTU.
Высокое разрешение: 0.01NTU для низкой мутности, 0.1NTU для высокой мутности.
Хорошая повторяемость: Погрешность ≤1%.
Быстрый отклик: 30 секунд — 2 минуты.
Проточная конструкция: Измерение в реальном времени, непрерывное.
Химическая стойкость: Подходит для различных химических жидкостей.
Consult Product

Key Features

Высокая точность: Типичная точность ±2% ПШ или ±0.3NTU.
Высокое разрешение: 0.01NTU для низкой мутности, 0.1NTU для высокой мутности.
Хорошая повторяемость: Погрешность ≤1%.
Быстрый отклик: 30 секунд — 2 минуты.
Проточная конструкция: Измерение в реальном времени, непрерывное.
Компактный и прочный: Малая занимаемая площадь, корпус устойчив к коррозии.
Простое обслуживание: Компоненты легко разбираются и собираются, простая эксплуатация.
Многопараметрический дисплей: Включает мутность и другие параметры, интуитивно понятный интерфейс.
Регистрация данных: Хранение исторических значений измерений.
Функция сигнализации: Установка пороговых значений для сигнализации о выходе за пределы диапазона.
Несколько выходных интерфейсов: Доступны как аналоговые, так и цифровые интерфейсы.
Широкий рабочий температурный диапазон: от 0°C до 50°C или шире.
Устойчивость к влажности: ≤90% относительной влажности, без конденсации.
Химическая стойкость: Подходит для различных химических жидкостей.
Интеллектуальная калибровка: Поддержка автоматической или ручной калибровки для обеспечения долгосрочной стабильности.
Доступно несколько диапазонов: Удовлетворяет различным потребностям измерения — от сверхчистой воды до жидкостей с высокой мутностью.
Сильная совместимость: Легкая интеграция в существующие системы ПЛК, АСУ ТП или SCADA.

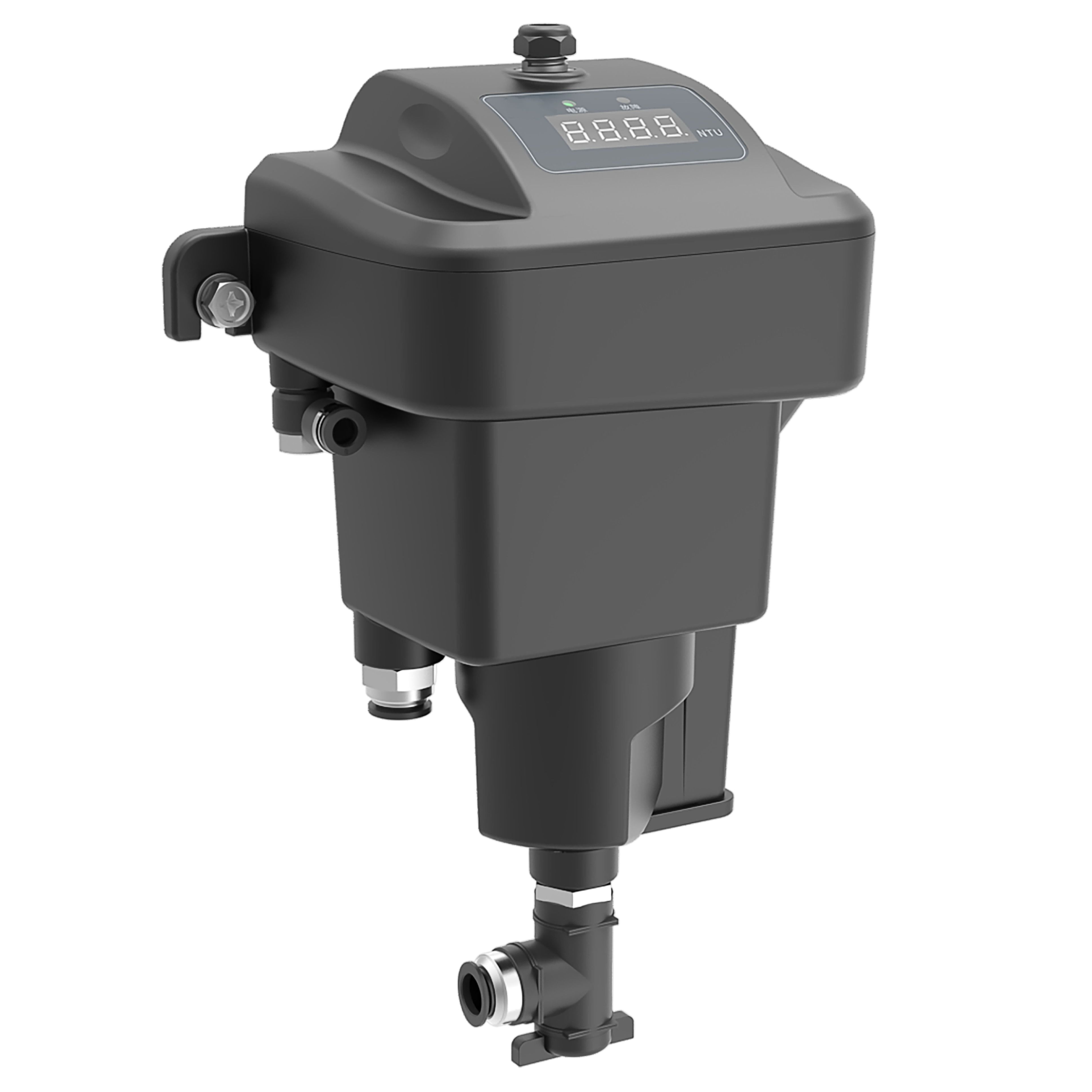

Проточный мутномер для непрерывного контроля качества воды

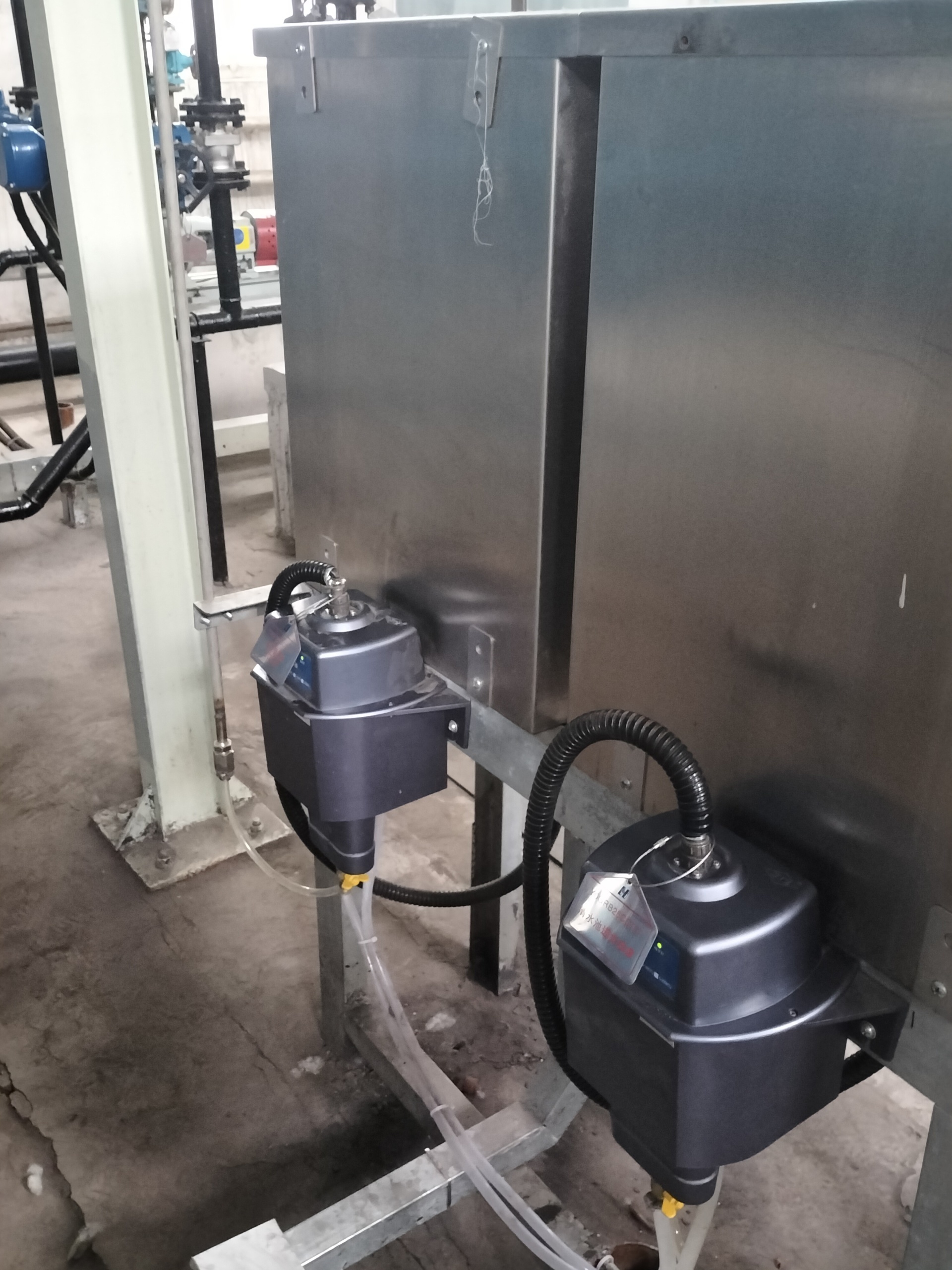

Проточный мутномер в промышленной установке

Проточный мутномер — это профессиональный прибор для точного и непрерывного измерения степени мутности жидкостей в реальном времени. Он широко применяется в промышленном производстве, экологическом мониторинге и контроле качества воды, предоставляя ключевые данные для управления технологическими процессами и обеспечения безопасности.

Прибор пропускает анализируемую жидкость через измерительную ячейку с контролируемой скоростью, что делает его незаменимым на водоочистных станциях, очистных сооружениях, а также в химической, пищевой и питьевой промышленности.

Принцип работы проточного мутномера

Принцип работы прибора основан на оптическом рассеянии света. Когда луч света падает на жидкость, протекающую через измерительную ячейку, взвешенные частицы вызывают рассеяние света. Проточный мутномер определяет интенсивность рассеянного света и с помощью специальных алгоритмов преобразует оптический сигнал в числовое значение мутности.

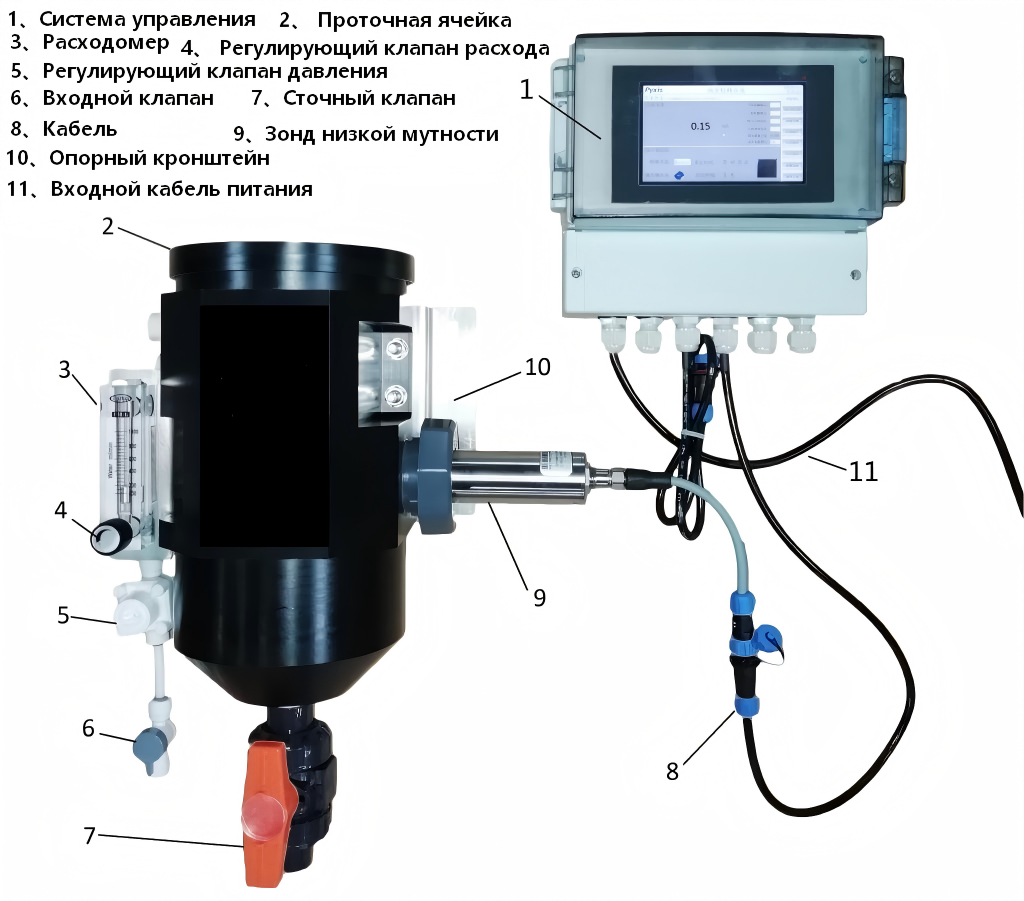

Конструкция и компоненты проточного мутномера

Конструкция и ключевые компоненты

Проточная ячейка является основным компонентом, обеспечивающим стабильное и контролируемое пространство для потока жидкости. Она изготавливается из коррозионностойких материалов с хорошими оптическими свойствами, таких как стекло или пластик, чтобы избежать помех для оптического сигнала.

Оптическая система включает высокоточные и стабильные светодиоды (LED) или лазерные источники, а также фотодетектор, который точно улавливает сигнал рассеянного света и преобразует его в электрический сигнал для последующей обработки.

Система управления и интерфейсы

Блок обработки сигналов оснащен дисплеем высокой четкости для отображения результатов измерений в реальном времени и элементами управления. Прибор также имеет входные/выходные патрубки с быстроразъемными соединениями для простого монтажа в трубопровод.

Важным элементом является система контроля расхода, состоящая из расходомера и регулирующего клапана. Она точно контролирует скорость потока жидкости в проточной ячейке, обеспечивая стабильность и высокую точность измерений мутности.

Технические характеристики и параметры

Точность и разрешение

Точность: ±2% ПШ или ±0.3NTU

Разрешение: 0.01NTU (низкая мутность)

Производительность

Повторяемость: Погрешность ≤1%

Время отклика: 30 сек — 2 мин

Условия эксплуатации

Температура: от 0°C до 50°C

Влажность: ≤90% (без конденсации)

Функции управления

Регистрация данных

Функция сигнализации

Интерфейсы связи

Аналоговый выход 4-20 мА

Цифровые выходы (RS485, USB)

Конструкция

Компактный и прочный корпус

Химическая стойкость

Преимущества проточного мутномера для мониторинга воды

Ключевые преимущества проточного мутномера

Непрерывное измерение и высокая точность

Прибор обеспечивает непрерывный мониторинг мутности жидкости в реальном времени, своевременно фиксируя мгновенные изменения. Это предоставляет актуальные данные для управления технологическими процессами и способствует оперативному выявлению аномалий в системе контроля качества воды.

Благодаря оптимизированной оптической системе и передовым алгоритмам обработки сигналов, проточный мутномер обеспечивает высокоточные результаты измерений при различных скоростях потока и условиях жидкости.

Простота интеграции и обслуживания

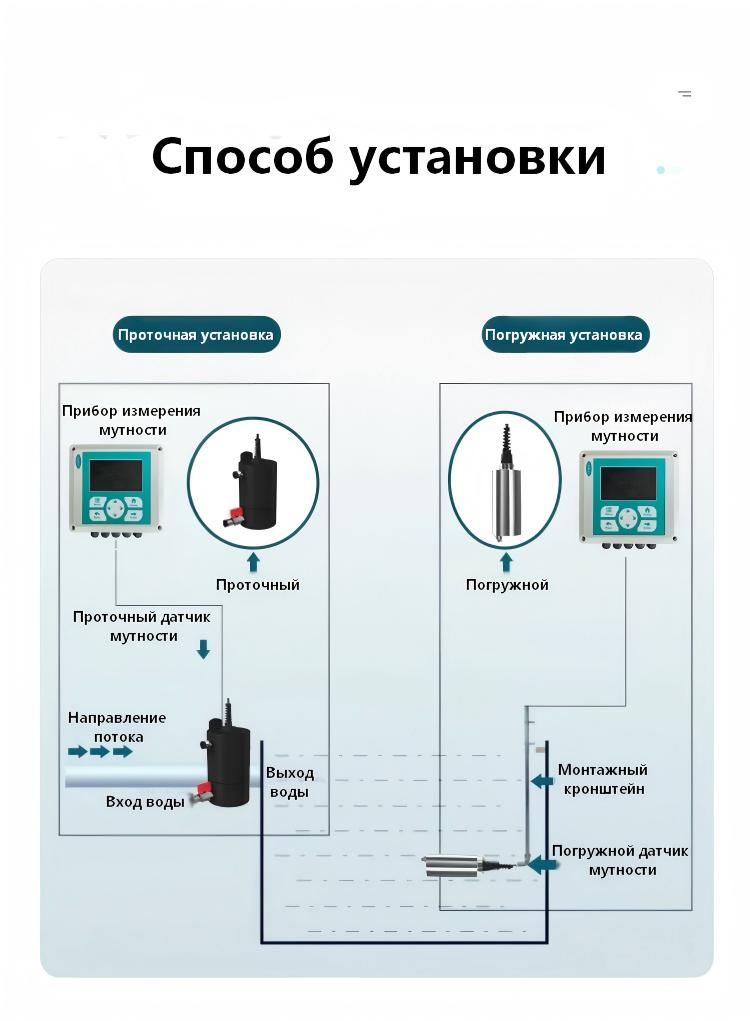

Компактная конструкция и гибкие варианты монтажа (на трубопровод, стену или стол) упрощают установку проточного мутномера на объекте. Компоненты прибора легко демонтируются и заменяются, что снижает затраты на обслуживание.

Прибор обладает высокой адаптивностью и химической стойкостью, что позволяет использовать его для измерения кислотных, щелочных и солевых растворов. Широкий диапазон рабочих температур расширяет область его применения.

Применение проточного мутномера на очистных сооружениях

Области применения проточного мутномера

Очистка питьевой и сточной воды

На водоочистных станциях прибор обеспечивает непрерывный мониторинг мутности на всех этапах: от исходной воды до воды на выходе, гарантируя соответствие питьевой воды государственным стандартам.

В очистке сточных вод мутномер используется для мониторинга на входе сооружений, в аэротенках и на выходе, помогая операторам своевременно корректировать параметры технологического процесса для обеспечения эффективности очистки.

Промышленность и экологический мониторинг

В химической, фармацевтической, пищевой и энергетической отраслях проточный мутномер обеспечивает непрерывный контроль мутности технологических жидкостей, гарантируя стабильность качества продукции и предотвращая проблемы, вызванные ее аномальными изменениями.

Интеллектуальные функции и связь проточного мутномера

В экологическом мониторинге прибор обеспечивает долгосрочный непрерывный контроль мутности рек, озер и морей, что является важной основой для оценки качества водной среды и предупреждения о загрязнении.

Интеллектуальные функции и интеграция

Проточный мутномер оснащен функциями вывода данных и связи, включая аналоговый (4-20 мА) и цифровые (RS485, USB) интерфейсы. Это облегчает подключение к системам АСУ ТП, ПЛК или SCADA для удаленной передачи, хранения и анализа данных, обеспечивая удобство централизованного управления.

Прибор поддерживает интеллектуальную калибровку (автоматическую или ручную) для обеспечения долгосрочной стабильности измерений и доступен в нескольких диапазонах для удовлетворения различных потребностей — от контроля сверхчистой воды до жидкостей с высокой мутностью.

Контакты

Нужно индивидуальное решение? Наши инженеры помогут подобрать систему.

Связаться

Downloads

Инструкция по использованию турбидиметра для циркуляционных систем.pdf
PDF • 3083.4 KB

Related Products

Все

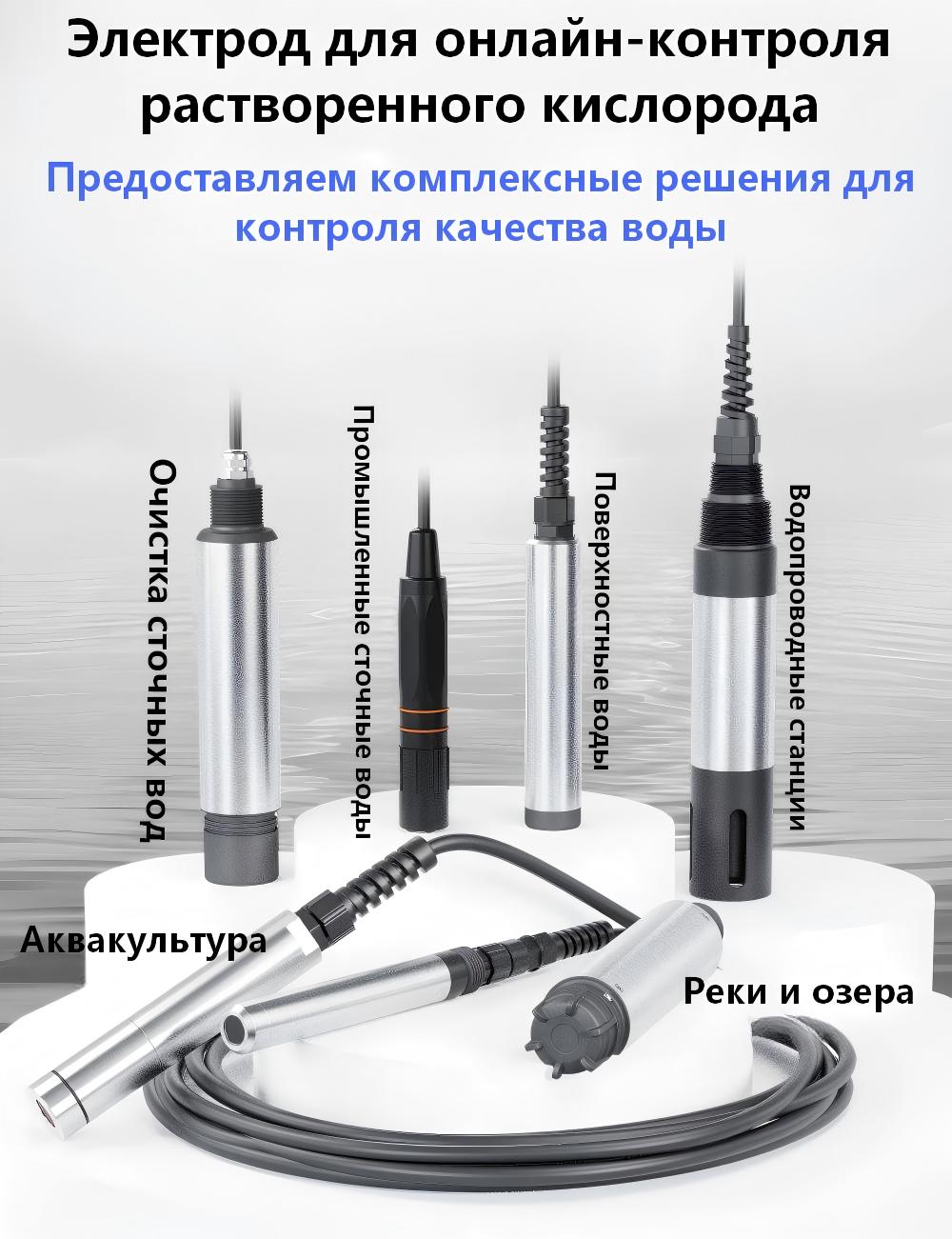

Электрод для измерения растворенного кислорода (Доступно несколько вариантов)
Приборы для контроля качества воды

Электрод для измерения растворенного кислорода (Доступно несколько вариантов)

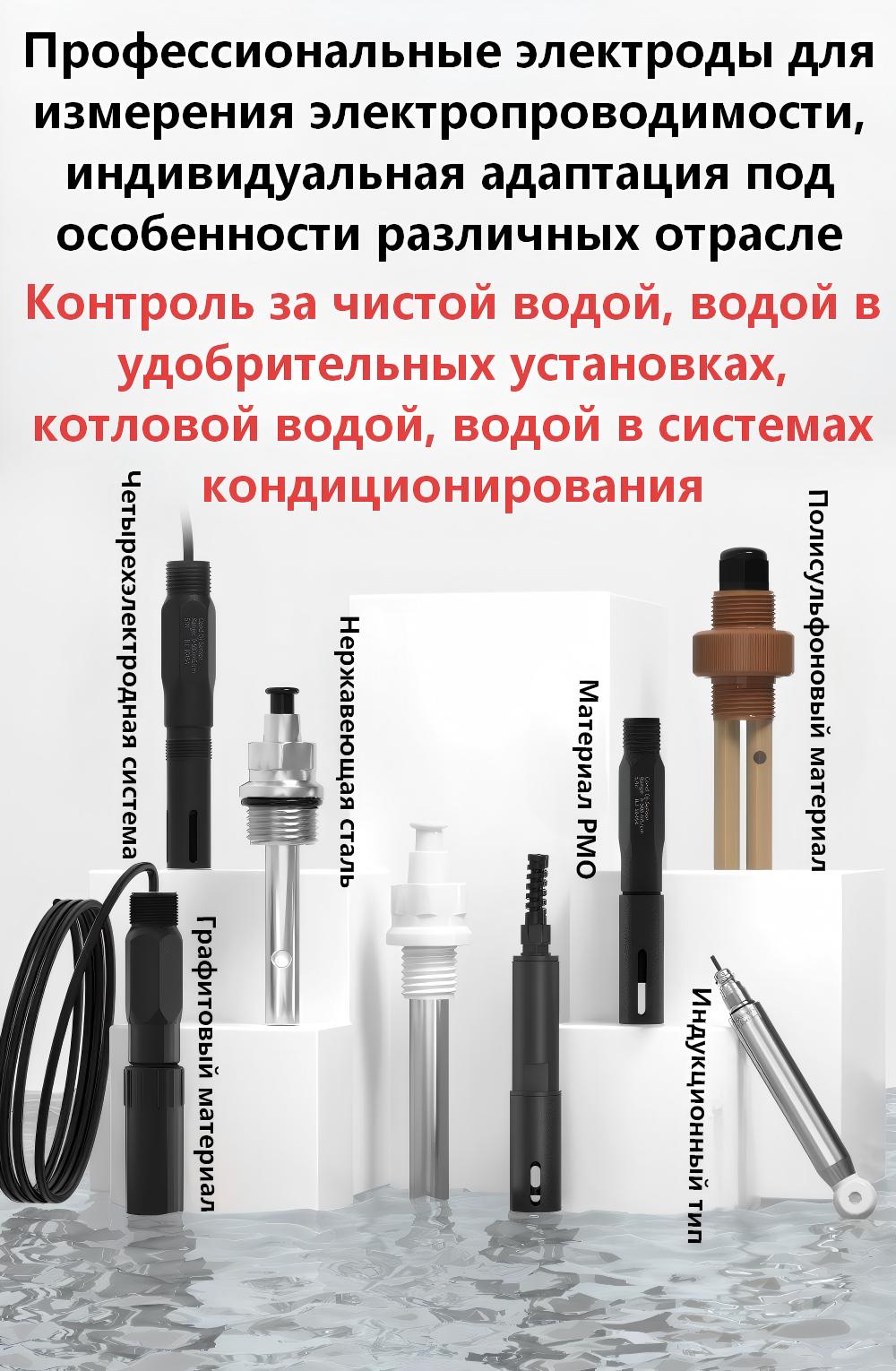

Кондуктометр
