Интеллектуальное устройство для измерения расхода воды на полях оросительных систем
Умный оросительный район сельскохозяйственных угодий

Интеллектуальное устройство для измерения расхода воды на полях оросительных систем

Интеллектуальное устройство для измерения расхода воды на полях оросительных систем, самостоятельно разработанное и произведенное компанией Ecolor, пр...

Key Features

Всестороннее зондирование почвы: Трехслойный игольчатый датчик (влажность, температура, электропроводность почвы)
Мониторинг уровня воды с точностью до миллиметра: Высокоточный радарный уровнемер (разрешение 1 мм, точность 2 мм)
Получение данных об осадках в реальном времени: Фотоэлектрический датчик дождя, точно фиксирующий естественные осадки
Двойное обеспечение контроля уровня воды: Оснащено прочной рейкой из нержавеющей стали в сочетании с камерой HD для удаленной проверки изображений, обеспечивая двойную проверку на месте и удаленно
Интеллектуальная агрегация данных: Интегрированный RTU-терминал для сбора, обработки и передачи данных всех датчиков в реальном времени
Зеленая и долговечная энергосистема: Система солнечного энергоснабжения обеспечивает долгосрочную стабильную работу в полевых условиях

Показатели

Диапазон радара уровня воды 40м
Степень защиты IP68
Материал иглы Коррозионностойкий специальный электрод
Точность электропроводности ±3%ПШ в пределах 0-10000мкСм/см; ±5%ПШ в пределах 10000-20000мкСм/см (бурая почва, 60%, 25°C)
Consult Product

Key Features

Всестороннее зондирование почвы: Трехслойный игольчатый датчик (влажность, температура, электропроводность почвы)
Мониторинг уровня воды с точностью до миллиметра: Высокоточный радарный уровнемер (разрешение 1 мм, точность 2 мм)
Получение данных об осадках в реальном времени: Фотоэлектрический датчик дождя, точно фиксирующий естественные осадки
Двойное обеспечение контроля уровня воды: Оснащено прочной рейкой из нержавеющей стали в сочетании с камерой HD для удаленной проверки изображений, обеспечивая двойную проверку на месте и удаленно
Интеллектуальная агрегация данных: Интегрированный RTU-терминал для сбора, обработки и передачи данных всех датчиков в реальном времени
Зеленая и долговечная энергосистема: Система солнечного энергоснабжения обеспечивает долгосрочную стабильную работу в полевых условиях
Цельная конструкция из нержавеющей стали: Прочная и устойчивая к погодным условиям конструкция, устойчивая к полевым условиям
Простой монтаж и обслуживание: Интегрированная конструкция значительно упрощает монтаж на месте, с низкой стоимостью последующего обслуживания и высокой эффективностью
Точный расчет коэффициента использования поливной воды: Обеспечивает авторитетную основу данных для оценки водосбережения и управления
Интеллектуальное принятие решений по орошению сельскохозяйственных культур: Обеспечивает точное орошение по потребности на основе влажности почвы, уровня воды в реальном времени, осадков и т.д., значительно повышая эффективность использования воды и урожайность

Интеллектуальное устройство для измерения расхода воды на полях оросительных систем

Интеллектуальное устройство для измерения воды на полях оросительных систем, разработанное компанией Ecolor, является ключевым решением для перехода к водосберегающему и эффективному сельскому хозяйству. Оно точно собирает данные о водопользовании, преодолевая традиционные методы оценки, и предоставляет надежную основу для принятия решений по интеллектуальному орошению.

Интеллектуальное устройство измерения воды Ecolor в оросительной системе

Преодоление традиционных методов для точного орошения

Это устройство продвигает сельскохозяйственное орошение к новой эре точности, интегрируя множество передовых сенсорных технологий. Оно глубоко понимает потребности почвы во влаге и обеспечивает точный контроль над малейшими изменениями, что является основой для интеллектуального управления орошением.

Функция получения данных об осадках в реальном времени мгновенно фиксирует каждую каплю дождя, обеспечивая комплексный учет всех источников воды. Механизм двойного контроля уровня воды добавляет дополнительную гарантию точности мониторинга.

Ключевые характеристики и преимущества устройства

Всестороннее зондирование почвы

Трехслойный игольчатый датчик измеряет влажность, температуру и электропроводность почвы.

Мониторинг уровня воды

Высокоточный радарный уровнемер с разрешением 1 мм и точностью 2 мм.

Данные об осадках

Фотоэлектрический датчик дождя для точной фиксации естественных осадков в реальном времени.

Двойной контроль уровня

Рейка из нержавеющей стали + HD камера для двойной проверки на месте и удаленно.

Энергосистема

Экологичная система солнечного энергоснабжения для долгосрочной стабильной работы.

Прочная конструкция

Цельная штамповка из нержавеющей стали, устойчивая к полевым условиям.

Высокоточный мониторинг уровня воды в оросительной системе

Интеллектуальная обработка данных для оросительных систем

Устройство осуществляет интеллектуальную агрегацию данных, упорядоченно интегрируя различные сложные показатели с помощью встроенного RTU-терминала. Это обеспечивает прочную основу данных для принятия решений по орошению и точному расчету коэффициента использования поливной воды.

Точный расчет коэффициента использования воды предоставляет авторитетную основу для оценки водосбережения и управления, что является ключевым для модернизации сельскохозяйственного орошения.

Надежность и удобство эксплуатации устройства

Экологичная и долговечная энергетическая система с эффективным солнечным питанием обеспечивает стабильную работу устройства постоянной энергией, что особенно важно для удаленных полевых условий. Это решение одновременно экологичное и надежное.

В аппаратном дизайне применена технология цельной штамповки из нержавеющей стали, что гарантирует прочность, долговечность и превосходное качество даже в сложных погодных условиях.

Простая установка интеллектуального измерителя воды на поле

Простой монтаж и низкие эксплуатационные расходы

Конструкция устройства полностью учитывает практические сценарии применения на полях оросительных систем. Интегрированный дизайн и удобные характеристики установки значительно снижают стоимость и сложность развертывания на месте.

Низкая стоимость последующего обслуживания и высокая эффективность делают это решение экономически выгодным для сельскохозяйственных предприятий, стремящихся к оптимизации водопользования.

Точные решения для интеллектуального орошения сельскохозяйственных культур

Благодаря превосходным характеристикам, устройство предоставляет точные рекомендации для принятия решений по интеллектуальному орошению. Оно обеспечивает точное орошение по потребности на основе данных о влажности почвы, уровне воды в реальном времени и осадках.

Это способствует значительному повышению эффективности использования воды и урожайности, используя практические технологии для экономии оросительной воды и модернизации сельскохозяйственного производства в сторону интеллектуализации и детализации.

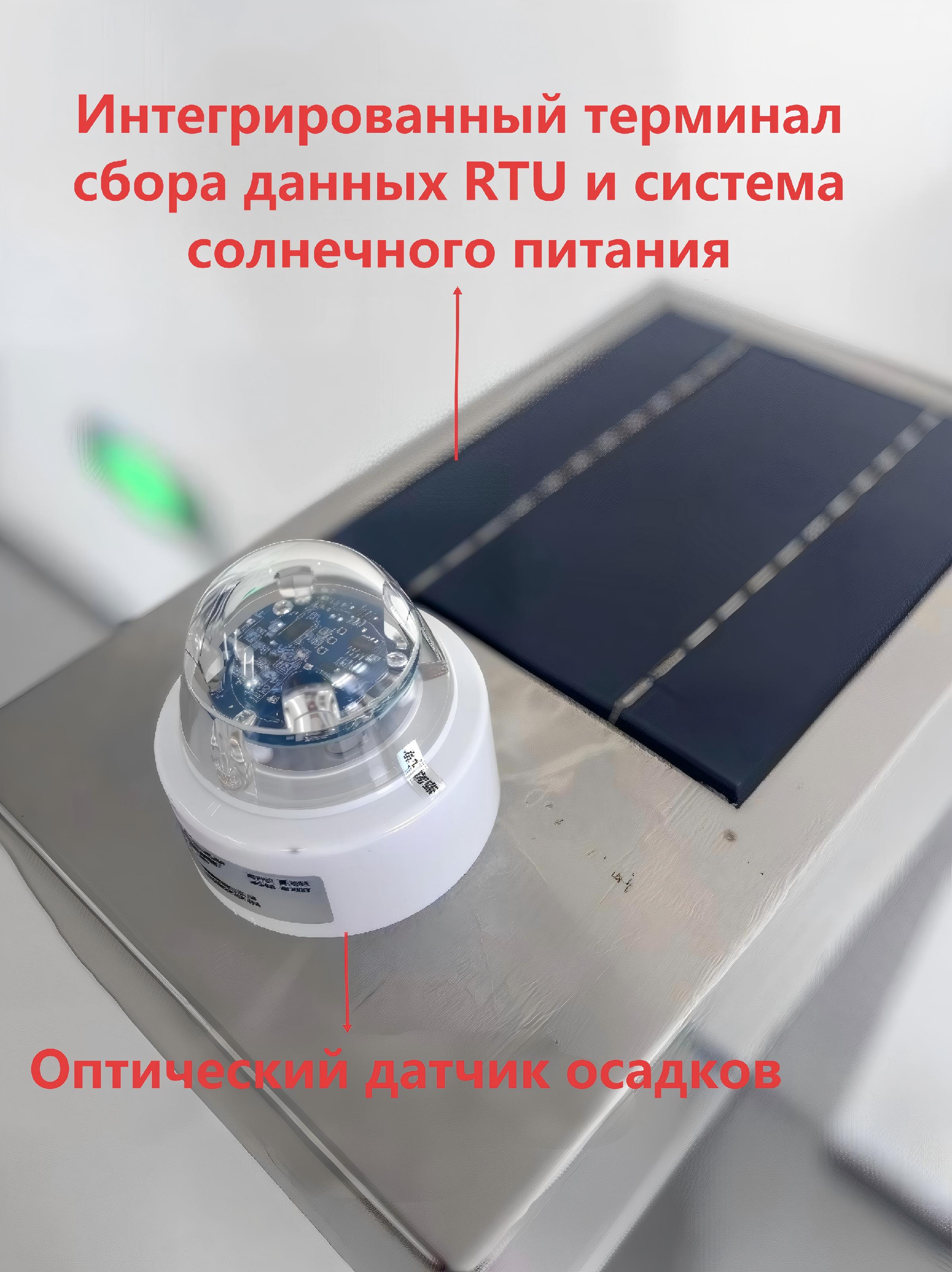

Солнечная панель энергосистемы измерителя воды Ecolor Датчики устройства для измерения воды в полевых условиях

Контакты

Нужно индивидуальное решение? Наши инженеры помогут подобрать систему.

Связаться

Downloads

Умное устройство для контроля уровня воды в полях орошаемых районов.pdf
PDF • 4510.2 KB

Связанные вопросы

Все
Как реализовать измерение расхода в каналах и автоматизацию управления затворами в системах информационного управления ирригационными районами?
Показать ответ
<p><strong>Системы информационного управления ирригационными районами</strong> обеспечивают точное орошение и оптимальное распределение водных ресурсов через интеллектуальное оборудование. Ecolor Technology предоставляет комплексные решения автоматизации орошения:</p><ul><li><strong>Серия ультразвуковых расходомеров</strong>: врезная и накладная установка для измерения расхода в различных оросительных каналах с низкими затратами на обслуживание</li><li><strong>Интегрированные электромагнитные расходомеры LGF</strong>: установка в ключевых узлах магистральных и распределительных каналов для мониторинга потребления воды</li><li><strong>Радарные уровнемеры</strong>: контроль изменений уровня воды в каналах для поддержки управления затворами</li><li><strong>RTU серии EC32</strong>: сверхнизкое энергопотребление с солнечным питанием и 4G связью, подключение исполнительных механизмов затворов для дистанционного управления</li></ul><p>Интегрированная система обеспечивает планирование орошения, статистику водопотребления, дистанционное управление затворами, повышая эффективность орошения и достигая целей водосбережения и увеличения урожайности.</p>
Какое измерительное оборудование нужно для оросительного (ирригационного) канала?
Показать ответ
<p>Для измерения воды в ирригационных каналах типовой комплект: 1) <strong>радарный уровнемер</strong> — бесконтактное измерение уровня без дрейфа; 2) <strong>доплеровский расходомер</strong> или ультразвуковой время-пролётный — скорость потока; 3) <strong>RTU (телеметрия)</strong> — сбор данных и передача по 4G; 4) расход вычисляется методом скорость×площадь с кривой Q(H). Оборудование питается от солнечной панели и работает при -30~+60°C.</p>
В чем разница между доплеровским радарным расходомером и электромагнитными или ультразвуковыми расходомерами?
Показать ответ
<p><strong>Доплеровские радарные расходомеры</strong> имеют существенные преимущества перед традиционными технологиями измерения расхода. По сравнению с серией LGF <strong>электромагнитных расходомеров</strong>, радарные расходомеры обеспечивают бесконтактное измерение, исключая требования к установке трубопроводов и проблемы обслуживания, особенно выгодно для применения в открытых каналах большого диаметра.</p><p>Основные отличия от <strong>ультразвуковых расходомеров</strong>:</p><ul><li>Метод измерения: радар использует микроволновое бесконтактное измерение, ультразвук требует контакта или близости к среде</li><li>Адаптация к окружающей среде: радар не подвержен влиянию мутности воды, ультразвук чувствителен к помехам от частиц</li><li>Удобство установки: радар монтируется над каналами, ультразвук требует проникновения в трубу или накладной установки</li><li>Диапазон измерения: радар превосходит в высокопроточных открытых каналах, ультразвук лучше подходит для трубного потока</li><li>Стоимость обслуживания: радар практически не требует обслуживания, ультразвуковые датчики нуждаются в регулярной очистке</li></ul><p>HZ-KSLF <strong>многодиапазонный радарный расходомер</strong> идеален для очистных сооружений, ирригационных каналов и мониторинга рек, с серией RTU EC32/EC60 обеспечивает возможности удаленного мониторинга.</p><p>Отдельно стоит сравнение с <strong>вихреакустическими расходомерами</strong> (vortex-acoustic): комбинированные вихреакустические приборы рассчитаны на полностью заполненную трубу и стабильный поток, поэтому чувствительны к пузырькам воздуха и малым скоростям. Многодиапазонный доплеровский радарный расходомер (интегральный расходомер с бесконтактным измерением), напротив, работает в открытых каналах, частично заполненных трубопроводах и на малых глубинах, где вихреакустический метод теряет точность. Подробнее: <a href="/RU/products/multi-band-doppler-radar-flowmeter.html">интегральный расходомер — многодиапазонный доплеровский радарный расходомер</a>.</p>
Какие преимущества у бесконтактных радарных расходомеров? Для каких применений они подходят?
Показать ответ
<p><strong>Бесконтактные радарные расходомеры</strong> предлагают непревзойденные преимущества перед традиционными контактными устройствами измерения расхода. Серия HZ-KSLF использует передовую многодиапазонную радарную технологию, достигая истинного дальнего бесконтактного измерения с высотой установки до 30 метров.</p><p>Основные преимущества включают:</p><ul><li>Нулевая стоимость обслуживания: отсутствие механического износа, не требует периодической калибровки или очистки</li><li>Сильная адаптация к окружающей среде: не подвержен влиянию качества воды, температуры или изменений давления</li><li>Простая установка: не требует отключения воды, избегая модификации трубопроводов</li><li>Высокая точность измерения: точность ±3%, не подвержена влиянию характеристик жидкости</li><li>Безопасность и надежность: избегает контакта с коррозионными или опасными средами</li><li>Долгосрочная стабильность: срок службы более 10 лет</li></ul><p>Широкие сценарии применения включают: мониторинг притока/оттока очистных сооружений, контроль расхода ирригационных каналов, мониторинг городского контроля наводнений и дренажа, регулирование сброса промышленных сточных вод. В сочетании с <strong>визуальными радарными уровнемерами</strong> и серией RTU EC32 создает полные гидрологические системы мониторинга с передачей данных 4G и солнечным питанием.</p>
Какую минимальную скорость потока может измерить доплеровский радарный расходомер?
Показать ответ
<p><strong>Доплеровские радарные расходомеры</strong> обладают превосходной способностью измерения малых скоростей, серия HZ-KSLF способна детектировать потоки от 0,03 м/с. В отличие от традиционных ультразвуковых расходомеров, <strong>радарная технология измерения расхода</strong> использует передовые многополосные доплеровские принципы для захвата тонких колебаний водной поверхности.</p><ul><li>Минимальная детектируемая скорость: 0,03-15 м/с широкий диапазон</li><li>Точность при низких скоростях: ±3% (при скорости >0,1 м/с)</li><li>Превосходное проникновение сигнала, не зависит от мусора</li><li>24ГГц/10ГГц двухчастотный адаптивный выбор</li></ul><p>Эта технология особенно ценна для мониторинга городских наводнений, оросительных каналов и экологических исследований потока. Оптимизация интеллектуального алгоритма обеспечивает стабильную работу даже при крайне низких скоростях ниже 0,05 м/с, что делает его идеальным для <strong>мониторинга расхода в открытых каналах</strong>.</p>
Как доплеровский радарный расходомер работает с уровнемером для точного измерения расхода в открытых каналах?
Показать ответ
<p>Комбинация <strong>доплеровского радарного расходомера</strong> и <strong>уровнемера воды</strong> обеспечивает наиболее точное решение для <strong>измерения расхода в открытых каналах</strong>. <strong>Многодиапазонный доплеровский радарный расходомер HZ-KSLF</strong> от Ecolor Technology использует бесконтактный принцип измерения, передавая микроволновые сигналы для измерения скорости водной поверхности, работая совместно с <strong>визуальным радарным уровнемером</strong> на основе FMCW технологии.</p><p>Принципы работы системы: <ul><li>Радарный расходомер измеряет поверхностную скорость с точностью ±3%</li><li>Радарный уровнемер одновременно измеряет изменения уровня воды с точностью ±2мм</li><li>Встроенные алгоритмы вычисляют площадь поперечного сечения потока</li><li>Расход = скорость × площадь сечения для расчета в реальном времени</li></ul></p><p>В сочетании с <strong>удаленным терминалом серии EC32</strong> система обеспечивает 4G беспроводную передачу и солнечное питание, подходит для рек, каналов, оросительных систем и различных гидротехнических применений.</p>
