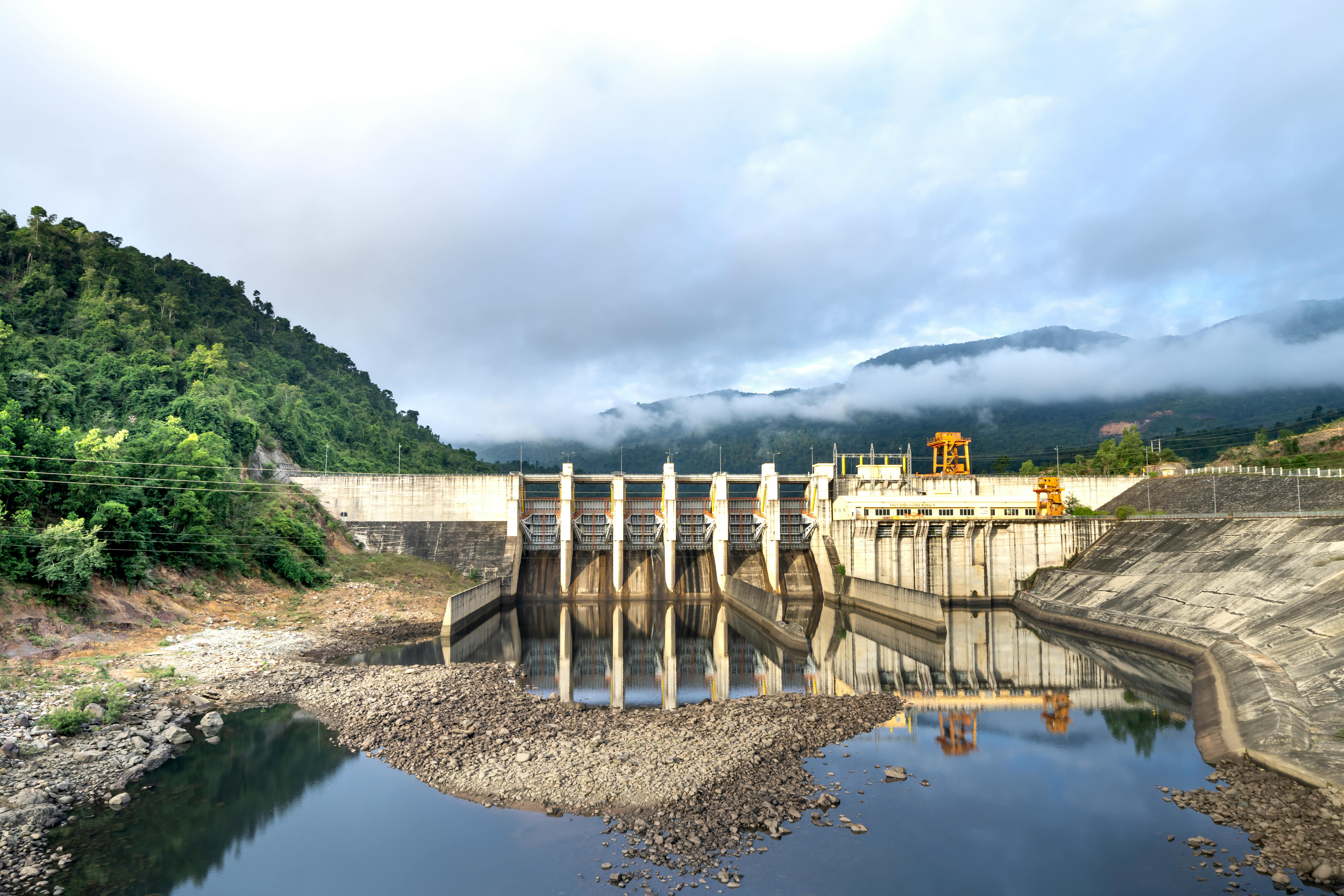

Решение для системы мониторинга экологического расхода воды на гидроэлектростанциях
Система мониторинга экологического расхода воды на гидроэлектростанциях предназначена для удовлетворения потребностей водохозяйственных и природоохранных органов в контроле минимального экологического расхода воды, сбрасываемого с ГЭС. На водосбросных сооружениях ГЭС устанавливаются доплеровские радарные расходомеры и радарные уровнемеры, которые в сочетании с визуальными камерами наблюдения осуществляют мониторинг сбрасываемого расхода воды в реальном времени и сравнивают его с утвержденным минимальным значением экологического расхода. Данные автоматически передаются через RTU-терминалы на провинциальную платформу мониторинга. Система поддерживает автоматическую сигнализацию при недостаточном расходе, видеозапись процесса сброса воды для сбора доказательств, а также статистический анализ исторических данных, обеспечивая соблюдение ГЭС законодательных требований по сбросу экологического расхода воды и поддержание здоровья речных экосистем.
Overview
Кратко
Система мониторинга экологического расхода воды на гидроэлектростанциях предназначена для удовлетворения потребностей водохозяйственных и природоохранных органов в контроле минимального экологического расхода воды, сбрасываемого с ГЭС. На водосбросных сооружениях ГЭС устанавливаются доплеровские радарные расходомеры и радарные уровнемеры, которые в сочетании с визуальными камерами наблюдения осуществляют мониторинг сбрасываемого расхода воды в реальном времени и сравнивают его с утвержденным минимальным значением экологического расхода. Данные автоматически передаются через RTU-терминалы на провинциальную платформу мониторинга. Система поддерживает автоматическую сигнализацию при недостаточном расходе, видеозапись процесса сброса воды для сбора доказательств, а также статистический анализ исторических данных, обеспечивая соблюдение ГЭС законодательных требований по сбросу экологического расхода воды и поддержание здоровья речных экосистем.
Key Advantages
Challenges
- Among the 47,000 small hydropower stations nationwide, a significant number experience reduced water flow or complete diversion, leading to dried-up downstream river channels that severely impact the ecological environment.
- Traditional manual flow measurement methods are inefficient, costly, and difficult to achieve all-weather continuous monitoring.
- Some hydropower stations reduce their water discharge at night or during dry seasons, lacking effective technical supervision measures.
- Water conservancy and environmental protection departments require real-time online data integration, as traditional offline monitoring cannot meet the data reporting requirements of the regulatory platform.
Results
- A provincial-level small hydropower ecological flow monitoring project: Installed radar flow meters and video surveillance for 386 hydropower stations, increasing the real-time platform compliance rate from 62% to 97%, and restoring perennial flow to 56 water-reduced river sections.
- 某国家级自然保护区水电站整改项目：12座引水式电站部署非接触式监测设备，泄水口视频24小时可回溯，生态流量达标率100%，顺利通过环保督察验收。
- Регулирование сети гидроэлектростанций в бассейне реки: охватывает 78 электростанций на 3 реках, данные централизованно поступают на платформу управления бассейном, обеспечивая скоординированное распределение экологических потоков между регионами.
Подробности решения
Решение для системы мониторинга экологического расхода воды на гидроэлектростанциях
Решение для системы мониторинга экологического расхода воды на гидроэлектростанциях (ГЭС) представляет собой комплексное техническое решение, предназначенное для непрерывного бесконтактного контроля сбросного расхода и видеофиксации в водосбросных отверстиях. Система использует доплеровские радарные расходомеры, радарные уровнемеры и визуальное оборудование, обеспечивая передачу данных в реальном времени на платформы надзора водного хозяйства и охраны окружающей среды.
Это решение предоставляет надежную техническую поддержку для соответствия управления экологическим расходом ГЭС и играет ключевую роль в защите речной экосистемы, особенно в контексте выполнения требований законодательства о защите рек Янцзы и Хуанхэ.
Политический контекст и необходимость мониторинга
«Закон КНР о защите реки Янцзы» и «Закон о защите реки Хуанхэ» четко определяют, что гидроэлектростанции должны обеспечивать сброс экологического расхода. Уведомление Министерства водного хозяйства требует, чтобы все малые ГЭС установили оборудование для онлайн-мониторинга экологического расхода.
Среди 47 000 малых ГЭС по всей стране значительная часть имеет проблемы с уменьшением расхода воды и пересыханием русел, что приводит к обмелению рек ниже по течению и деградации водных экосистем. Центральная экологическая инспекция включила вопрос экологического расхода малых ГЭС в список ключевых задач для контроля.
Архитектура системы мониторинга экологического расхода
Мониторинг расхода
Доплеровский радарный расходомер измеряет поверхностную скорость потока в водосбросном отверстии, рассчитывая расход с учетом параметров сечения.
Мониторинг уровня воды
Радарный уровнемер контролирует уровень воды в реке ниже по течению, обеспечивая перекрестную проверку кривой «уровень-расход».
Видеонаблюдение
Визуальный радар с камерой высокого разрешения ведет круглосуточную запись водосброса в реальном времени с наложением данных.
Передача данных
Терминал RTU передает данные через 4G/Бэйдоу на платформы надзора по двойному протоколу SZY206/HJ 212.
Ключевые функции системы мониторинга ГЭС
Бесконтактный мониторинг расхода осуществляется с помощью многодиапазонного доплеровского радарного расходомера, который устанавливается на балке или кронштейне над водосбросным отверстием. Он излучает микроволновые сигналы для измерения распределения поверхностной скорости и расчета мгновенного и накопленного расхода, не требуя установки в воде и не влияя на водосбросный канал.
Определение соответствия в реальном времени и оповещение — система имеет встроенные утвержденные минимальные значения экологического расхода для каждой станции. Она автоматически сравнивает их с измеренным расходом каждые 5 минут и, в случае несоответствия, срабатывает сигнал тревоги с отправкой SMS-сообщений ответственному лицу станции и надзорным органам.
Видеофиксация и ретроспективный анализ обеспечиваются визуальным радарным уровнемером со встроенной камерой высокого разрешения. Данные о расходе и уровне воды накладываются на видеоизображение в реальном времени, формируя двойную цепочку доказательств «данные + изображение» для экологических проверок.
Сетевой надзор за несколькими станциями поддерживает единый сбор данных с сотен станций в пределах бассейна. Платформа надзора в реальном времени отображает статус соответствия каждой станции и поддерживает генерацию отчетов одним кликом.
Рекомендуемая конфигурация оборудования
| Функция | Рекомендуемое оборудование | Описание |
|---|---|---|
| Сбросной расход | Многодиапазонный доплеровский радарный расходомер | Бесконтактное измерение расхода, интегрирует уровень/скорость/расход/видео |
| Мониторинг уровня воды | Визуальный радарный уровнемер | Радар + HD камера, уровень воды и видео на одном экране |
| Вспомогательный уровень | Радарный уровнемер | Дополнительная точка измерения в русле реки ниже по течению |
| Передача данных | RTU Hero V9 (гидрологическая версия EC32) | Двойные протоколы SZY206+HJ 212, Beidou+4G |
Преимущества решения для мониторинга
Соответствие требованиям
Удовлетворяет двойным требованиям надзора Министерства водного хозяйства и Министерства экологии, двойной стандарт SZY206+HJ 212.
Полная цепочка доказательств
Двойное подтверждение: данные расхода + видеоизображения, соответствие требованиям экологических проверок и инспекций.
Простой монтаж
Бесконтактная установка не влияет на водосбросные сооружения, не требует остановки потока, развертывание за 1 день.
Адаптация к суровым условиям
Защита IP68, рабочий диапазон температур -40~70°C, адаптирован к условиям горной местности с большими перепадами температур и высокой влажностью.
Детализированные характеристики системы
- Бесконтактный мониторинг расхода: доплеровский радарный расходомер устанавливается над водосбросом, не погружается в воду и не препятствует течению, точность измерения ±5%, не требует обслуживания.
- Радарный вспомогательный контроль уровня воды: радарный уровнемер синхронно отслеживает уровень воды в нижнем течении реки, взаимно проверяет кривую зависимости уровня воды от расхода, повышая достоверность данных.
- Визуальная видеофиксация сброса (Visual Spill Forensics): камеры высокого разрешения записывают водосбросное отверстие 24/7, с наложением данных об уровне/расходе воды на видеопоток, что служит доказательством для надзорных органов.
- Определение соответствия в реальном времени: система автоматически сравнивает измеренный расход с утвержденным минимальным экологическим расходом. При падении ниже порога немедленно срабатывает сигнал тревоги, а периоды несоответствия фиксируются.
- Интеграция мультистандартных протоколов: поддержка двойных протоколов водного хозяйства SZY206 и охраны окружающей среды HJ/T 212, что позволяет одному комплекту оборудования одновременно передавать данные в Министерство водного хозяйства и Министерство экологии.
- Автономное питание от солнечной энергии: для электростанций в отдаленных горных районах используется схема питания на основе солнечной энергии и аккумуляторных батарей, в сочетании с маломощными RTU, не требуя внешнего источника питания.
Approach
Как мы внедряем интеллектуальные решения пошагово.
Оценка экологических требований к стоку
Определение минимального экологического расхода на основе потребностей экосистемы и нормативных требований
Развертывание бесконтактного мониторинга
Установка доплеровских радарных расходомеров и визуальных радарных уровнемеров для синхронного бесконтактного мониторинга
Настройка платформы удаленного мониторинга
Передача данных в реальном времени через 4G/5G RTU и интеграция с системами надзорных органов
Обеспечение соответствия и документирование
Настройка автоматических оповещений о недостаточном расходе и видеофиксация для подтверждения соблюдения экологических норм
