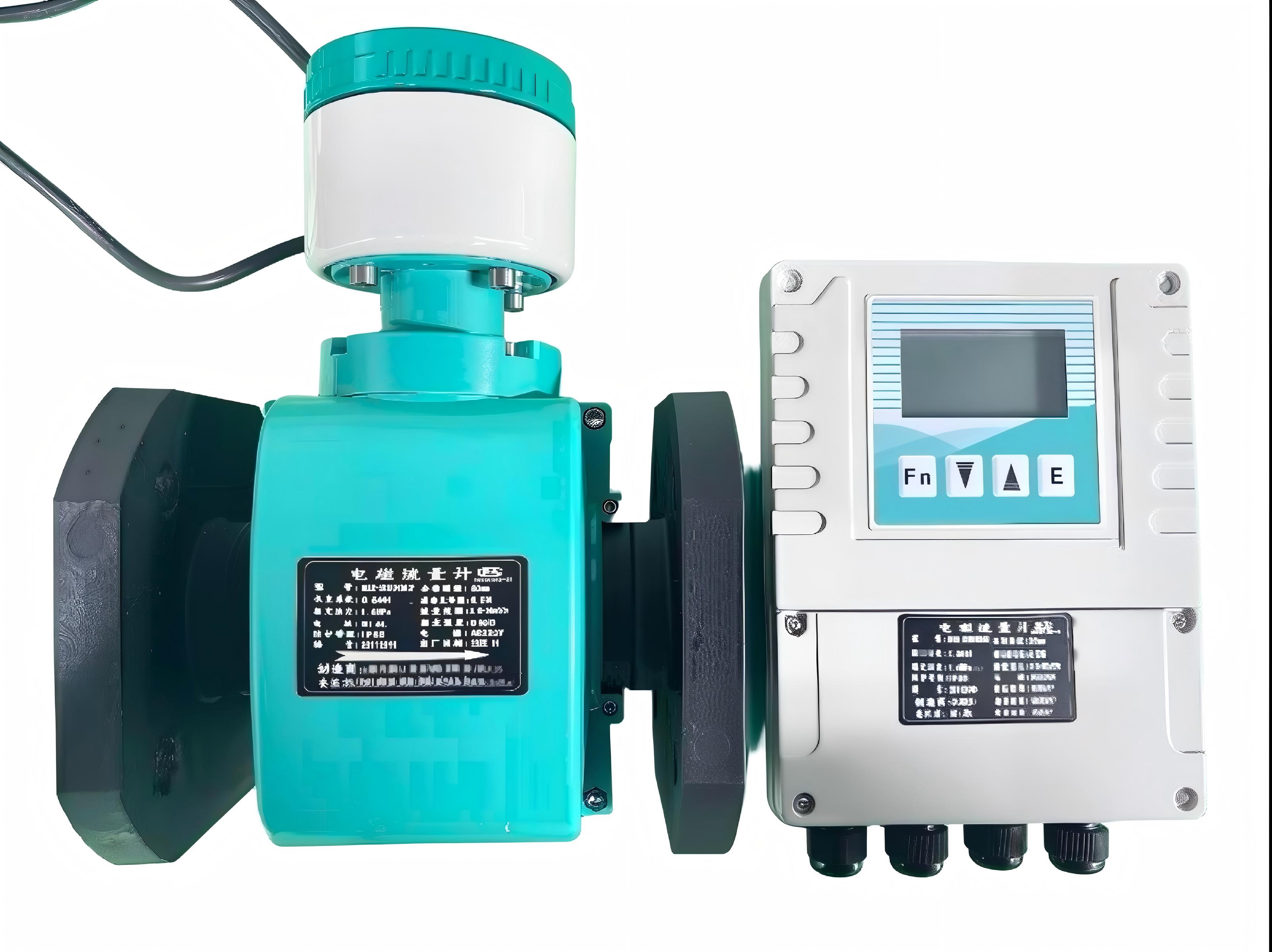

LGF注塑电磁流量计在智慧灌区流量监测中的应用实战

一、项目概况与需求分析

灌区项目基本信息

本项目涉及一个约12万亩灌溉面积的中型灌区，干渠总长45km，支渠/斗渠180余条。一期工程需部署320个流量监测点，管道口径范围从DN50到DN300不等。

监测介质为含泥沙的河水或渠水，其悬浮物浓度会随季节变化，这对流量计的适应性提出了明确挑战。

智慧灌区流量监测的核心技术需求

项目对流量监测设备提出了明确要求：大规模部署下成本需可控，单台设备总成本需在1500元以内；设备必须具备恶劣环境适应性，能应对汛期淹没风险；同时需支持无人值守远程数据采集，并保证长期稳定运行。

二、为什么选择LGF注塑电磁流量计

在方案评审阶段，项目团队对比了超声波流量计、传统金属电磁流量计和LGF注塑电磁流量计三种方案。综合评估成本、精度、防护和安装难度后，LGF注塑电磁流量计脱颖而出。

选择LGF流量计的关键决策因素

含沙水适应性是首要因素。电磁流量计测量原理不受悬浮固体影响，而超声波方案在含沙水中信号衰减严重，因此被首先排除。

IP68防护等级满足了低洼测点汛期淹没的硬性要求。同时，其显著的成本优势为320个点位节省了约50-80万元的采购费用。

此外，轻量化设计（DN100口径仅重约7kg）极大便利了灌区交通不便环境下的人工搬运和安装，效率远超传统重型产品。

三、智慧灌区流量监测系统架构设计

三层系统架构概述

整个系统采用“前端感知 + 边缘计算 + 云端管理”的三层架构。感知层由LGF注塑电磁流量计和HERO V9 RTU智能终端等构成；传输层通过4G/NB-IoT无线通信，遵循水文规约SL651-2014协议；应用层则为灌区水资源管理平台。

LGF流量计与RTU的协同工作

LGF注塑电磁流量计输出标准的4-20mA或RS485（Modbus RTU协议）信号，与HERO V9 RTU终端对接简便。RTU每15分钟采集一次数据并上报平台，通信中断时可本地存储不少于30天数据，确保智慧灌区监测数据的完整性。

四、LGF电磁流量计安装施工要点

测点选址与安装原则

为确保LGF注塑电磁流量计的测量精度，安装位置需满足前直管段≥5D、后直管段≥3D（D为管径）的要求，并避开泵站、阀门等扰动源。最关键的是，测量管段必须保证始终满管运行。

标准化安装步骤

安装步骤包括管道准备、设备就位、密封紧固、电气接线和通电调试。LGF流量计支持法兰和卡箍连接，DN50-DN100推荐使用卡箍，安装更快捷。其轻量化设计使得单人操作成为可能。

灌区现场施工经验总结

在实际施工中，确保满管是重中之重。针对灌区管道易出现半管流的情况，项目采用了“V形安装法”在23个点位确保满管。此外，灌区空旷区域的防雷接地措施也不可忽视。

得益于LGF注塑电磁流量计的轻便与安装简便，2人施工小组日均可完成8-10个点位的安装调试，效率远超传统设备。

五、调试验证与长期运行稳定性

精度验证与零点校准

LGF流量计出厂前已完成标定，现场通常无需校准。项目验收时，通过便携式超声波流量计比对，10个抽测点的偏差均在±0.2%的标称精度范围内，平均绝对偏差仅0.12%。

卓越的长期稳定性表现

项目运行6个月后的跟踪显示，设备零点漂移量小于0.02%，远优于0.1%的要求，线性度稳定，无任何渗漏或故障发生，证明了其在智慧灌区长期监测中的可靠性。

六、智慧灌区流量监测运行效果

实现用水管理精细化

系统上线后，灌区实现了对每条支渠用水量的精确计量。用水纠纷因此减少了80%，灌溉水利用系数从0.52显著提升至0.68，并通过流量差分析成功定位并修复了12处管网漏损点。

极低的运维成本

运行超过8个月，320台LGF注塑电磁流量计实现了零故障率、零现场维护。数据完整率高达99.7%，缺失仅源于通信网络波动，充分展现了其在无人值守灌区监测场景下的优势。

七、项目总结与建议

给同行的项目实施建议

优先解决满管问题：电磁流量计的精度建立在满管运行基础上，安装前必须进行水力分析。建议配套选用支持水文规约SL651的RTU终端，如HERO V9系列，以简化平台对接。

发挥批量采购优势：LGF注塑电磁流量计本身具备高性价比，大批量采购可进一步优化项目成本。同时，建议为RTU终端预留扩展接口，为未来增加水质等监测参数做好准备。
