视觉融合多波段多普勒雷达流量计
流量仪表

视觉融合多波段多普勒雷达流量计

视觉融合多波段多普勒雷达流量计是易彩自主创新研发的非接触式流体流量测量设备，将高清视觉抓拍与多波段雷达频移技术深度融合：基于多普勒原理连续采样，依托SITUMAN水利COSP模型精准计算水位、流速及流量，同时通过视觉融合实时抓拍反馈现场工况，告别行业"不管现场只管数据"的痛点，广泛适用于明渠、排水管...

关键特性

液位计、流量计、摄像头一体化集成
高清晰拍摄效果
内置电机可调整雷达照射角度
运行稳定，不受井底的污物的遮挡

性能指标

像素 500万
可调整角度 15°~75°
待机时长 内置电池10天，外挂电池2年
方向识别 双向自动识别
咨询此产品

关键特性

液位计、流量计、摄像头一体化集成
高清晰拍摄效果
一天拍摄次数可后台设定，并可根据需要实时拍摄现场情
非接触式，安装便捷
内置电机可调整雷达照射角度
运行稳定，不受井底的污物的遮挡
可外挂水质传感器，增加水质 监测功能
防护等级IP68

多波段多普勒雷达流量计：非接触式流体测量专家

多波段多普勒雷达流量计是一款先进的非接触式流体流量测量设备，专为城市管网、生态流量及智慧农业监测等场景设计。它集成了液位计、流量计和摄像头三大核心模块，通过多波段雷达频移技术与水利模型，实现对水位、流速及流量的精准连续测量。

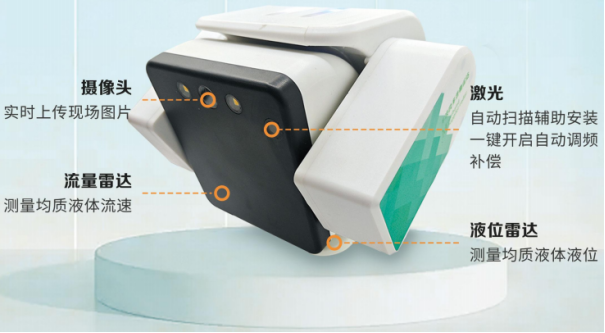

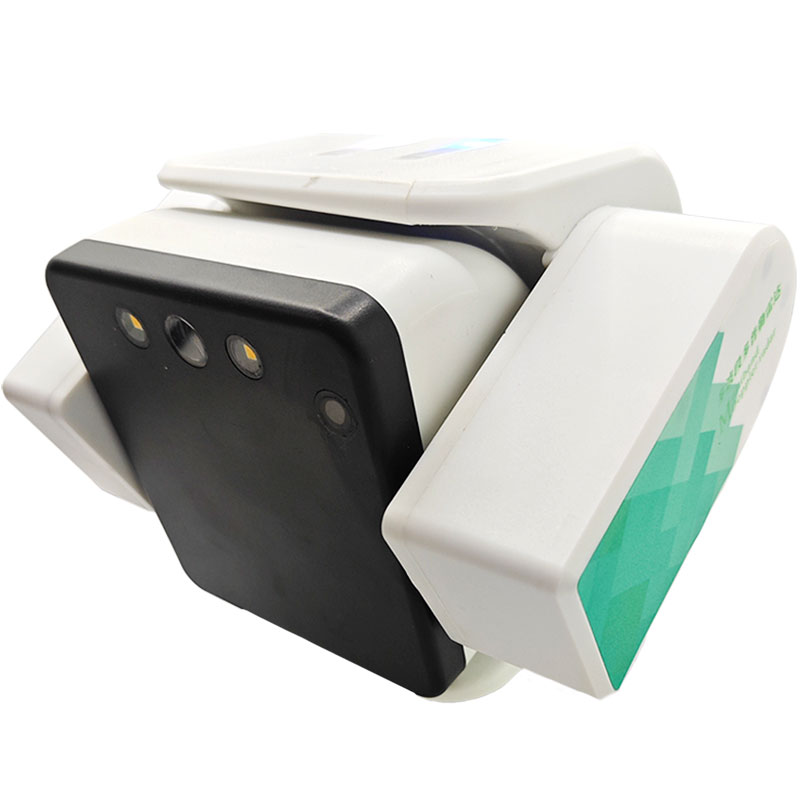

多波段多普勒雷达流量计整体外观

多波段雷达与水利模型核心技术

本设备采用独特的多波段雷达频移技术，基于多普勒原理对流体表面进行连续数据采样。结合先进的SITUMAN水利COSP模型，能够精准计算被测流体的水位、流速及流量等关键参数。

其创新性地集成了高清摄像功能，可实时反馈现场工况，帮助用户直观掌握管道或渠道内的流体状态，为决策提供可视化依据。

核心优势：安装简单，运维便捷

多波段多普勒雷达流量计安装示意图

安装简易，安全高效

多波段多普勒雷达流量计的安装过程极为简单，仅需一套杆子和膨胀螺丝，在井壁安装支架悬挂设备即可，人员无需下井。这种方式几乎不受井底水流或有毒气体影响，安装时间短，对现场交通与环境的影响也降至最低。

设备内置电机，可灵活调整雷达照射角度，使得现场调试流程变得轻松快捷，大大缩短了项目部署时间。

运行稳定可靠

采用非接触式测量原理，完全不受井底污物、漂浮物遮挡的影响，保证了在复杂工况下的长期工作可靠性。

运维直观方便

当设备出现异常时，可通过集成摄像头实时查看现场状态进行远程诊断。如需更换，也无需人员下井，运维安全便捷。

主要应用场景

多波段多普勒雷达流量计凭借其非接触、高集成的特点，主要适用于城市地下管网监测、生态流量监测及智慧农业监测等核心场景，能够满足市政、环保、水利及农业领域对流体测量与监管的多样化需求。

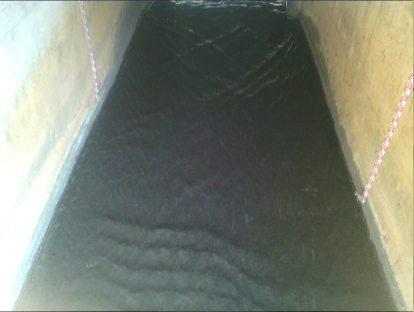

多波段多普勒雷达流量计在城市管网监测应用

产品特性与扩展功能

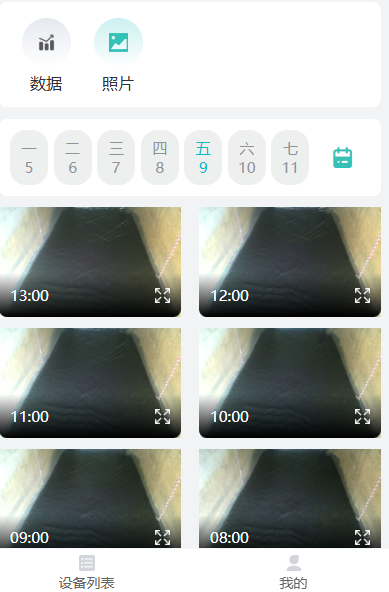

多波段多普勒雷达流量计高清摄像功能展示

灵活的摄像与扩展功能

设备集成的摄像头不仅提供高清晰拍摄效果，其拍摄策略也可灵活设置。用户可在后台自定义一天内的拍摄次数，也可根据实际管理需求，随时触发设备进行实时拍摄，掌握现场第一手情况。

为满足更广泛的监测需求，该多普勒雷达流量计支持外挂水质传感器，轻松扩展出水质监测功能，实现流量与水质的一体化监控。

核心特性一览

一体化集成
液位、流量、摄像三合一
非接触测量
安装便捷，不受污物影响
角度可调
内置电机调整雷达角度
高防护等级
IP68防护，适应恶劣环境

技术规格

项目 描述/参数
测量原理 多波段多普勒雷达频移技术，非接触式
核心功能 水位测量、流速测量、流量计算、现场摄像
计算模型 SITUMAN水利COSP模型
摄像功能 高清拍摄，拍摄次数可后台设定或实时触发
扩展功能 支持外挂水质传感器，增加水质监测
防护等级 IP68
典型应用 城市地下管网监测、生态流量监测、智慧农业监测

联系我们

需要定制解决方案？我们的工程师随时准备帮助您设计完美的系统。

立即咨询

资料下载

多波段多普勒雷达(流量计).pdf
PDF • 602.2 KB

相关产品推荐

查看全部
分体式电磁流量计
流量仪表

分体式电磁流量计
一体式电磁流量计
流量仪表

一体式电磁流量计

相关常见问题

全部问题
城市排水管网监测用什么雷达流量计比较好？多普勒雷达流量计能否满足需求？
查看答案
<p><strong>多普勒雷达流量计</strong>是城市排水管网监测的理想选择，特别适用于污水井、雨水管道和明渠排水系统的流量监测。杭州易彩科技的<strong>HZ-KSLF多波段多普勒雷达流量计</strong>采用非接触式测量原理，能够有效解决传统流量计在污水环境中易堵塞、腐蚀的问题。</p><p>该设备具有以下优势：</p><ul><li>非接触式测量，避免与污水直接接触，延长设备使用寿命</li><li>多波段技术，提高复杂水质条件下的测量精度</li><li>可配合<strong>EC32/EC60系列RTU</strong>实现远程数据传输</li><li>支持4G通讯和太阳能供电，适合分布式管网监测</li><li>具备防护等级IP68，适应恶劣的井下环境</li></ul><p>在<strong>城市排水管网监测</strong>应用中，该设备能够实时监测各节点流量变化，为城市防涝预警和管网优化提供可靠数据支撑。</p>
城市排水管网监测应该选电磁流量计还是超声波流量计？
查看答案
<p>城市排水管网监测场景下，选择电磁流量计还是超声波流量计取决于具体工况。对于满管压力流（如泵站出口、主干管），LGF电磁流量计精度可达±0.5%，适合高精度计量；对于非满管或存在大量泥沙、杂物的重力流管道，HZ-KSLF多普勒雷达流量计更为适合，可实现非接触式测量，不受水质影响。</p><p>关键考量因素：1）管道充满度：满管选电磁，非满管选雷达；2）水质条件：泥沙含量高时雷达更耐污；3）安装条件：电磁需停水安装，雷达可带水作业；4）维护成本：雷达非接触式免维护，电磁需定期清洗电极。</p><p>易彩科技提供全系列方案：LGF电磁流量计（DN10-DN2000）+ HZ雷达流量计（多普勒/多波段），配合EC32/EC60 RTU实现全网监测。</p>
多普勒雷达流量计工作原理是什么？如何实现非接触式流量测量？
查看答案
<p><strong>多普勒雷达流量计</strong>基于多普勒效应原理工作，通过发射微波信号到流动水面，接收反射回来的信号来测量流速。当雷达波遇到移动的水面或水中杂质时，反射波频率会发生偏移，这个频率偏移量与水流速度成正比。</p><p>HZ-KSLF系列<strong>多波段多普勒雷达流量计</strong>采用先进的FMCW调频连续波技术，具体工作过程包括：</p><ul><li>雷达天线发射24GHz或10GHz微波信号</li><li>信号遇到流动水面产生多普勒频移</li><li>接收器捕获反射信号并分析频率变化</li><li>通过算法计算出水面流速</li><li>结合水位数据计算流量值</li></ul><p>该技术实现了真正的<strong>非接触式测量</strong>，安装在明渠或河道上方即可准确测量流量，测量精度可达±3%。</p>
多普勒雷达流量计与电磁流量计、超声波流量计有什么区别？
查看答案
<p><strong>多普勒雷达流量计</strong>与传统流量计相比具有显著差异。与LGF系列<strong>电磁流量计</strong>相比，雷达流量计无需与介质接触，避免了管道安装和维护问题，特别适用于大口径明渠测量。</p><p>与<strong>超声波流量计</strong>的主要区别包括：</p><ul><li>测量方式：雷达采用微波非接触测量，超声波需要接触或贴近被测介质</li><li>环境适应性：雷达不受水质浑浊度影响，超声波易受颗粒物干扰</li><li>安装便利性：雷达安装在渠道上方，超声波需要管道开孔或外夹安装</li><li>测量范围：雷达适合大流量明渠，超声波更适合管道流量</li><li>维护成本：雷达几乎免维护，超声波探头需定期清洁</li></ul><p>HZ-KSLF<strong>多波段雷达流量计</strong>特别适用于污水处理厂、灌溉渠道、河道监测等场景，配合EC32/EC60系列RTU可实现远程监控。</p>
多普勒雷达流量计在明渠流量测量中的应用优势和技术特点是什么？
查看答案
<p><strong>多普勒雷达流量计</strong>在明渠流量测量中具有显著的技术优势，特别适用于开放式渠道的非接触式流量监测。<strong>HZ-KSLF多波段多普勒雷达流量计</strong>采用先进的微波多普勒技术，能够精确测量水流表面流速并计算流量。</p><ul><li>非接触式测量：安装在渠道上方，避免设备被水流冲击或泥沙堵塞</li><li>多波段技术：适应不同水面条件，提高测量稳定性和精度</li><li>实时连续监测：24小时不间断工作，数据实时传输</li><li>维护成本低：无机械磨损部件，长期稳定运行</li><li>适应性强：可测量各种明渠断面形状，如矩形、梯形、圆形等</li></ul><p>配合<strong>EC32系列RTU</strong>远程终端，实现太阳能供电和4G无线传输，为明渠流量监测提供完整的智能化解决方案。</p>
多波段多普勒雷达流量计相比单波段有什么技术优势？
查看答案
<p><strong>多波段多普勒雷达流量计</strong>相比传统单波段产品具有显著的技术优势。杭州易彩科技的<strong>HZ-KSLF系列多波段雷达流量计</strong>采用先进的多频技术，能够有效解决传统单波段设备的局限性。</p><ul><li><strong>抗干扰能力强</strong>：多波段技术能够自动选择最佳频率，避免电磁干扰和其他雷达设备的信号冲突</li><li><strong>测量稳定性高</strong>：通过多个频段的数据融合算法，提高测量结果的可靠性和连续性</li><li><strong>适应性更广</strong>：在不同水文条件下，系统可自动切换最适合的工作频段</li><li><strong>穿透能力优异</strong>：多波段设计能更好地穿透雾气、水汽等环境干扰</li></ul><p>这种技术使得设备在复杂的明渠和河道环境中保持高精度的<strong>非接触式流量测量</strong>。</p>
