供水管网漏损检测与DMA分区计量系统解决方案

Q: 二次供水泵房和高层住宅分户计量，LGF-PA66应该怎么选型？

二次供水系统有两个典型计量位：泵房总表和住宅楼分户（楼栋分区）表，选型侧重不一样。 泵房总表 ：装在变频加压泵组后端，流量随机组调速大幅波动，水泵启停还伴随水锤。LGF-PA66 测量管无运动部件，抗水锤冲击；无阻流件、压损接近零，不摊薄泵站能耗。精度按考核性质选 ±0.5% 或 ±0.2%，口径按水泵额定流量 ×(1.0~1.5) 计算——选型宁紧勿松，超径表长期低流速运行反而失准。 楼栋分区表 ：昼夜流量差可达 10:1，夜间最小流量是漏损考核的核心依据，量程比是第一指标。LGF-PA66（±0.5% 版）量程比 100:1，0.3 m/s 低流速仍保精度；通过 EC32 RTU 以 5 分钟间隔采集上传二次供水监管平台，直接支撑夜间最小流量分析。 安装环境 ：泵房高湿、楼栋表多在地下阀门井，选 IP68 防护，一体式或分体式按井深决定；PA66 表体轻，狭窄阀井内单人即可安装维护，无需吊装。 供电 ：无市电点位选微功耗电池型或太阳能方案。 通讯 ：EC32 支持 4G/NB-IoT 与 Modbus RTU/TCP，可直连市政二次供水监管平台和水司 DMA 系统。 如需了解更多，请访问我们的产品页面或联系技术团队。

Q: 中水回用管网计量用什么表？LGF-PA66电磁流量计适合再生水工况吗？

中水（再生水）水质复杂：含余氯、悬浮物、藻类，电导率偏高，部分管网还残留絮凝剂和泡沫。计量方案要同时满足耐腐蚀、抗结垢和计量稳定三个条件。 LGF-PA66 对再生水工况的适配性： 耐蚀 ：PA66 航空级复合材料表体对弱酸弱碱、含氯介质化学性能稳定，不会像 304/316L 不锈钢那样发生氯离子点蚀——余氯和高氯离子再生水正是不锈钢表体的失效重灾区。 抗垢 ：测量管无运动部件、无积垢死区，电极表面轻度结垢时励磁方案可自动补偿、维持零点稳定；衬里选 PTFE，电极按水质选 316L 或哈氏合金。 计量 ：±0.5% 精度满足再生水内部核算；与用水企业贸易结算的计量点建议上 ±0.2% 版，按 JJG 1033 周期检定。 典型部署：再生水厂总出水口和工业用户取水口装 LGF-PA66（DN50~DN300）做计费计量；园区支管节点配 EC32 RTU，把瞬时流量、累积流量和压力上传再生水管理平台，支撑用水定额考核和管网漏损筛查。阀门井安装选 IP68 浸没配置，分体式转换器和 RTU 放井边防护箱。 如需了解更多，请访问我们的产品页面或联系技术团队。

Q: 农村供水管网是PE塑料管，LGF-PA66电磁流量计能装吗？接地怎么处理？

能装，而且 PE 管道恰恰是 LGF-PA66 的结构优势场景。电磁流量计的测量信号需要一条回流路径，传统不锈钢表体在金属管道上借管壁回流；PE 管是绝缘体，装普通电磁表必须外加接地环或接地电极，否则零点漂移、示值乱跳，这是农村供水改造项目里最常见的翻车点。 LGF-PA66 的表体本身就是 PA66 复合材料（绝缘材质），内部集成接地电极结构，信号回路在表内闭合——塑料管道上不需要额外装接地环，少两道安装工序，也少两个潜在泄漏点。 安装要点： 与 PE 管对接 ：用电熔法兰转接件或配对法兰连接，支持 GB/T 9119、ANSI、DIN 法兰标准；下单时报 PE 管外径规格（dn110、dn160 等）。 支撑固定 ：PE 管柔性强、易变形，表体两侧应设刚性支架；表后不得紧邻安装阀门，避免关阀负压抽吸损伤衬里。 满管保证 ：选管道满管位置（低点或立管上升段）；表体 IP68 可装仪表井，分体式转换器置于井上防护箱内。 无市电点 ：配太阳能板和 EC32 RTU（4G/NB-IoT）组低功耗采集方案，数据直传农饮水监管平台。 如需了解更多，请访问我们的产品页面或联系技术团队。

Q: 测清水用LGF-PA66电磁流量计还是涡轮流量计？两者怎么选？

两者都能测导电清水，但结构差异决定了适用场合完全不同。 涡轮流量计 靠流体推动叶轮旋转输出脉冲信号，优点是精度高（±0.5%~±1.0%），但叶轮是运动部件：水中颗粒、水垢、锈渣会卡滞和磨损轴承；低流速下克服不了轴承摩擦力，存在始动流量盲区；叶轮对流道形成节流，产生永久压力损失。水厂原水含藻类和絮凝物时，涡轮表轴承寿命通常只有 1~2 年。 LGF-PA66 电磁流量计 测量管内无任何运动部件和阻流件，只有衬里和电极接触介质：不受颗粒、纤维影响，压力损失接近于零，量程比可达 100:1，流速低至 0.3 m/s 仍保持精度——这正好匹配供水管网昼夜流量剧烈波动的工况。PA66 航空级复合材料表体比同口径不锈钢表体轻约 60%，本身不锈蚀，IP68 防护支持阀门井浸没安装。 优先涡轮表：DN4~DN40 小口径、油品或高纯水等要求精密批量计量的场合。 优先 LGF-PA66：DN15 及以上自来水、中水、工业用水等导电液体管道计量，特别是贸易结算点和 DMA 分区计量点。 如需了解更多，请访问我们的产品页面或联系技术团队。

Q: LGF-PA66电磁流量计精度0.2%和0.5%怎么选？各适合什么场合？

LGF-PA66 同时提供 ±0.2% 和 ±0.5% 两种精度版本，选型依据是计量数据的用途，而不是"越高越好"。 选 ±0.5% 版 ：一般过程监测、污水处理厂内部水量调度、工业循环水考核、DMA 分区计量点的漏损分析等场景——数据用于运行参考而非结算。配 EC32 RTU 上传瞬时流量和压力做夜间最小流量分析，±0.5% 完全够用，还能省下一档采购成本。 选 ±0.2% 版 ：贸易结算（企业间水费结算、供热计量）、与用水定额考核挂钩的计量点、需要按 JJG 1033《电磁流量计检定规程》接受强制检定的场合。大口径管道上 0.3% 的示值差一年就是可观的水费差额，高精度版本直接对应经济效益。 两个工程细节：标称精度是在 0.3~5 m/s 流速区间内保证的，现场长期低于 0.5 m/s 应缩径提流速，否则两个版本都跑不准；±0.2% 版对安装条件更敏感，建议前 10D、后 5D 直管段，并避开泵出口高扰动位置。LGF-PA66 的 PA66 一体表体内置接地电极结构，信号回路在表内闭合，零点稳定性好，这是它在大量程比下保持精度的基础。 下单时需注明精度等级——两个版本转换器标定工艺不同，出厂不可互换。如需了解更多，请访问我们的产品页面或联系技术团队。

基于独立计量区域(DMA)的供水管网漏损检测与精准定位系统，助力供水企业降低产销差

方案概述

摘要

基于独立计量区域(DMA)的供水管网漏损检测与精准定位系统，助力供水企业降低产销差

方案优势

DMA独立计量区域划分与边界流量监测

夜间最小流量(MNF)自动分析与漏损量评估

管网压力分区调控与爆管预警

漏损热力图可视化与优先修复排序

DMA与GIS/SCADA/营收系统数据融合

产销差分析与漏损考核指标自动生成

痛点分析

我国城市供水管网平均漏损率超14%，部分老城区超30%，每年漏损水量超百亿吨
传统人工听漏排查效率低，地下暗漏难以发现，定位精度差
管网拓扑复杂、管材多样，缺乏分区分级的精细化管理手段
夜间最小流量分析受用户用水习惯影响大，漏损量评估存在偏差
漏损检测与管网GIS、SCADA等系统数据割裂，难以形成闭环管理

价值产出

某地级市建成86个DMA分区，管网漏损率从22%降至11%，年减少漏损水量800万吨
某县级水司通过夜间最小流量分析，3个月内定位并修复暗漏42处
某省会城市DMA分区计量项目投资回收期仅18个月，年节水效益超2000万元
某工业园区实现管网压力精准调控，爆管事故减少75%
某水务集团DMA系统与GIS/SCADA深度整合，漏损管理效率提升200%

方案详情

供水管网漏损检测与DMA分区计量系统解决方案概述

供水管网漏损是水务企业面临的普遍痛点。住建部要求2025年城市公共供水管网漏损率控制在9%以内，DMA分区计量是实现这一目标的核心技术手段。易彩科技推出基于LGF电磁流量计和EC32 RTU的供水管网漏损检测与DMA分区计量系统，通过精准计量、压力调控和数据分析，帮助水务企业建立科学的漏损控制体系。

系统架构与DMA分区计量原理

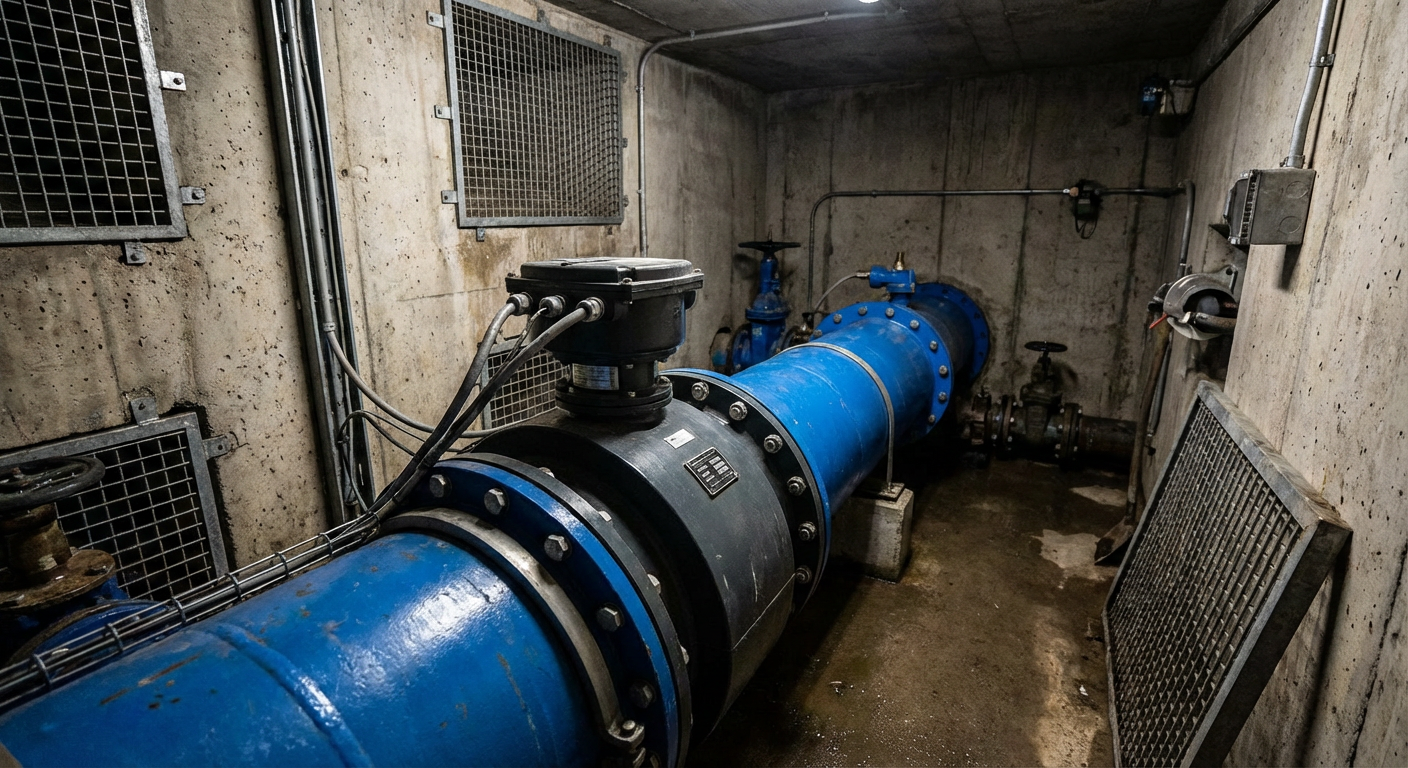

系统架构：将供水管网划分为若干个独立计量区域（DMA），在各DMA进水口安装LGF电磁流量计进行夜间最小流量（MNF）监测，结合EC32 RTU的压力传感器数据，实现分区流量、压力的同步采集与远程传输。

核心分析能力与漏损检测算法

分析能力：云端平台内置漏损分析算法，自动计算各DMA的MNF、漏损水量、ILI基础设施漏损指数；支持压力-流量相关性分析，识别压力过高导致爆管风险的区域；爆管预警可在流量异常突变后30秒内推送告警。

供水管网漏损检测系统适用场景

适用场景：城市供水管网DMA分区建设、老旧管网漏损普查、二次供水小区漏损分析、工业园区供水管网监测。

DMA分区计量系统核心优势

核心优势：LGF电磁流量计测量精度±0.2%，双向计量，R500宽量程比；EC32 RTU支持NB-IoT/LoRa低功耗通信，电池寿命3年以上；系统支持与SCADA、GIS和营业收费系统数据对接。

供水管网漏损检测系统产品特性

DMA独立计量区域划分与边界流量监测
夜间最小流量(MNF)自动分析与漏损量评估
管网压力分区调控与爆管预警
漏损热力图可视化与优先修复排序
DMA与GIS/SCADA/营收系统数据融合
产销差分析与漏损考核指标自动生成

系统关键技术与参数

LGF电磁流量计

精度±0.2%

双向计量

R500宽量程比

EC32 RTU

NB-IoT/LoRa通信

电池寿命3年以上

压力传感器集成

爆管预警

30秒内推送告警

流量异常突变检测

压力-流量相关性分析

真实案例：86个DMA分区，漏损率22%→11%

在某服务120万人口的市级供水管网部署中，易彩科技部署了86个DMA分区，配备LGF电磁流量计和HERO V9 RTU终端。18个月监测周期内的核心成果：

漏损率从22%降至11% — 年节水约800万立方米
平均漏点发现时间从14天缩短至4小时 — 变被动抢修为主动预防
14个月收回投资 — 仅节水效益和减少的紧急抢修成本即覆盖部署投入
95%漏点定位精度50米以内 — 基于分级DMA分析和MNF算法

2026年DMA技术趋势：AI驱动的漏损检测

DMA技术正在快速演进，2026年值得关注的核心趋势：

AI声学记录仪 — 机器学习算法区分漏损声与背景噪声，准确率超95%，大幅降低误报
卫星检漏 — SAR合成孔径雷达影像可单次扫描全城地下水管异常区域
边缘计算RTU — 终端侧MNF分析消除云端延迟，爆管检测秒级响应
数字孪生集成 — DMA流量数据驱动的实时水力模型，在漏点显现前预测漏损位置

最后更新：2026年6月

实施路径

我们如何将智能化逐步融入您的基础设施。

管网拓扑分析与DMA规划

基于管网GIS数据进行水力模型分析，确定DMA分区方案，选定边界计量点与关阀位置，制定分期实施计划。

计量设备部署

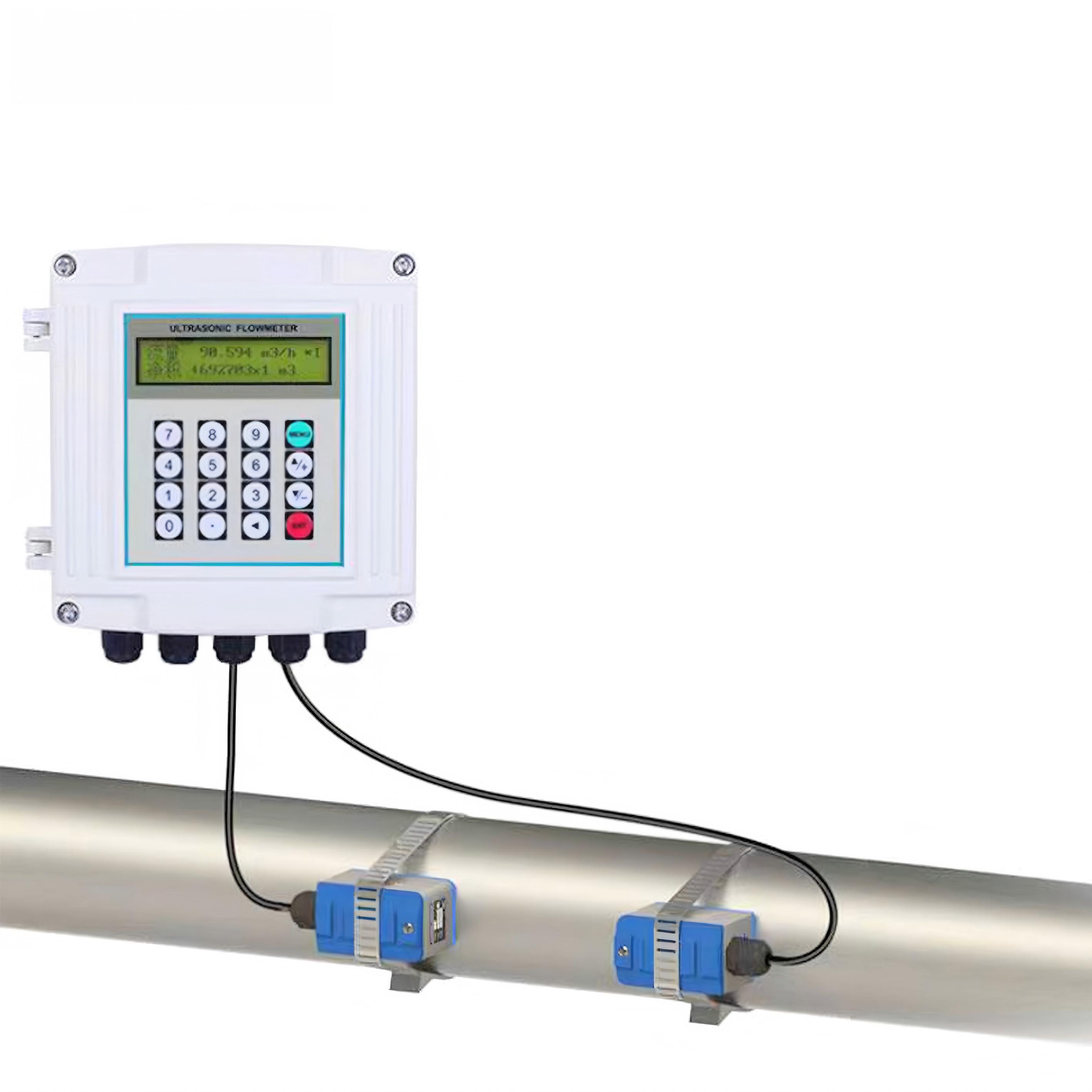

在DMA边界安装易彩LGF电磁流量计或外夹式超声波流量计，部署Hero V9 RTU终端实现流量/压力数据实时采集与远传，安装区域调压阀。

平台搭建与模型校核

搭建DMA漏损管理平台，导入管网GIS与用户数据，建立MNF分析模型，通过实际数据校核水力模型参数。

漏损排查与修复

根据MNF分析结果确定高漏损DMA优先级，采用相关检漏仪、噪声记录仪等手段精确定位漏点，指导管网修复。

持续监测与考核优化

平台持续监测各DMA漏损指标变化趋势，自动生成月度/季度漏损考核报告，动态优化DMA划分方案与压力管理策略。
