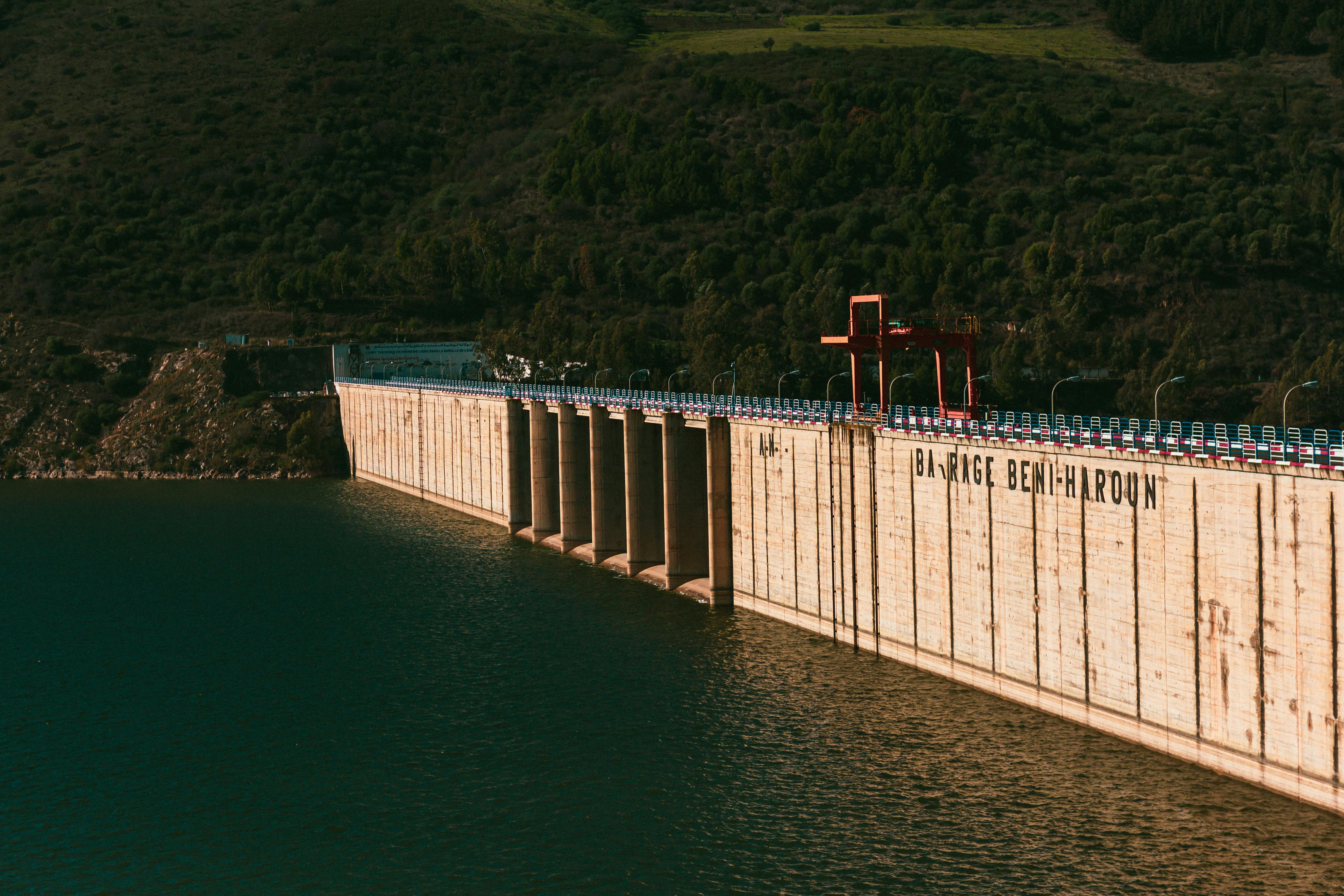

水库大坝安全监测系统解决方案
水库大坝安全监测系统以物联网感知技术为核心，在水库坝体及库区部署雷达水位计、可视化雷达摄像、渗压计、投入式液位计等智能传感设备，通过RTU遥测终端实时采集库水位、渗流量、坝体位移、降雨量等关键安全指标，数据经4G/北斗双链路传输至水库安全监测云平台，实现大坝安全状态的全面感知、智能预警和应急联动，为中小型水库"四预"（预报、预警、预演、预案）体系建设提供技术支撑。
方案概述
摘要
水库大坝安全监测系统以物联网感知技术为核心，在水库坝体及库区部署雷达水位计、可视化雷达摄像、渗压计、投入式液位计等智能传感设备，通过RTU遥测终端实时采集库水位、渗流量、坝体位移、降雨量等关键安全指标，数据经4G/北斗双链路传输至水库安全监测云平台，实现大坝安全状态的全面感知、智能预警和应急联动，为中小型水库"四预"（预报、预警、预演、预案）体系建设提供技术支撑。
方案优势
痛点分析
- 全国9.8万座水库中，中小型水库占95%以上，大部分缺乏自动化安全监测设施，仍依赖人工巡查
- 汛期暴雨天气下人工巡查危险且不及时，无法实现24小时不间断监控
- 坝体渗流、位移等隐患发展缓慢，人工观测频率低难以捕捉异常趋势
- 监测数据分散在不同纸质台账中，缺乏统一平台进行综合分析和趋势研判
价值产出
- 某省小型水库安全监测项目：为156座小(2)型水库安装雷达水位计和RTU终端，实现库水位自动监测和超汛限预警，汛期预警响应时间从4小时缩短至15分钟。
- 某市中型水库大坝安全监测改造：部署可视化雷达水位计+渗压监测+视频监控，系统成功捕捉到一次坝体渗流量异常增大事件，提前72小时发出预警避免险情。
- 某县山区水库群联网监管项目：42座水库接入统一监测平台，水库管理人员通过手机APP随时查看各库实时水情，巡查工作量减少60%。
方案详情
水库大坝安全监测系统解决方案
水库大坝安全监测系统解决方案以雷达水位计、可视化雷达摄像和智能RTU遥测终端为核心，构建覆盖库水位、渗流、坝体变形、水雨情等多要素的自动化监测网络，为水库安全运行管理和防汛调度提供实时、准确、可靠的数据支撑，是中小型水库“四预”体系建设的关键基础设施。
建设背景与需求
我国现有各类水库9.8万余座，其中中小型水库占比超过95%。这些水库大多建于上世纪50-70年代，工程老化、管理薄弱，被称为“头顶一盆水”的安全隐患。水利部明确要求到2025年底实现大中型水库和重点小型水库雨水情监测预报全覆盖，推进“四预”能力建设。
传统水库管理依赖管理员人工巡查观测，汛期暴雨天气下人员到达困难、观测数据时效性差、安全风险大。亟需建设自动化安全监测系统，实现“人防+技防”相结合的现代化水库管理模式。
系统架构
感知层
雷达水位计、可视化雷达、渗压计、位移计、雨量计、水质传感器等
采集传输层
Hero V9系列RTU终端，支持4G/北斗双链路传输，太阳能自供电
平台层
水库安全监测云平台，数据存储、智能分析、GIS展示、预警发布
应用层
实时监控大屏、移动APP、预警短信、应急预案联动、调度决策支持
核心监测模块
库水位自动监测
在大坝上游面安装80GHz高精度雷达水位计，非接触式测量库水位，精度±3mm，不受风浪、漂浮物、冰层影响。可视化雷达同步提供坝前实时视频画面，水位数据叠加在视频上，实现“看得见的水位”。
系统自动比对汛限水位、设计洪水位、校核洪水位，超限分级预警，为水库调度提供关键数据。
坝体渗流监测
在坝后渗压观测井中安装投入式液位计，实时监测坝基和坝体渗压水位变化。系统通过渗压-库水位相关性分析模型，自动识别异常渗流，渗透坡降超限即触发报警。
支持多点渗压数据联合分析，绘制渗流场等值线图，直观展示坝体渗流状态，有效评估大坝结构安全。
水雨情综合监测
集成翻斗式雨量计、气温/气压传感器，实时监测库区降雨量和气象条件。结合上游来水预报模型，预测未来6-24小时入库流量。
为水库调度提供“降雨-径流-入库-库水位”全链条预报数据，提升洪水预报的精准度。
视频监控与AI识别
可视化雷达水位计内置高清摄像头（200万像素以上），24小时实时监控坝面、溢洪道、放水设施等关键部位。
支持AI图像分析，自动识别坝面裂缝、滑坡迹象、非法垂钓/游泳等异常事件，实现水库安全智能巡检。
推荐产品配置
| 监测项目 | 推荐产品 | 技术特点 |
|---|---|---|
| 库水位 | 可视化雷达水位计 | 雷达+高清摄像，非接触式，±3mm精度 |
| 辅助水位 | 雷达物位计 | 26G/80G，适合下游河道水位监测 |
| 渗压监测 | 投入式液位计 | 不锈钢探头，量程0-200m，精度±0.1%FS |
| 数据采集 | Hero V9 RTU (EC32水文版) | 水文专用，支持SL651协议，北斗+4G双链路 |
| 偏远水库 | 微功耗自供电RTU | 太阳能+锂电池，无外电环境持续运行3年+ |
方案优势
“看得见”的水库
可视化雷达实现水位数据+实时视频一体化，告别“盲管盲测”。
全天候自动运行
太阳能自供电+北斗传输，山区无电无网也能持续监测。
智能预警
多参数联合分析，渗流异常、水位超限自动分级报警。
快速部署
非接触式安装，无需停库施工，单座水库1-2天即可完成部署。
产品特性
非接触式库水位监测
80GHz高精度雷达水位计，测量精度±3mm，不受风浪、漂浮物影响，免维护周期长。
可视化实时工况监控
雷达+高清摄像头一体化设备，水位数据叠加实时视频画面，真正做到“看得见、测得准”。
坝体渗流智能分析
投入式液位计监测坝后渗压井水位，结合库水位数据进行渗流量反演分析，异常渗流自动报警。
北斗+4G双链路传输
偏远山区水库优先北斗卫星短报文传输，4G覆盖区域双链路互备，确保汛期数据不中断。
太阳能自供电系统
微功耗RTU终端配合太阳能板和锂电池，无需外部供电，适应山区无电环境。
“四预”体系集成
预报（来水预测）、预警（超限报警）、预演（水库调度模拟）、预案（应急响应联动）。
实施路径
我们如何将智能化逐步融入您的基础设施。
大坝安全评估与监测方案设计
对大坝结构、渗流、变形等安全要素进行全面评估，制定符合水利部规范的自动化监测方案
传感器布设与数据采集
在坝体关键部位安装水位计、渗压计、位移计等传感器，通过RTU实现自动化数据采集
安全监测平台与预警系统
搭建大坝安全监测管理平台，实现数据可视化展示、趋势分析和多级安全预警
应急管理与长期运维
建立汛期加密监测和应急响应预案，确保监测系统长期稳定运行
