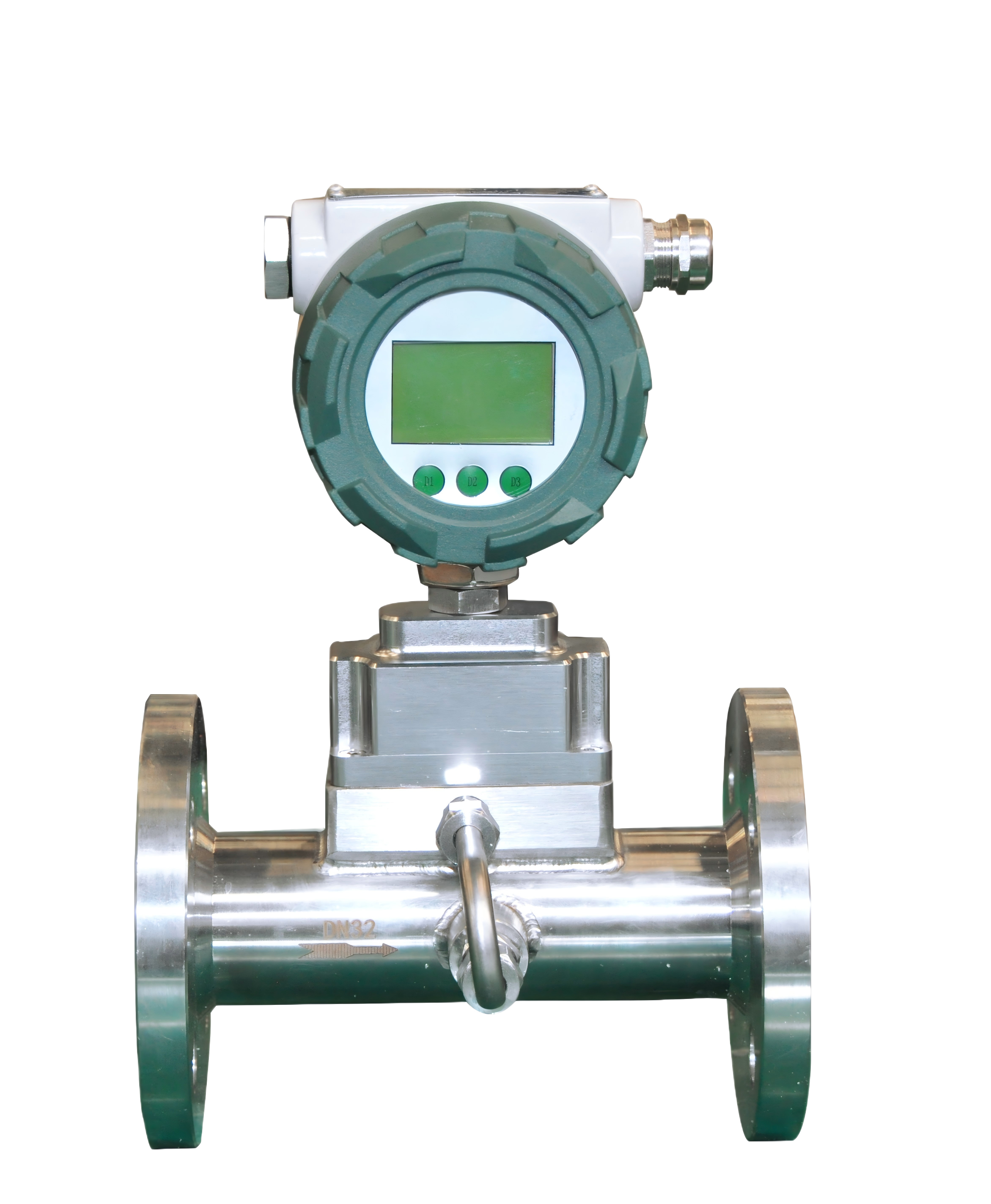

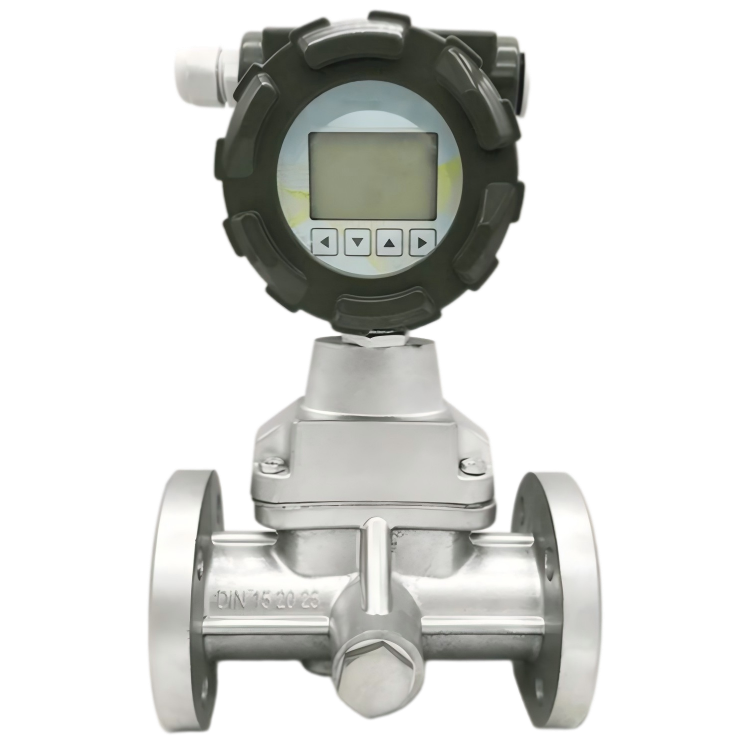

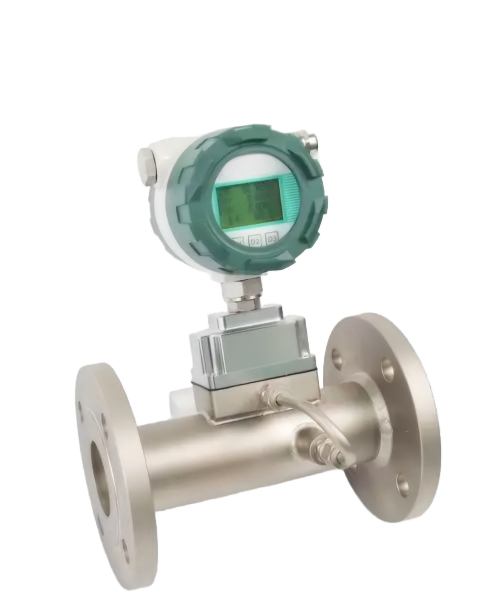

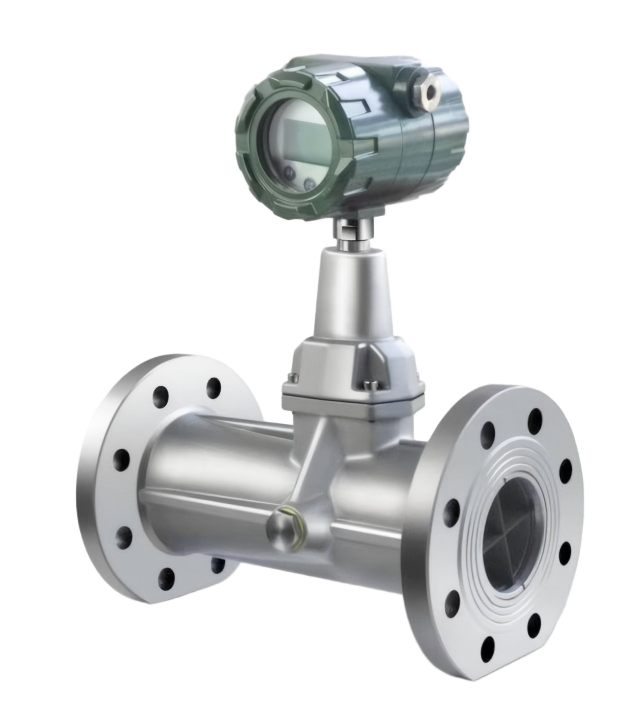

Вихревой расходомер с прецессией
Расходомеры

Вихревой расходомер с прецессией

Вихревой расходомер с прецессией объединяет функции измерения расхода, температуры и давления, а также автоматической компенсации температуры, давлени...

Key Features

Отсутствие движущихся механических частей, стабильная и надежная работа, не требует специального обслуживания при длительной эксплуатации
Интеллектуальный расходомер объединяет датчик расхода, микропроцессор, датчики давления и температуры
Автоматическая компенсация в реальном времени и коррекция коэффициента сжимаемости
Сигналы давления и температуры вводятся через датчики, обеспечивая высокую взаимозаменяемость

Показатели

Выходной сигнал Импульсный выход, 4~20 мА, RS485
Взрывозащита ExdIIBT6 Gb (опционально)
Материал корпуса Нержавеющая сталь 1Cr18Ni9Ti, Алюминиевый сплав ZL101A
Питание Литиевая батарея 3.6В, внешнее питание 24В постоянного тока
Consult Product

Key Features

Отсутствие движущихся механических частей, стабильная и надежная работа, не требует специального обслуживания при длительной эксплуатации
Интеллектуальный расходомер объединяет датчик расхода, микропроцессор, датчики давления и температуры
Автоматическая компенсация в реальном времени и коррекция коэффициента сжимаемости
Сигналы давления и температуры вводятся через датчики, обеспечивая высокую взаимозаменяемость
Низкое энергопотребление, возможность питания от встроенной батареи или внешнего источника
Высокая точность измерений, широкий диапазон измерений, отличная повторяемость
Передовая микропроцессорная технология обеспечивает мощный функционал и интуитивно понятный дисплей
Компактная конструкция, удобный монтаж и обслуживание, подходит для различных газовых сред

Вихревой расходомер с прецессией

Вихревой расходомер с прецессией — это высокоточный прибор для измерения расхода газа, основанный на явлении прецессии вихрей. Он широко применяется в нефтяной, химической, энергетической, металлургической и угольной промышленности для контроля различных газовых сред, отличаясь широким диапазоном измерений, простотой монтажа и эксплуатации.

Вихревой расходомер с прецессией - принцип работы и конструкция

Принцип работы вихревого расходомера

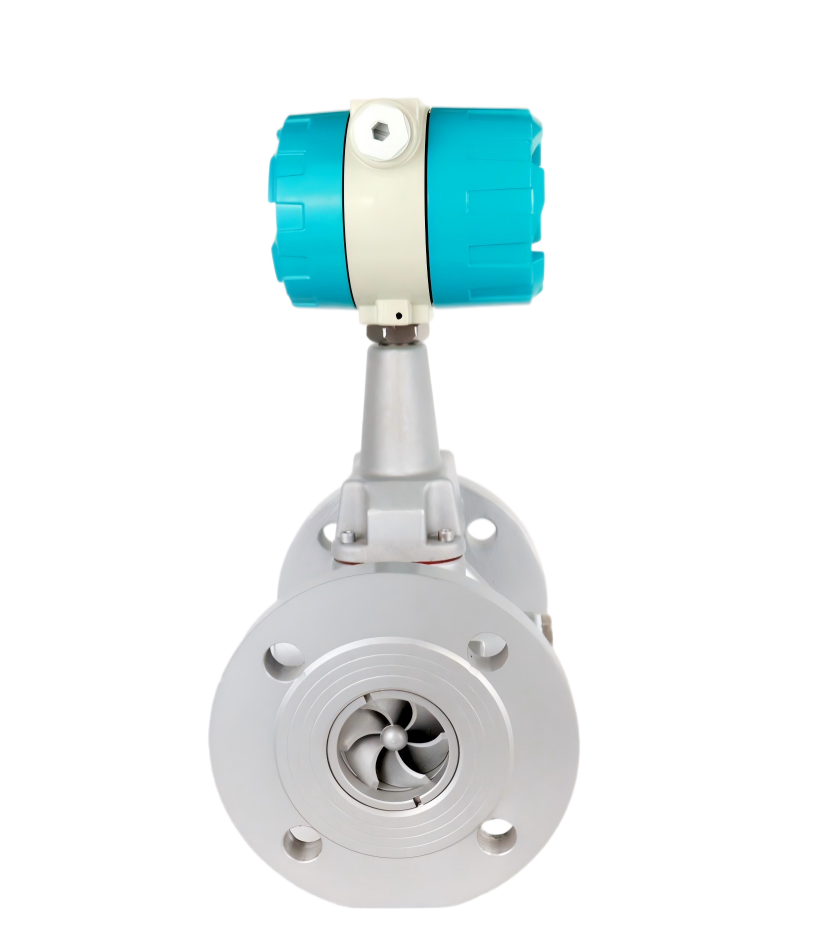

Проточная часть датчика по форме аналогична трубке Вентури. На входе установлена группа спиральных направляющих лопаток, которые заставляют поступающий газ создавать интенсивный вихревой поток.

При попадании в диффузор на вихрь воздействует обратный поток, вызывая его вторичное вращение — явление гироскопической прецессии. Частота этой прецессии строго пропорциональна величине расхода и не зависит от физических свойств газа.

Ключевые преимущества и особенности

Высокая надежность

Отсутствие движущихся механических частей обеспечивает стабильную и надежную работу без специального обслуживания при длительной эксплуатации.

Интеллектуальная конструкция

Прибор объединяет в одном корпусе датчик расхода, микропроцессор, датчики давления и температуры, обеспечивая комплексные измерения.

Автоматическая компенсация

Осуществляется автоматическая компенсация в реальном времени и коррекция коэффициента сжимаемости газа для повышения точности.

Универсальность питания

Низкое энергопотребление позволяет использовать питание от встроенной батареи или внешнего источника, что удобно для удаленных установок.

Вихревой расходомер с прецессией - обработка сигнала и дисплей

Обработка сигнала и отображение данных

Сигнал прецессии усиливается предусилителем, фильтруется и преобразуется в импульсный сигнал, пропорциональный скорости потока. Этот сигнал вместе с данными от датчиков температуры и давления поступает в микропроцессор.

Микропроцессор интегрирует и обрабатывает все данные. Результаты измерений, включая мгновенный и накопленный расход, а также температуру и давление, четко отображаются на жидкокристаллическом дисплее.

Технические характеристики расходомера

Параметр Описание
Принцип измерения Прецессия вихрей (гироскопический эффект)
Измеряемая среда Различные газы (природный, воздух, технологические газы)
Точность измерений Высокая, с отличной повторяемостью результатов
Диапазон измерений Широкий, обеспечивающий хорошую линейность
Конструктивные особенности Компактная конструкция, удобный монтаж и обслуживание
Функционал Мощный микропроцессор, интуитивно понятный дисплей
Вихревой расходомер с прецессией - применение в промышленности

Области применения в промышленности

Данный вихревой расходомер с предварительным закручиванием потока нашел широкое применение для измерения расхода различных газов в критически важных отраслях. Его надежность и точность делают его идеальным выбором для сложных условий.

Ключевые области использования включают нефтяную и газовую промышленность, химические производства, энергетику (включая контроль топливного газа), металлургию и угольную промышленность для технологического контроля и учета.

Дополнительные преимущества и монтаж

Вихревой расходомер с прецессией - компактная конструкция

Компактная конструкция расходомера обеспечивает удобство монтажа даже в стесненных условиях на трубопроводах.

Вихревой расходомер с прецессией - взаимозаменяемость датчиков

Сигналы давления и температуры вводятся через стандартные датчики, что обеспечивает высокую взаимозаменяемость и упрощает обслуживание.

Передовая микропроцессорная технология лежит в основе прибора, обеспечивая мощный функционал, стабильность и долгий срок службы.
