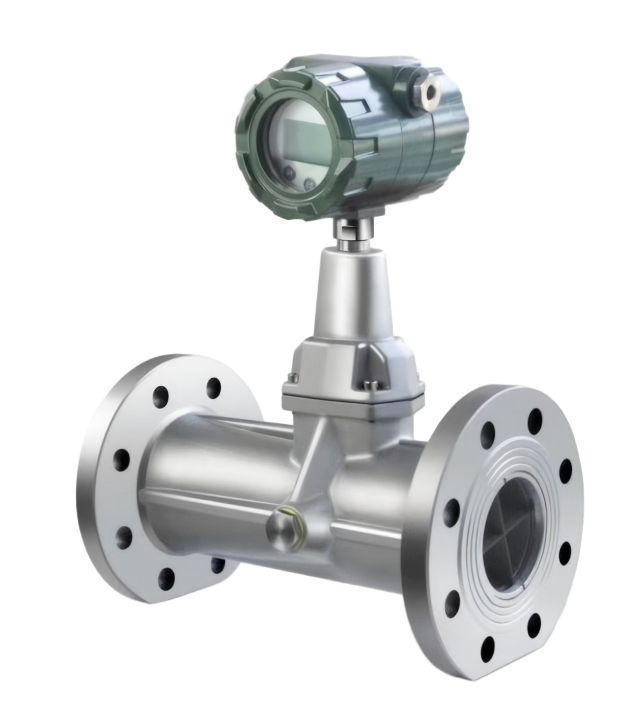

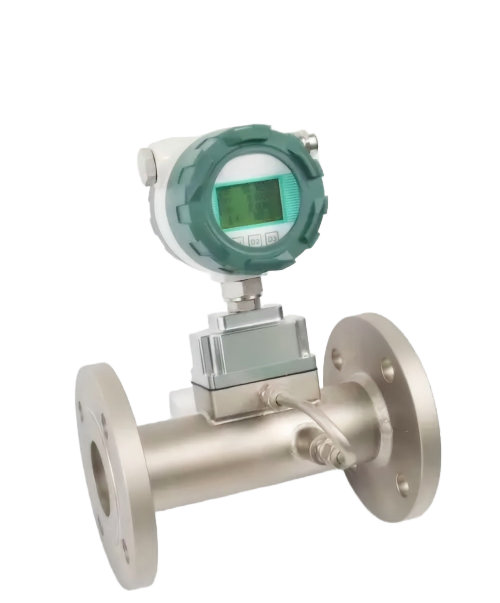

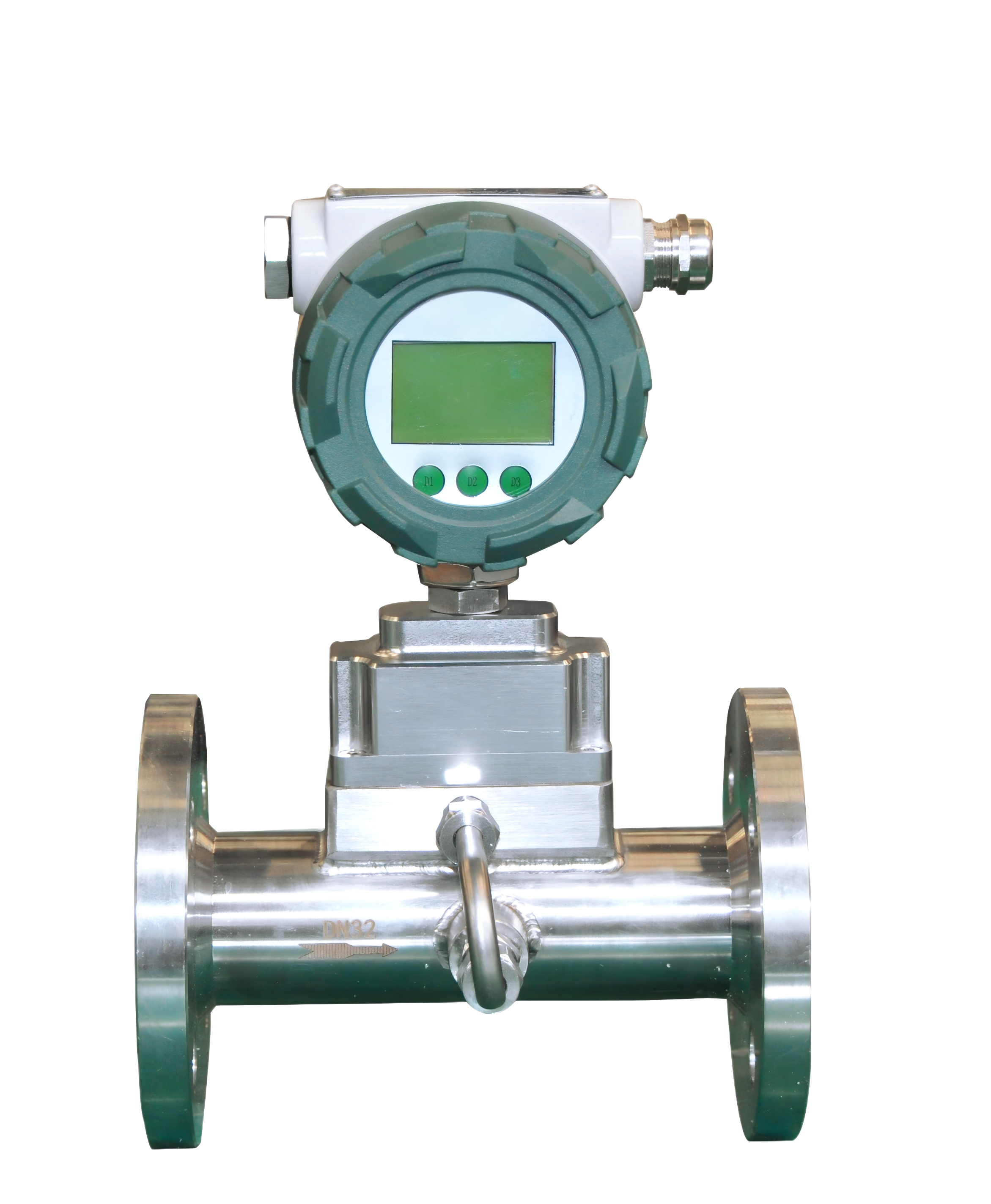

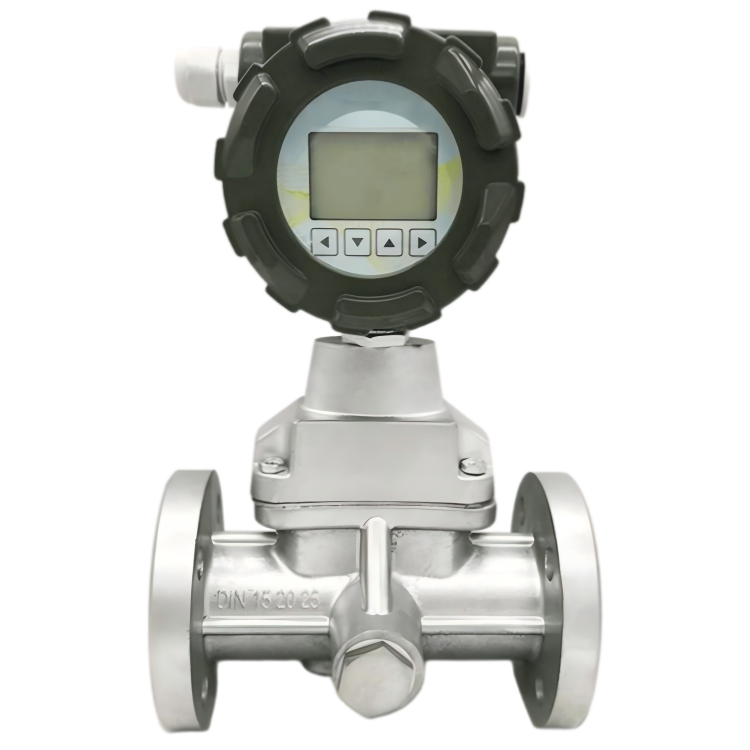

旋进旋涡流量计
旋进旋涡流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
关键特性
性能指标
| 公称压力 | 1.6 、2.5、4.0、6.3mpa |
| 公称通经 | DN15~200 |
| 壳体材质 | 不锈钢 1Cr18Ni9Ti、铝合金 ZL101A |
| 环境温度 | -30℃~+65℃ |
关键特性
旋进旋涡流量计：工业气体计量的精密解决方案
旋进旋涡流量计是一种利用气体流经传感器时形成的涡流进动现象进行测量的精密仪表，其进动频率与流量大小成正比。该流量计以其流量范围宽、操作维修简单、安装使用方便等核心优势，广泛应用于石油、化工、电力、冶金及煤炭等行业的气体计量领域。
旋进旋涡流量计工作原理

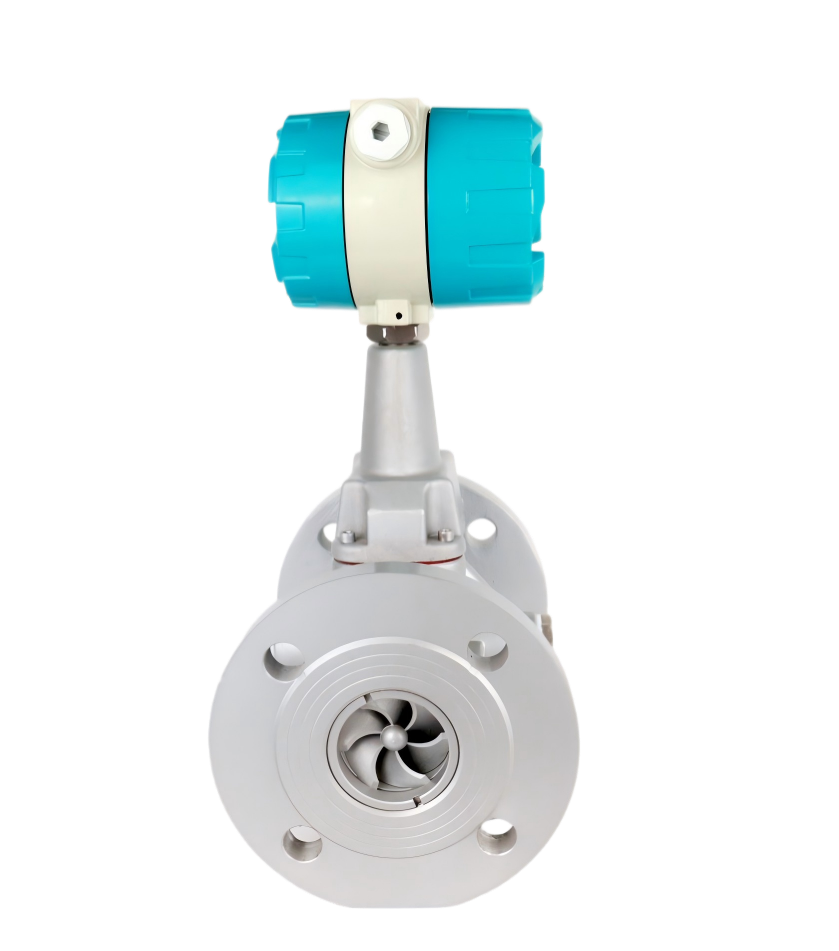

流量传感器的流通剖面采用类似文丘里管的型线设计。在入口侧安装有一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片会迫使流体产生剧烈的旋涡流。
当流体进入扩散段时，旋涡流受到回流的作用，开始进行二次旋转，从而形成独特的陀螺式涡流进动现象。该进动频率与流量大小成正比，且不受流体物理性质和密度变化的影响。
智能信号处理与显示
检测元件测得流体二次旋转进动频率，能在较宽的流量范围内获得良好的线性度。信号经前置放大器进行放大、滤波和整形，转换为与流速成正比的脉冲信号。
这些脉冲信号再与集成的温度、压力等检测信号一同被送往微处理器进行积算处理。最终，测量结果（包括瞬时流量、累积流量及温度、压力数据）清晰地显示在液晶显示屏上。
旋进旋涡流量计核心产品特性
- 结构稳定可靠：内部无机械可动部件，运行稳定可靠，长期使用无需特殊维护，降低了气体计量现场的运维成本。
- 高度集成智能化：智能型流量计集成了流量探头、微处理器、压力传感器和温度传感器于一体，结构紧凑，功能强大。
- 精准动态补偿：具备自动实时跟踪补偿和压缩因子修正功能，确保在不同工况下气体流量测量的高精度。
- 信号互换性强：压力、温度信号采用传感器输入方式，标准化设计使得部件互换性强，便于维护和升级。
灵活供电与低功耗：整机功耗极低，既可采用内置电池长期供电，满足无外接电源场合的应用需求，也可连接外部电源，适用性广泛。
无机械可动部件
稳定可靠免维护
四合一集成
流量+压力+温度+微处理器
动态补偿
实时跟踪+压缩因子修正
低功耗设计
内置电池或外接电源
宽流量范围
适应多种工况条件
高线性度
检测精度稳定可靠
广泛的气体计量应用场景
凭借其可靠的性能和简便的安装维护特点，旋进旋涡流量计已成为工业气体测量的优选方案。它特别适用于需要稳定、长期计量的复杂工业环境。
在石油、化工行业的原料气、过程气测量，电力行业的燃气计量，以及冶金、煤炭行业的各类气体监控中，该流量计均表现出色，有效保障了生产运营与能源管理的数据准确性。
旋进旋涡流量计的安装与维护建议
旋进旋涡流量计内部无机械可动部件，长期运行无须特殊维护。安装时应使气体流向与传感器标注方向一致，保证管路密封可靠；压力、温度信号采用传感器输入方式，互换性强，后续更换维护方便。
