液体涡轮流量计
液体涡轮流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏、安装维护、使用方便等特点。适用于测量封...
关键特性
性能指标
| 公称压力 | 1.6MPa~25MPa |

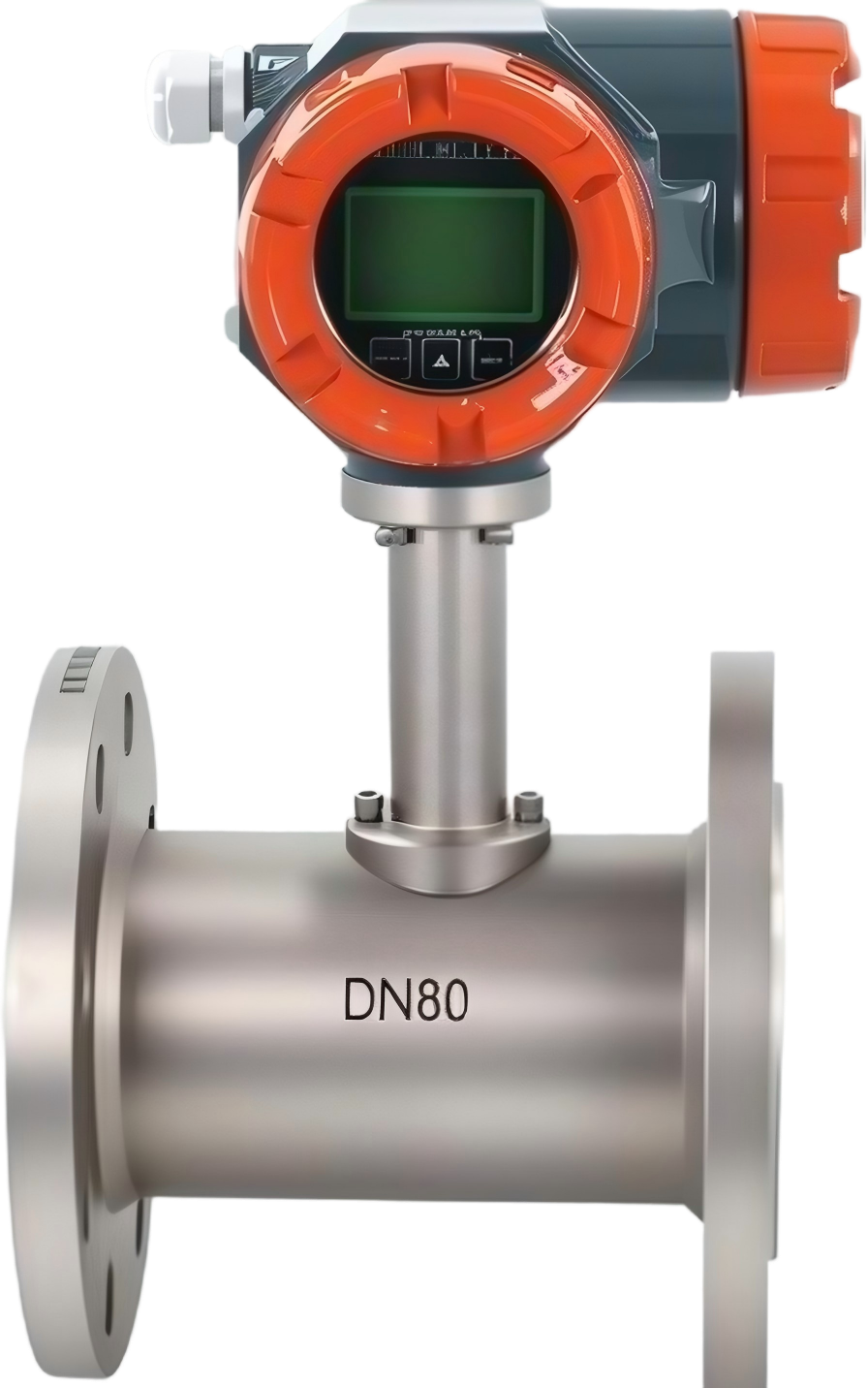

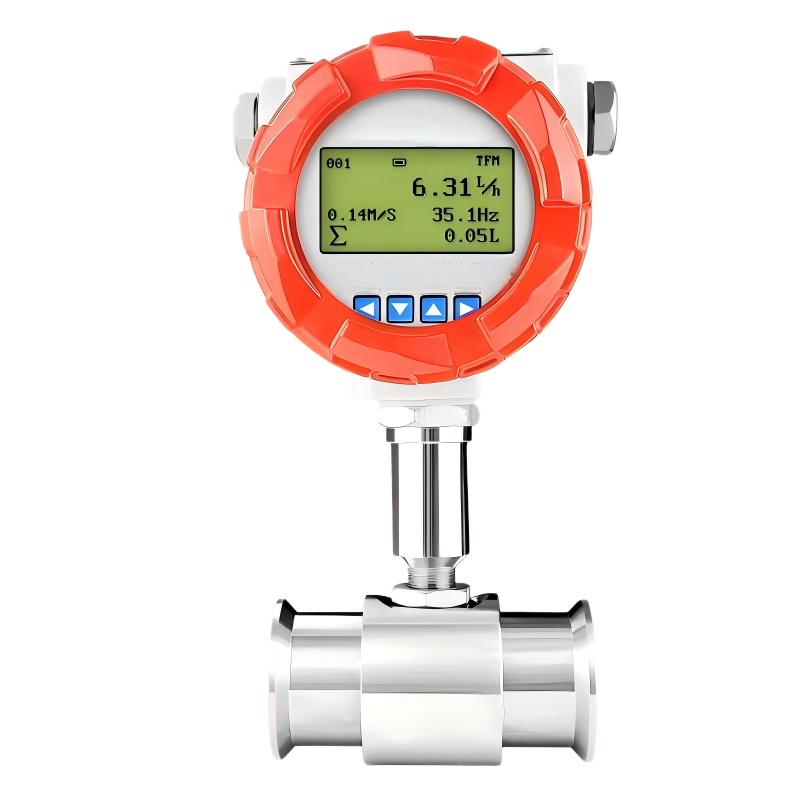

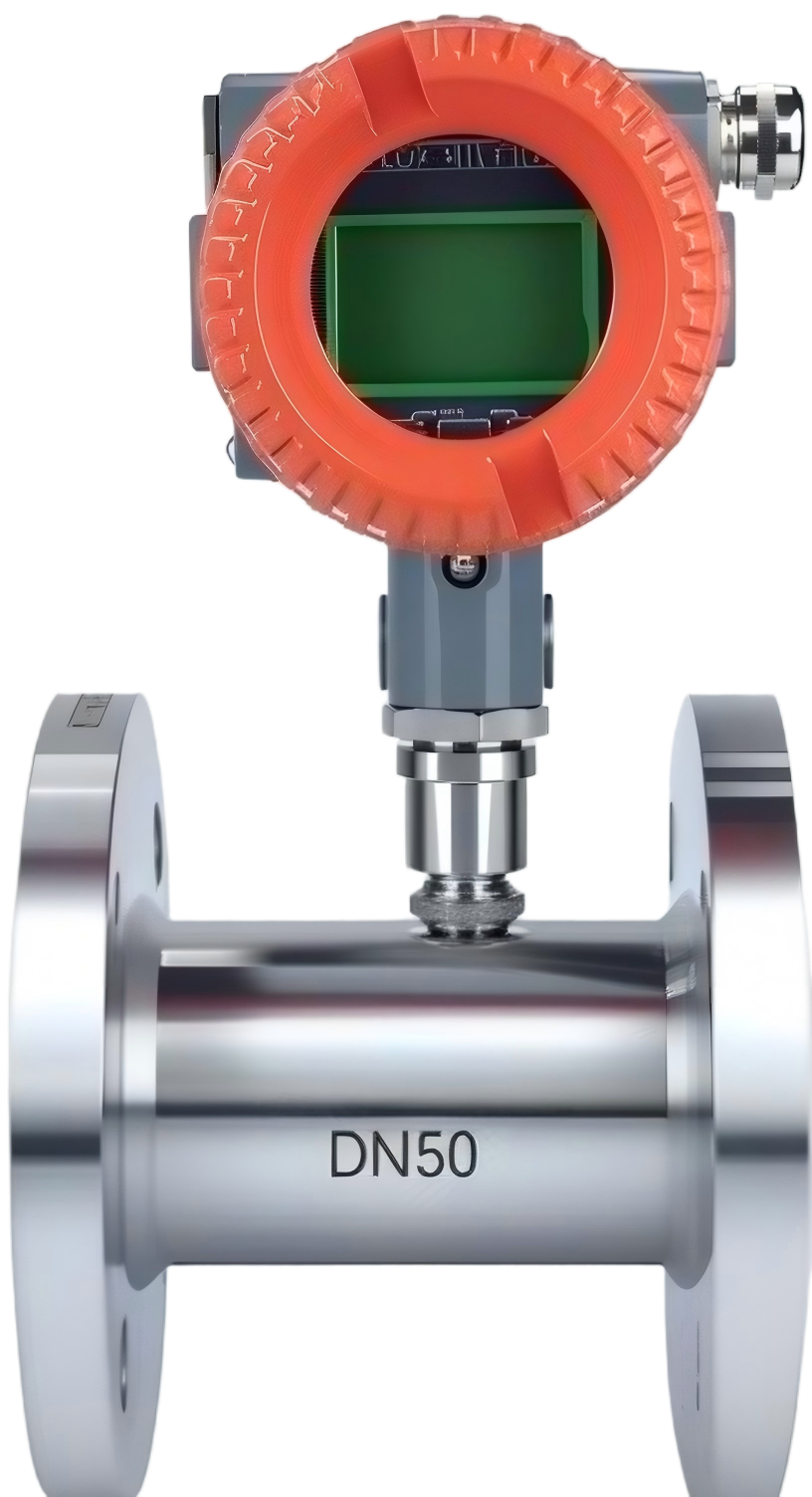

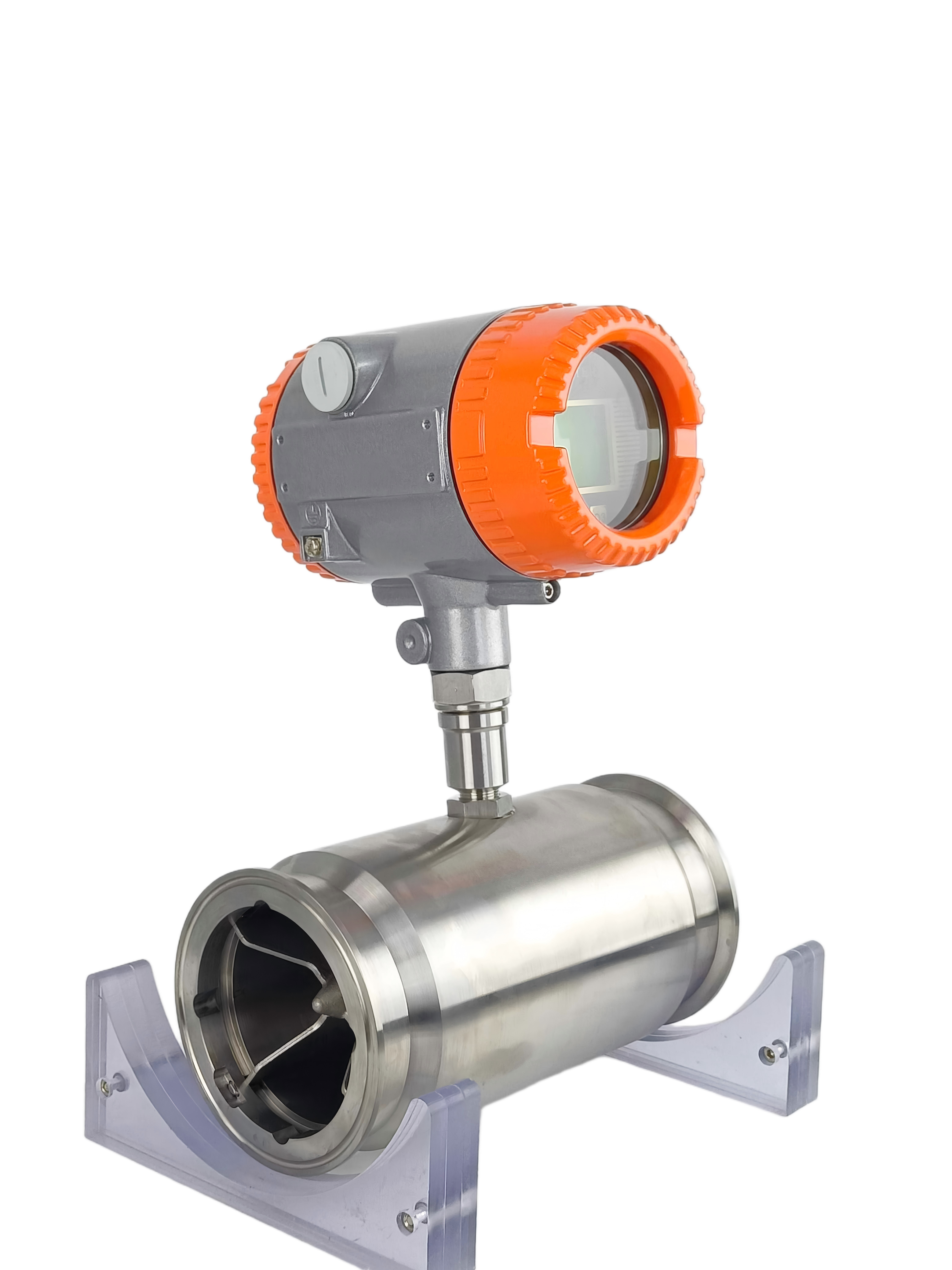

| 公称通径 | 法兰连接式：DN15~DN300 卡箍连接式：DN10~DN100 螺纹连接式：DN4~DN100 |
| 精确度 | 1.0级 |
| 输出信号 | 脉冲、4～20mA、RS485）、HART、GPRS |
关键特性
液体涡轮流量计概述
液体涡轮流量计是叶轮式流量计的主要品种，由传感器和转换显示仪组成，用于封闭管道中测量液体体积流量和总量。作为一种速度式仪表，它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号，是流量计量和节能的理想仪表。
其输出信号为频率，易于数字化，广泛用于测量封闭管道中腐蚀性较小、无纤维、颗粒等杂质的液体，在石油、化工、科研、国防、计量等领域应用广泛。
液体涡轮流量计的核心优势
涡轮流量计具有精度高、重复性好、结构简单、运动部件少、耐高压、测量范围宽等显著优点。其体积小、重量轻、压力损失小且维修方便，非常适合工业现场的流量测量需求。
涡轮流量计的输出是频率调制式信号，这不仅提高了检测电路的抗干扰性，还简化了整个流量检测系统。同时，它还可以进行定量控制、超量报警等操作。
工作原理与信号输出
传感器采用多叶片的转子感受流体的平均流速，从而推导出流量或总量。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应频率信号。
叶轮的转速正比于流量，感应线圈和磁体一起固定在壳体上。产生的脉冲频率经过频率－电压转换，即可指示瞬时流量，实现精准测量。
液体涡轮流量计主要技术特性
高精度测量
精度一般可达±1%R、±0.5%R，高精度型可达±0.2%R，满足贸易结算等高要求场景。
优异重复性
短期重复性可达0.05%～0.2%，经常校准可达到极高的准确度，是贸易结算优先选用的流量计。
强信号输出
输出脉冲频率信号，原始频率范围10Hz～1.5KHz，信号能力强，无零点漂移，抗干扰能力强。
宽量程比
最大量程比可达1:20，测量范围宽，能够适应不同的流量工况变化。
便捷安装维护
结构紧凑轻巧，安装维护方便，流通能力大，有效降低运维成本。
数字化连接
输出脉冲频率信号适用于总量计量及与计算机连接，便于系统集成和数据分析。
应用场景与领域
液体涡轮流量计广泛用于测量封闭管道中腐蚀性较小，且无纤维、颗粒等杂质的液体。其高精度和可靠性使其成为定量控制、超量报警等功能的理想选择。
目前，该仪表已广泛应用于石油、化工、科研、国防、计量等关键领域，为工业流程控制与能源计量提供了强有力的支持。

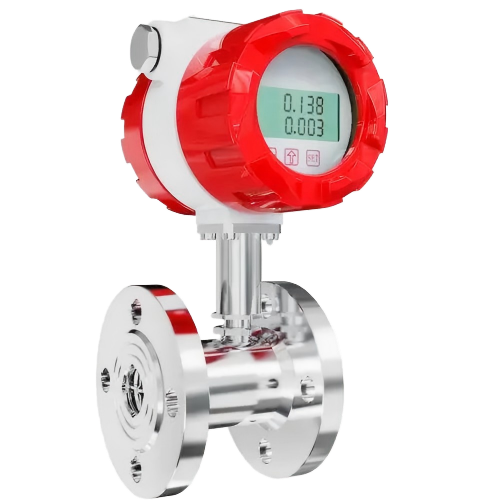

产品结构与特点展示
液体涡轮流量计结构简单，运动部件少，耐高压，这些特点确保了其在复杂工业环境下的长期稳定运行。其传感器和转换显示仪的分离式设计，也使得安装与维护更为灵活方便。
凭借精度高、重复性好、压力损失小等综合优势，液体涡轮流量计在封闭管道液体测量中持续发挥着重要作用，是提升生产效率和实现精准计量的关键设备。
