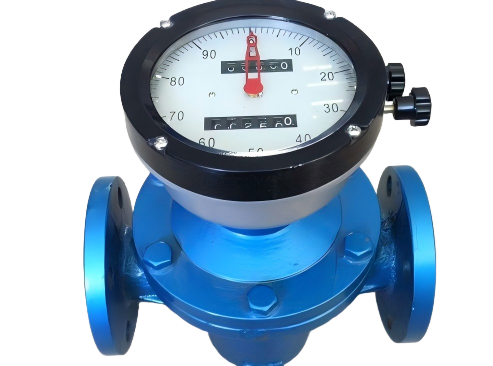

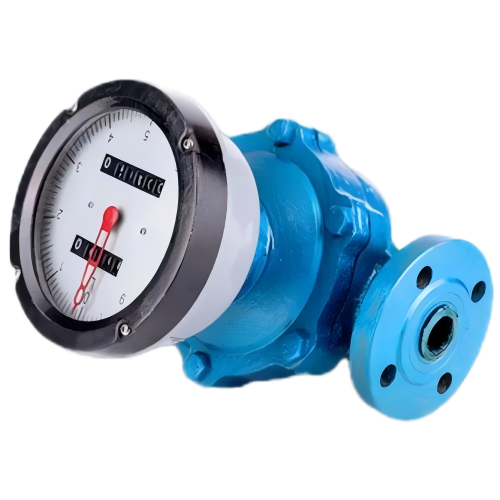

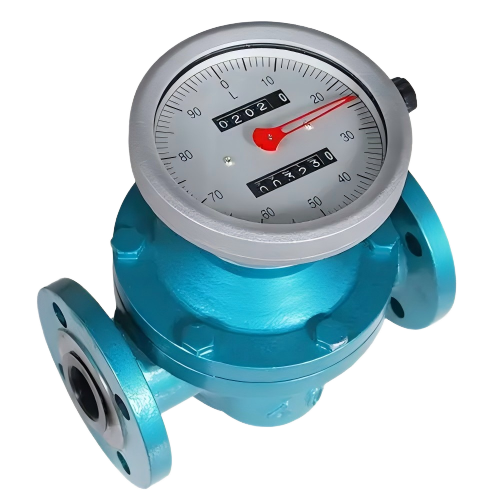

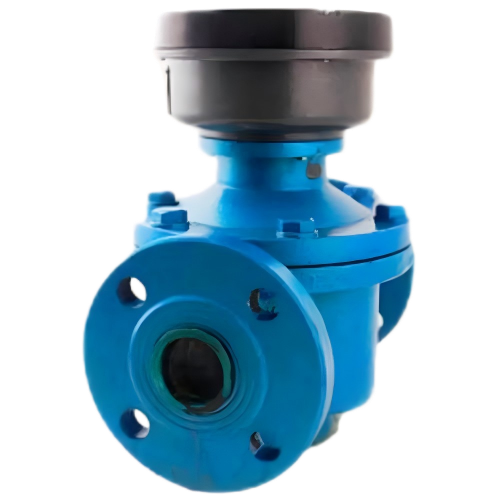

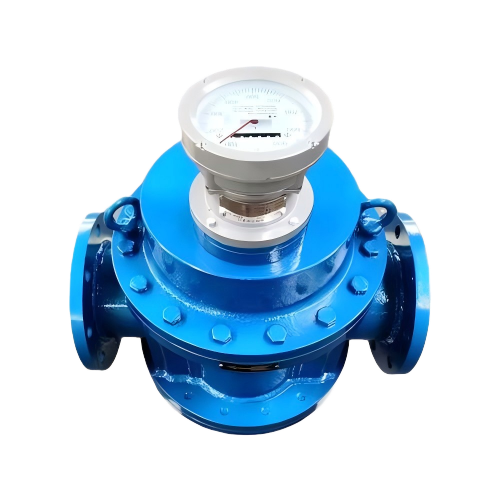

椭圆齿轮流量计
椭圆齿轮流量计是典型的容积式流量计之一，用于计量在一定压力下充满管道的液体流量。它具有结构简单，准确度高，使用可靠，对进出口管道内的流场无特殊要求，被测介质的粘度范围和流量范围都很宽广等特点。因而被广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。椭圆齿轮流量计特别适用于油品燃料的...
关键特性
性能指标
| 公称通径 | DN10 ～ DN200 |
| 材质 | 铸铁、铸钢、不锈钢 |
| 精度等级 | 0.5级，0.2级 |
| 输出 | 脉冲输出、4~20mA，RS485 |
关键特性
椭圆齿轮流量计：高精度液体容积式计量仪表
椭圆齿轮流量计是一款集指针显示、字轮累积计数及回零装置于一体的轻型容积式流量仪表，专为各工业领域的液体流量控制与测量而设计。它以其量程大、精度高、使用维修方便等核心优势，成为原油、柴油、汽油等多种液体介质流量计量的理想选择。
椭圆齿轮流量计的工作原理
当流体进入流量计后，进出口之间的压力差会推动一对精密啮合的椭圆齿轮旋转。齿轮与壳体之间形成固定的半月形容积腔。
在旋转过程中，这些容积腔被依次充满和排空流体。椭圆齿轮每旋转一周，所排出的流体体积是一个固定值，通过累计旋转圈数即可实现流体的精确计量。
椭圆齿轮流量计核心产品特性
- 高精度计量：计量精度高，可达0.5%至0.2%，确保液体流量测量数据的可靠性。
- 材质多样可选：外壳和核心转子可根据介质特性，选用铸铁、铸钢或不锈钢等多种制造材料。
- 高粘度介质适用：可对高粘度介质实现很好的计量效果，并可选配机械式或远传式显示输出。
- 稳定可靠耐用：结构简单，准确度高，使用可靠，维护方便，保障长期稳定运行。
广泛的工业液体流量计量应用
通过选用不同的制造材料，这款容积式流量计能够满足石油、化工、医药、食品、冶金、电力、交通等众多关键领域的液体流量计量需求。
无论是腐蚀性化工液体、高卫生标准的食品医药介质，还是高粘度的油品，椭圆齿轮流量计都能提供可靠的测量解决方案。
椭圆齿轮流量计技术规格与标准
| 项目 | 规格/描述 |
|---|---|
| 产品类型 | 轻型容积式流量计（椭圆齿轮式） |
| 显示方式 | 指针显示，字轮累积计数，带回零装置 |
| 执行标准 | 中华人民共和国专业标准 JJG667-2010《液体容积式流量计》 |
| 远传防爆等级 | Exdb ⅡCT6 Gb; ExtbⅢCT85℃Db |
| 适用介质 | 原油、柴油、汽油等各类液体，可测高粘度介质 |
| 主要材质 | 铸铁、铸钢、不锈钢（可选） |
可靠的安装与使用维护
椭圆齿轮流量计结构设计简洁，这使其在安装、使用和后续维护方面都非常方便。用户可以根据现场工况和测量需求，灵活选择机械式就地显示或带远传信号的防爆型号。
其坚固的构造和可选的高品质材料，确保了仪表在恶劣工业环境下的长期可靠运行，是流程工业中实现成本控制与能源管理的得力工具。
椭圆齿轮流量计的选型与安装要点
选用椭圆齿轮流量计时，可根据被测介质特性选择铸铁、铸钢或不锈钢材质的外壳和转子；计量原油、柴油、汽油等油品或高粘度介质时，对进出口管道流场无特殊要求，安装布置灵活。显示方式可按需选择机械式或远传式。
椭圆齿轮流量计的使用与维护建议
日常使用中建议保持被测液体清洁，避免杂质进入计量腔影响齿轮转动。产品执行JJG667-2010《液体容积式流量计》标准，可按期检定，长期保持0.5%～0.2%的计量精度。
? 参考来源
- 中华人民共和国国家计量检定规程 JJG667-2010《液体容积式流量计》
- 椭圆齿轮流量计产品技术手册与选型指南
