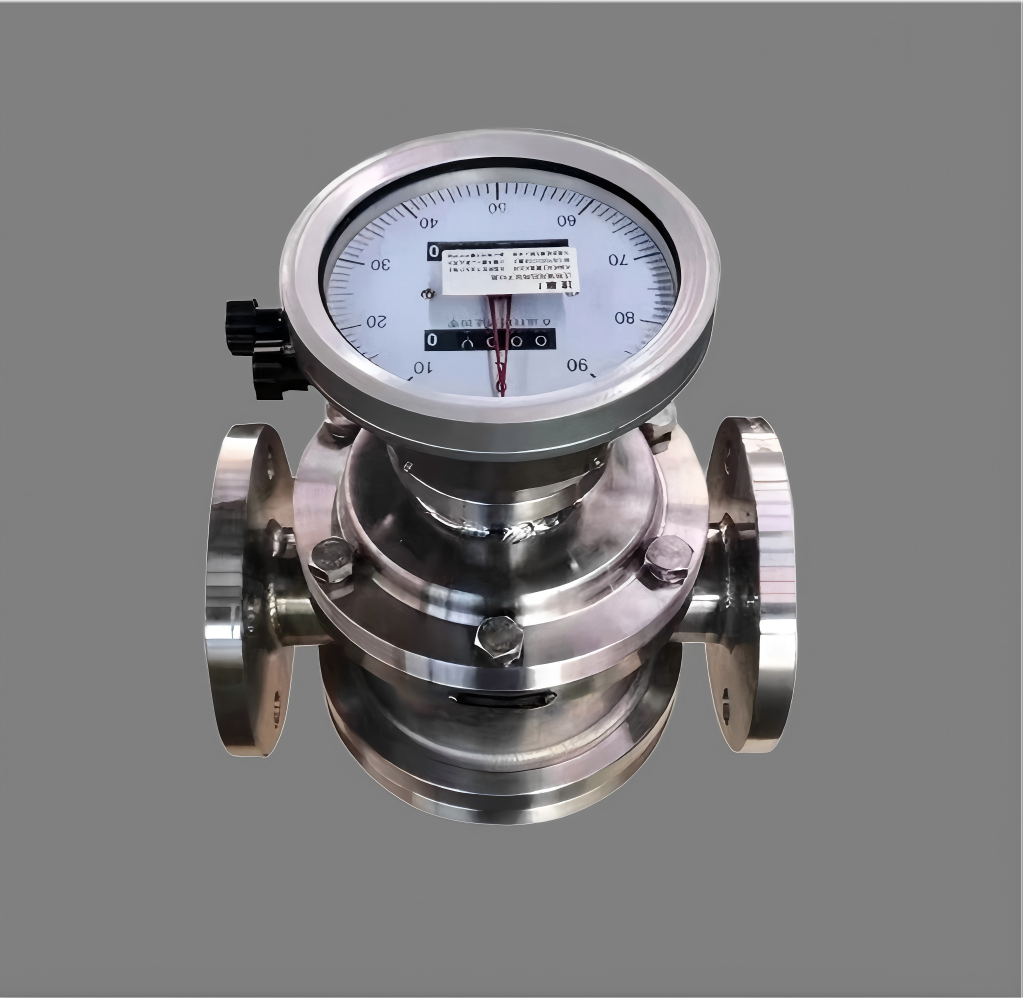

腰轮流量计
腰轮流量计是容积式流量计的一种。产品设计新颖、外形美观、结构合理。腰轮流量计具有重量轻、精度高、安装使用方便等特点，广泛应用于石化、电力、冶金、交通、国防以及商贸等部门对油品的计量
关键特性
性能指标
| 中华人民共和国专业标准 | JJG667-2010《液体容积式流量计》 |
| 准确度等级 | 0.5级、0.2级 |
| 工作温度 | AL 系列(- 20℃~+60℃),EL 、LL(-40℃~+60℃) 。 特殊要求时，设计加高温散热筒 可达(60℃~200℃) |
| 远传显示现场防爆等级 | Ex db IICT6 Gb;Ex tb IICT85℃ Db |
关键特性
腰轮流量计：高精度容积式流体测量仪表
腰轮流量计，又称罗茨流量计，是一种用于精确测量流经管道的液体或气体体积流量的容积式流量计。它在石油化工、天然气计量及精细化工等行业中，为生产控制和贸易结算提供至关重要的准确数据。
腰轮流量计的工作原理
腰轮流量计的测量室内有一对相互啮合的腰轮（转子）。当流体通过流量计时，在进出口流体压力差的作用下，腰轮会交替旋转。
腰轮每旋转一周，就会排出固定体积的流体。通过对腰轮旋转次数进行计数，即可精确计算出流体的总体积流量。例如，若单次排出体积为V，旋转n周，则总流量为nV。
腰轮流量计的核心结构组成
腰轮流量计主要由计量室、腰轮、驱动齿轮、密封联轴器和计数显示装置等部分构成。计量室是腰轮转动和实现流体定量排出的核心空间。
驱动齿轮确保两个腰轮同步啮合转动，密封联轴器将转动精准传递至外部的计数显示装置，最终直观地呈现出流体的累积流量和瞬时流量数值。
腰轮流量计的主要特点与优势
高精度测量
在较宽流量范围内保持高精度，通常可达±0.5%甚至更高，是贸易结算和精密过程控制的理想选择。
介质适应性强
可测量从高粘度润滑油到低粘度水等多种液体和气体，对流体的清洁度要求相对不高，适应性强。
宽量程比
最大与最小可测流量之比可达10:1或更高，能满足流量变化较大的工艺流程的全程稳定测量需求。
稳定可靠
坚固的机械结构和容积式测量原理，确保了其在工业环境下的长期稳定运行和可靠性。
腰轮流量计的主要应用场景
在石油化工行业，腰轮流量计被广泛用于精确测量原油、成品油及各种化工液体的流量，为生产控制和贸易交接提供可靠依据。
在天然气输送与分配系统中，它负责准确计量气体流量，是能源管理和贸易结算的关键仪表。此外，在精细化工和制药等对精度要求极高的领域，它也用于精确控制原料和产品的配比与流量。
腰轮流量计产品系列与特性
针对不同的介质压力、粘度和腐蚀性，腰轮流量计提供了多种材质和型号，以满足多样化的工业测量需求。
AL型铸铁腰轮流量计
广泛用于各种油品及对铸铁不腐蚀的液体介质的精确计量，是通用性强的经济型选择。
EL型铸钢腰轮流量计
采用铸钢材质，适用于高压工况及具有一定腐蚀性的介质计量，具有更高的结构强度和耐压能力。
LL型铸铝轻型腰轮流量计
重量轻，适用于低粘度、低压、低腐蚀性介质的计量，常用于要求设备轻量化的场合。
腰轮流量计技术特性概述
| 项目 | 描述 / 参数 |
|---|---|
| 仪表类型 | 容积式流量计（罗茨流量计） |
| 测量原理 | 腰轮（转子）啮合旋转，定量排出流体 |
| 典型精度 | ±0.5% 或更高 |
| 量程比 | 可达10:1 或更高 |
| 适用介质 | 液体（水、油品等）与气体（天然气等） |
| 粘度适应性 | 宽，从低粘度到高粘度介质 |
| 主要型号 | AL型（铸铁）、EL型（铸钢）、LL型（铸铝） |
| 核心应用 | 石油化工、天然气计量、精细化工、贸易结算 |
