Ультразвуковой водосчетчик
Ультразвуковой водосчетчик — это новый тип счетчика воды, который измеряет и ото...
Key Features
Показатели
| Степень защиты (IP) | IP68 |
| Диапазон температур измеряемой среды | 0°C ~ +90°C (T30/90 опционально) |
| Класс электромагнитной обстановки | E1 |
| Обратный поток | Измеряется |
Key Features
Ультразвуковой водосчетчик
Ультразвуковой водомер — это современное устройство для точного учета расхода воды, основанное на измерении разницы в скорости распространения ультразвуковых сигналов по потоку и против потока. Данная технология обеспечивает высокую надежность и интеллектуальные функции, что делает его идеальным решением для бытового, коммерческого и промышленного применения.
Принцип работы ультразвукового водомера
Ультразвуковой водомер измеряет расход воды на основе ультразвуковой технологии. Он использует разницу в скорости распространения ультразвука по потоку и против потока для расчета скорости потока, а затем определяет объемный расход.
Ключевым преимуществом является отсутствие движущихся механических частей, что исключает износ и обеспечивает долгосрочную стабильность измерений. Это особенно важно для долгосрочного мониторинга водопотребления.
Конструкция и компоненты
Корпус счетчика
Корпус изготовлен из высококачественных коррозионностойких материалов, что обеспечивает плавное течение воды и длительный срок службы. На корпусе нанесена четкая маркировка с техническими параметрами устройства.
Ультразвуковой преобразователь и блок обработки
Ультразвуковой преобразователь осуществляет преобразование электрической энергии в ультразвуковую и обратно. Как минимум два преобразователя работают в паре, передавая и принимая сигналы.
Блок обработки сигналов обрабатывает слабые сигналы, вычисляет разницу во времени для определения скорости потока. Он оснащен микропроцессором и функциями проверки и коррекции данных для обеспечения высокой точности.
Блок хранения данных и дисплей
Блок надежно хранит данные о расходе, включая историческую информацию. Высококонтрастный 9-разрядный ЖК-дисплей отображает текущие и архивные показания.
Система имеет защиту от потери данных при отключении питания, что гарантирует сохранность информации и точность учета.
Ключевые характеристики и преимущества
Высокая точность
Класс точности 1 или 2. Измерение не подвержено влиянию примесей в воде и вибраций трубопровода.
Широкий диапазон
Адаптируется к малым и большим расходам, предотвращая недоучет и перегрузку счетчика.
Долгий срок службы
Отсутствие механического износа, устойчивость к суровым условиям и прочный корпус.
Интеллектуальность
Поддержка дистанционного считывания, удаленного мониторинга и функций самодиагностики.
Низкое энергопотребление
Модели с батарейным питанием имеют длительный срок службы батареи — более (6+1) лет.
Двунаправленный учет
Возможность измерения расхода как прямого, так и обратного потока воды.
Расширенные функции и возможности связи
Интеллектуальные технологии ультразвукового водомера
Ультразвуковой водосчетчик оснащен двухканальной системой измерения для высокой точности и стабильности. Резервированная конструкция обеспечивает нормальный учет даже при блокировке одного из каналов.
Встроенные функции самодиагностики сигнализируют о неисправности датчика расхода, обрыве датчика температуры, превышении диапазона измерения или низком заряде батареи.
Гибкие варианты связи и питания
Для снятия показаний на месте предусмотрен оптический интерфейс. Для удаленного мониторинга доступны опциональные проводные интерфейсы (M-BUS, RS-485) или беспроводной интерфейс LoRa.
Для создания IoT-счетчика можно выбрать встроенные модули связи GPRS или NB-IoT. Питание может осуществляться от встроенной литиевой батареи, шины M-BUS или внешнего источника (DC 7.5～24V).

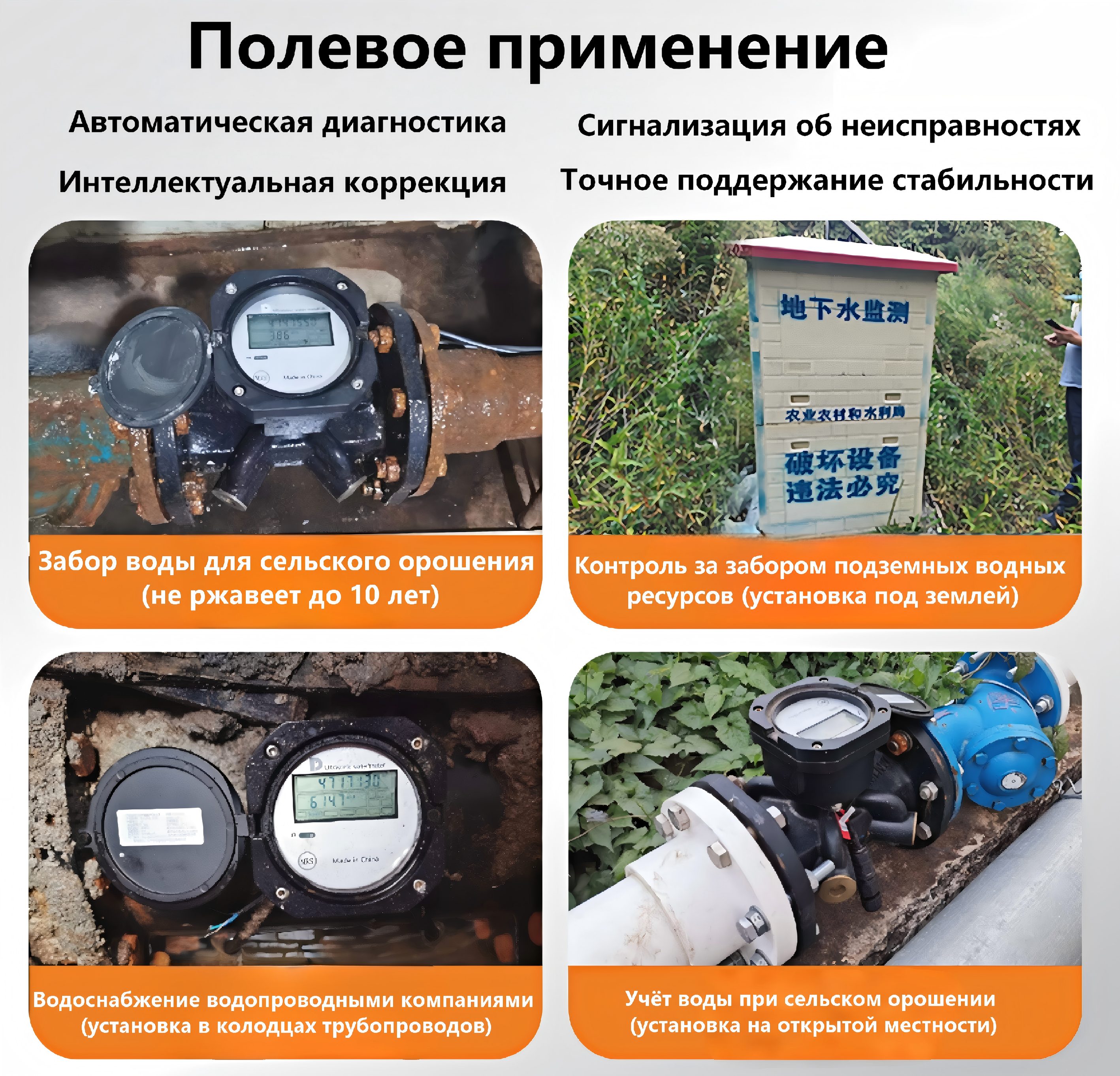

Области применения ультразвуковых водомеров
Бытовое и коммерческое водоснабжение
Идеально подходит для точного учета в жилых комплексах и коммерческих зданиях, таких как торговые центры. Обеспечивает удобное снятие показаний и справедливое распределение затрат на воду.
Промышленное и муниципальное водоснабжение
Помогает предприятиям в мониторинге водопотребления и контроле затрат, легко интегрируется в автоматизированные системы управления. Применяется в муниципальных трубопроводах для мониторинга расхода и распределения ресурсов.
Сельскохозяйственное орошение
Обеспечивает точный учет воды для орошения, способствуя реализации водосберегающих технологий и рационального использования водных ресурсов в сельском хозяйстве.
Основные технические параметры
| Параметр | Описание / Значение |
|---|---|
| Принцип измерения | Ультразвуковой, времяпролетный метод |
| Класс точности | 1 или 2 |
| Конструкция измерения | Двухканальная, резервированная |
| Учет потока | Двунаправленный (прямой и обратный) |
| Дисплей | Высококонтрастный ЖК, 9 разрядов |
| Срок службы батареи | Более (6+1) лет (встроенная литиевая) |
| Локальный интерфейс | Оптический порт для ИК-считывателя |
| Опции связи | M-BUS, RS-485, LoRa, GPRS, NB-IoT |
| Варианты питания | 1. Встроенная батарея; 2. Шина M-BUS; 3. Внешний источник DC 7.5～24V |
| Функции диагностики | Сигнализация неисправностей датчиков, диапазона, заряда батареи |
