Решение для системы мониторинга и учета водопотребления водных ресурсов
Система мониторинга и учета водопотребления водных ресурсов предназначена для органов управления водными ресурсами для мониторинга водопотребления, уровня и качества воды как подземных, так и поверхностных вод. Она может быть расширена для обеспечения дистанционного или автоматического управления насосами/затворами/клапанами для регулирования водопотребления. Система помогает управляющим органам понимать ситуацию с забором и потреблением воды на подведомственной территории, предоставляя crucialную поддержку для количественного управления водными ресурсами и оценки в рамках самой строгой системы управления водными ресурсами. Она способствует рациональному распределению и регулированию водных ресурсов, укрепляет взыскание водного налога, повышает уровень водосбережения в промышленном секторе и эффективность комплексного использования водных ресурсов, а также всесторонне продвигает строительство водосберегающего общества.
Overview
Кратко
Система мониторинга и учета водопотребления водных ресурсов предназначена для органов управления водными ресурсами для мониторинга водопотребления, уровня и качества воды как подземных, так и поверхностных вод. Она может быть расширена для обеспечения дистанционного или автоматического управления насосами/затворами/клапанами для регулирования водопотребления. Система помогает управляющим органам понимать ситуацию с забором и потреблением воды на подведомственной территории, предоставляя crucialную поддержку для количественного управления водными ресурсами и оценки в рамках самой строгой системы управления водными ресурсами. Она способствует рациональному распределению и регулированию водных ресурсов, укрепляет взыскание водного налога, повышает уровень водосбережения в промышленном секторе и эффективность комплексного использования водных ресурсов, а также всесторонне продвигает строительство водосберегающего общества.
Key Advantages
Challenges
- Адаптация измерительных технологий для различных сценариев
- Надежность сбора, передачи и управления данными
- Сложность интеграции систем и взаимодействия между различными субъектами
- Требования соответствия политикам и обеспечения безопасности
Results
- Проект строительства по стандартизации водозаборных сооружений Управления водоснабжения водных ресурсов города Юнкан
- Проект строительства по стандартизации мониторинга и измерения водозабора и водопотребления уезда Цаннань
- Проект системы мониторинга водозабора предприятий в реальном времени района Сяошань
- Проект закупки и установки измерительного оборудования для комплексной реформы цен на воду в сельском хозяйстве уезда Цинтянь
Подробности решения
Решение для системы мониторинга и учета водопотребления водных ресурсов
Решение для системы мониторинга и учета водопотребления водных ресурсов — это комплексная платформа, разработанная для органов управления водными ресурсами. Она обеспечивает точный мониторинг объемов водопотребления, уровня и качества подземных и поверхностных вод, а также предоставляет возможности для дистанционного управления насосами, шлюзами и клапанами, что является ключевым инструментом для реализации политики строжайшего управления водными ресурсами и построения водосберегающего общества.
Политический контекст и цели системы
В соответствии с «Планом строительства водосберегающего общества на 14-ю пятилетку», к 2025 году необходимо достичь полного охвата мониторингом водопотребления на крупных промышленных предприятиях. Система мониторинга водных ресурсов играет центральную роль в выполнении этих государственных задач.
Цели плана включают контроль общего водопотребления, повышение эффективности использования воды в промышленности и сельском хозяйстве, а также снижение потерь в водопроводных сетях. Наша система предоставляет технологическую основу для достижения этих количественных показателей.
Ключевые функции системы
Мониторинг и учет водопотребления
Для трубопроводов используются электромагнитные или ультразвуковые расходомеры, данные с которых собирает терминал. Для открытых каналов (сброс, орошение) применяются радарные или доплеровские расходомеры.
Все данные о мгновенном и накопленном расходе передаются по беспроводной сети на центральную платформу управления в реальном времени.
Интеллектуальный контроль и управление
Система позволяет осуществлять дистанционное управление насосами, клапанами и шлюзами. Управление может производиться по команде, по заданным параметрам или с помощью карты контроля водозабора.
Это обеспечивает точный контроль за объемами водопотребления и предотвращает несанкционированный забор воды.
Мониторинг состояния и аварийная сигнализация
Система непрерывно отслеживает рабочее состояние оборудования, уровень заряда батарей и целостность данных. Это гарантирует надежность работы системы мониторинга водопотребления.
При возникновении событий, таких как превышение лимита объема воды, низкий заряд или вскрытие шкафа, немедленно генерируются аварийные оповещения.
Отображение и хранение данных
Локальный цветной ЖК-дисплей терминала отображает информацию в реальном времени. Все данные многолетнего мониторинга водных ресурсов надежно хранятся на SD-карте и на облачной платформе.
Это обеспечивает долгосрочный анализ тенденций водопотребления и формирование отчетности.
Технические преимущества и соответствие стандартам
Наша система мониторинга водопотребления разработана в строгом соответствии с национальными отраслевыми стандартами, что гарантирует ее надежность, совместимость и легитимность данных для целей управления и налогообложения.
| Стандарт / Протокол | Описание и значение |
|---|---|
| SZY206-2016 | Протокол передачи данных мониторинга водных ресурсов. Обеспечивает единый формат обмена данными между устройствами и платформами. |
| SL651-2014 | Протокол связи данных гидрологического мониторинга. Гарантирует совместимость с общегосударственными гидрологическими сетями. |
| SL 180-2015 | Система прошла типовые испытания для телеметрических терминалов, подтверждающие ее пригодность для автоматического гидрологического наблюдения. |
| Надежность MTBF | Средняя наработка на отказ (MTBF) составляет ≥50 000 часов, что свидетельствует о высокой надежности оборудования для непрерывного мониторинга. |
Гибкость и масштабируемость архитектуры
Система поддерживает многоуровневую отчетность, позволяя одновременно передавать данные мониторинга водопотребления на платформы провинциального, городского и уездного уровней, а также в систему управления водным налогом.
Интервалы сбора, хранения и отправки данных полностью настраиваются под нужды конкретного проекта. Настройка параметров возможна через локальный порт, Bluetooth-приложение или удаленно.
Основные компоненты системы
Контрольно-измерительный терминал (Серия Hero V9-EC32)
Это ядро системы, выполняющее функции дистанционного сбора данных, управления и связи. Терминал оснащен цветным ЖК-дисплеем для локального отображения информации и может подключаться к широкому спектру датчиков: дождемерам, уровнемерам, расходомерам и измерителям скорости потока.
Он широко применяется для задач дистанционного мониторинга, учета и контроля потребления в водном хозяйстве, гидротехнике, а также в энергетическом секторе.
Шкаф управления оборудованием
Шкафы изготавливаются на заказ и содержат все необходимое оборудование для управления точкой мониторинга. На информационной табличке наносятся ключевые данные: название точки мониторинга водопотребления, QR-код оборудования, контакты обслуживающей и ответственной организаций.
Это упрощает идентификацию, обслуживание и ответственность за объекты системы учета водных ресурсов.
Системное программное обеспечение
Центральная облачная платформа предоставляет web-интерфейс для визуализации данных, формирования отчетов, настройки правил оповещений и анализа тенденций водопотребления. ПО обеспечивает безопасный доступ для различных уровней пользователей.
Ключевые характеристики решения
Высокая точность измерений
Поддержка различных типов высокоточных расходомеров, адаптированных к разным условиям измерения (трубопроводы, открытые каналы).
Технологии IoT
Возможности сбора и беспроводной передачи данных с глобальным охватом для создания единой сети мониторинга.
Интеллектуальный анализ
Встроенные инструменты для анализа данных, прогнозирования и поддержки принятия решений по управлению водными ресурсами.
Надежность и обслуживание
Высокая надежность оборудования и гарантия полного жизненного цикла, включая техническую поддержку и обслуживание.
Гибкая архитектура
Масштабируемая система с возможностью взаимодействия между несколькими ведомствами и уровнями управления.
Безопасность данных
Полное соответствие требованиям к защите данных, обеспечение целостности и конфиденциальности информации мониторинга.
Approach
Как мы внедряем интеллектуальные решения пошагово.
Этап исследования потребностей и планирования
Сформировать техническую команду для выезда на объект проекта, определить зоны мониторинга, расположение узлов учета, характеристики среды, параметры рабочих условий; одновременно провести согласование с соответствующими сторонами, такими как управление водным хозяйством, корпоративные пользователи, для подтверждения требований нормативного соответствия (частота отчетности данных, стандарты точности измерений) и функциональных потребностей (предупреждение об утечках, управление нормативами, формирование отчетов).
Этап проектирования решения
На основе документа с требованиями определить модели, количество и места установки оборудования, составить перечень оборудования и чертежи размещения; определить технические требования, такие как степень защиты оборудования (IP68 для уличного оборудования), периодичность калибровки.
Этап внедрения и развертывания

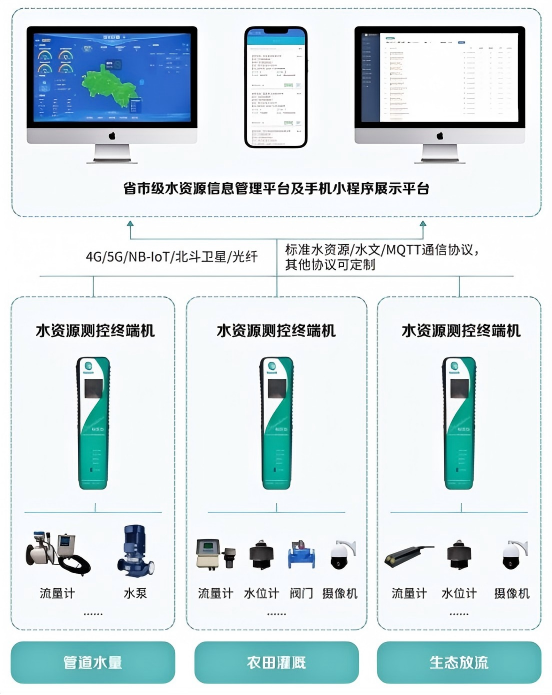

Установка оборудования строго в соответствии с проектными чертежами: в промышленных условиях необходимо обращать внимание на длину прямых участков трубопровода до и после расходомера [[IMG_1]], в муниципальных сетях следует избегать зон отрицательного давления и вибрации, в сельскохозяйственных оросительных системах необходимо обеспечить защиту оборудования от затопления и грозы; после установки выполнить крепление оборудования, подключение и наладку, обеспечив нормальное соединение оборудования с терминалом сбора данных.
Этап наладки и приемки
Провести опытную эксплуатацию системы в течение 1~3 месяцев, собрать выявленные проблемы и провести оптимизацию, протестировать показатели системы по пунктам в соответствии с требованиями, проверить документацию на соответствие нормам.
Recommended Hardware
Необходимые компоненты для этого решения.
Контрольно-измерительный терминал (Серия Hero V9 - EC60)
Контрольно-измерительный терминал (Серия Hero V9 - EC60) — э...
Низкоэнергопотребительный портативный терминал удаленного телеметрического контроля (серия Hero V9)
Низкоэнергопотребительный портативный терминал удал...
Контрольно-измерительный терминал (Серия Hero V9 - EC32)
Данное изделие обладает функциями дистанционного сбо...
