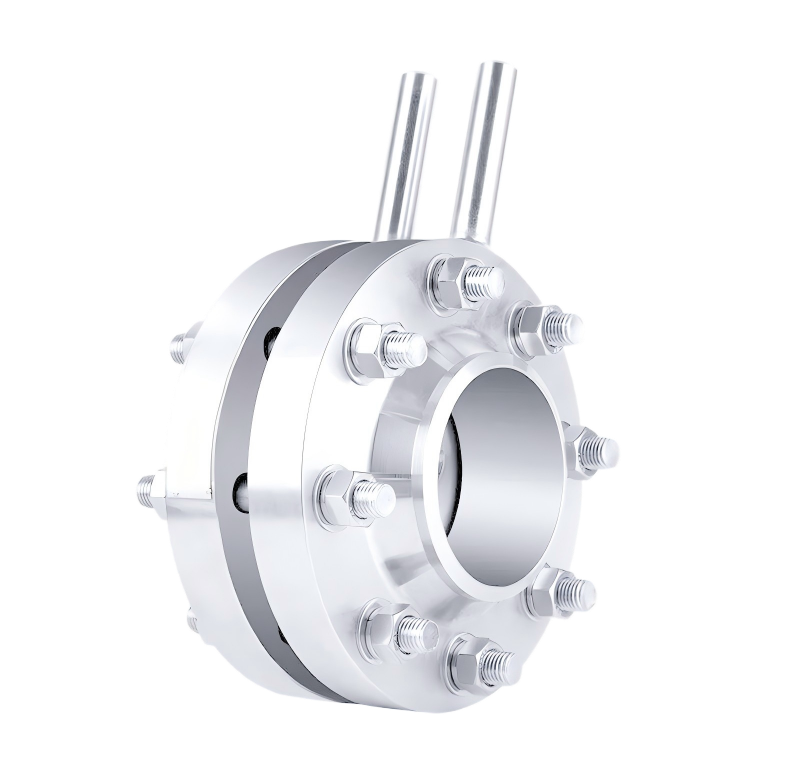

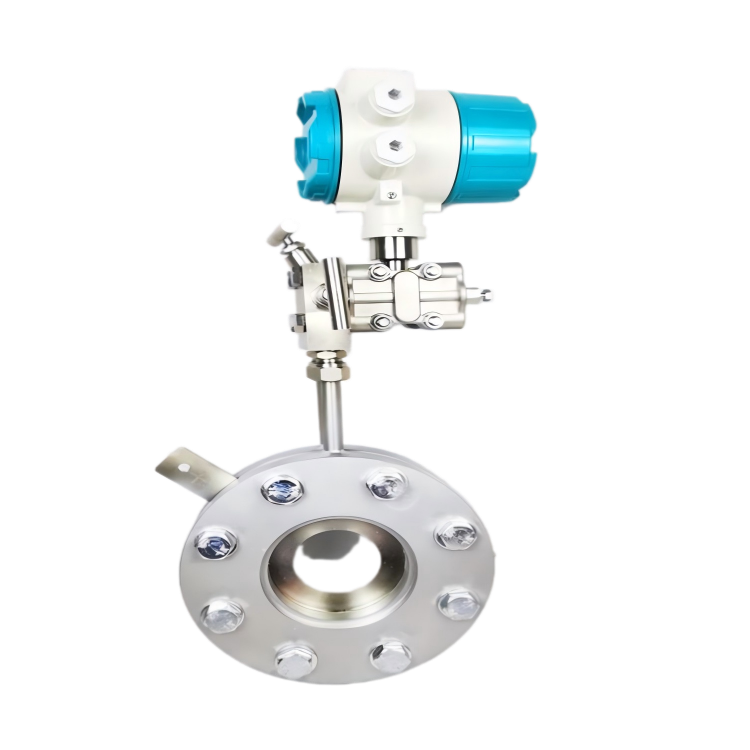

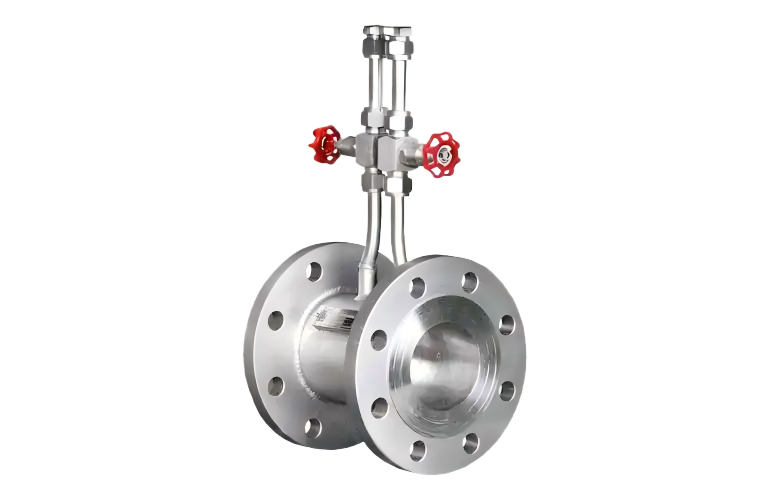

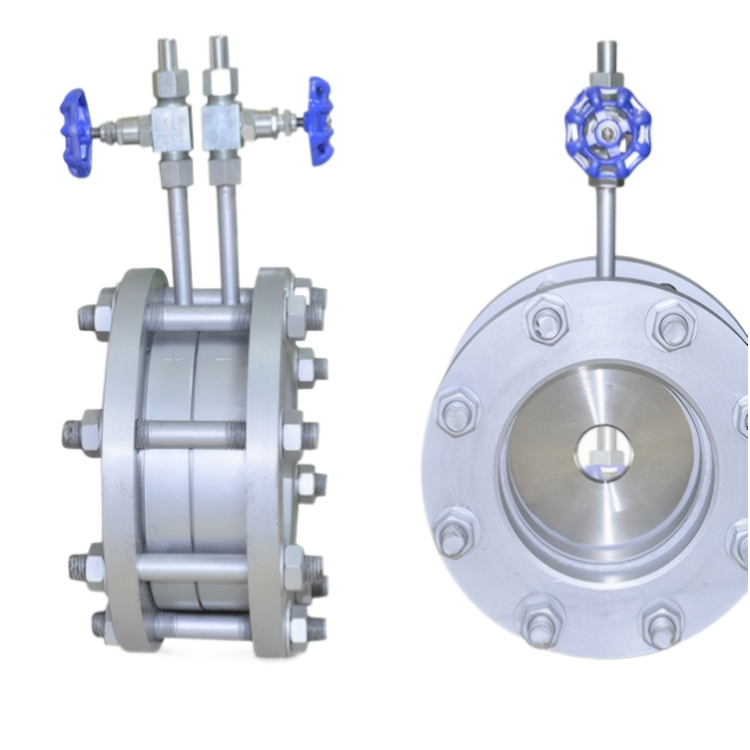

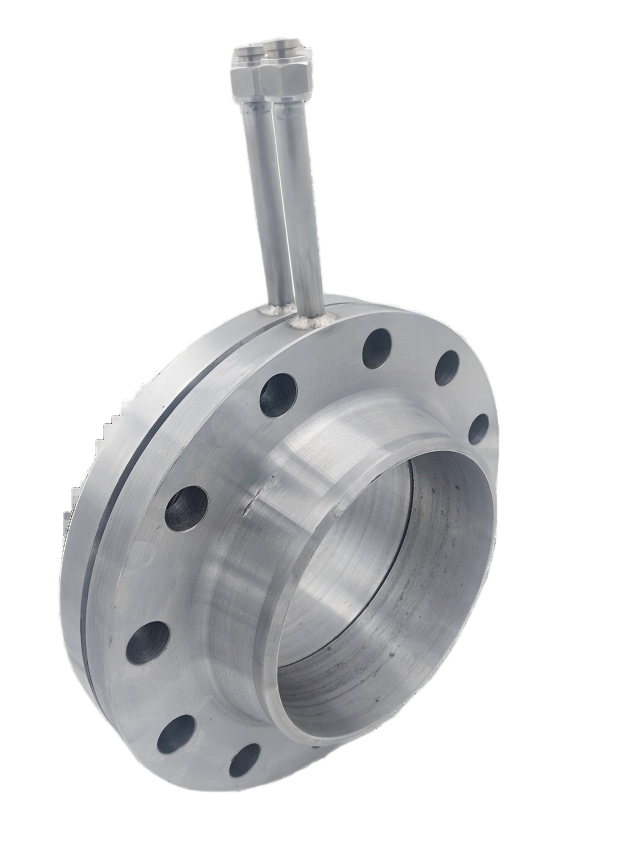

孔板流量计
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪...
关键特性
性能指标
| 公称通径 | DN15~DN1000 |
| 取压方式 | 角接取压、法兰取压、径距取压 |
| 本体材质 | SS304、SS316L、哈氏合金 |
| 精度等级 | ±1.5%、±1%、±0.5%（定制） |
关键特性
孔板流量计：高性能差压式流量测量装置
孔板流量计是一种由标准孔板与多参量差压变送器（或差压、温度、压力变送器组合）配套组成的高性能差压流量测量装置。它能够精确测量气体、蒸汽、液体及天然气等多种介质的流量，是工业过程控制和能源计量的核心仪表。
孔板流量计的核心工作原理
其工作原理基于流体力学中的节流原理。当流体流经管道中的标准孔板时，会在孔板前后产生压力差（差压），该差压值与流体的流量成平方根关系。
配套的差压变送器精确测量此压差，并结合温度、压力补偿，通过积算仪或控制系统计算出瞬时流量和累计流量，实现高精度的流量测量与控制。
孔板流量计的主要产品特性
- 耐高温高压：结构坚固，适用于苛刻工艺流程的流量控制和调节，可靠性高。
- 机构简单可靠：机械结构简单，无活动部件，工作可靠，长期运行性能稳定。
- 高精度与宽量程：量程比宽，测量精度高，应用范围极其广泛。
- 介质适应性强：可测介质宽广，适用于气体、蒸汽、液体及天然气的流量测量。
此外，孔板流量计操作简单，日常维护方便，大大降低了长期使用的运维成本，是性价比极高的流量测量解决方案。
孔板流量计广泛的应用领域与场景
孔板流量计被广泛应用于石油、化工、冶金、电力、供热、供水等工业领域的过程控制和测量。
同时，它也适用于煤炭、交通、建筑、轻纺、食品、医药、农业及环境保护等国民经济各个领域，是发展工农业生产、节约能源、提高经济效益和管理水平的重要工具。
孔板流量计在自动化系统中的关键作用
在过程自动化仪表与装置中，流量仪表主要有两大功用：一是作为过程自动化控制系统的关键检测仪表，为闭环控制提供实时流量数据；二是作为测量物料数量的总量表，用于贸易结算、成本核算和能源管理。
孔板流量计以其稳定可靠的性能，在这两个角色中均扮演着不可或缺的重要角色，在国民经济中占有重要地位。
孔板流量计的安装注意事项
孔板流量计安装时，应使介质流动方向与标准孔板标注方向一致，并在节流件前后预留足够直管段以稳定流场。差压变送器与孔板之间的引压管路应连接牢固、保持畅通，防止堵塞或泄漏造成测量误差。
孔板流量计的选型要点与维护建议
选型孔板流量计时，建议结合被测介质（气体、蒸汽、液体或天然气）、工作温度与压力、管道口径综合确认；高温高压工艺场合可充分发挥孔板耐高温高压的优势，配套差压、温度、压力变送器组合。日常维护可定期检查差压变送器零点与引压管路状态，及时清理节流件处杂质。孔板流量计结构简单、无活动部件、操作简单、易维护，常规巡检即可长期保持性能稳定。
? 参考来源
- 产品技术手册与工业自动化仪表选型指南
