插入式超声波流量计

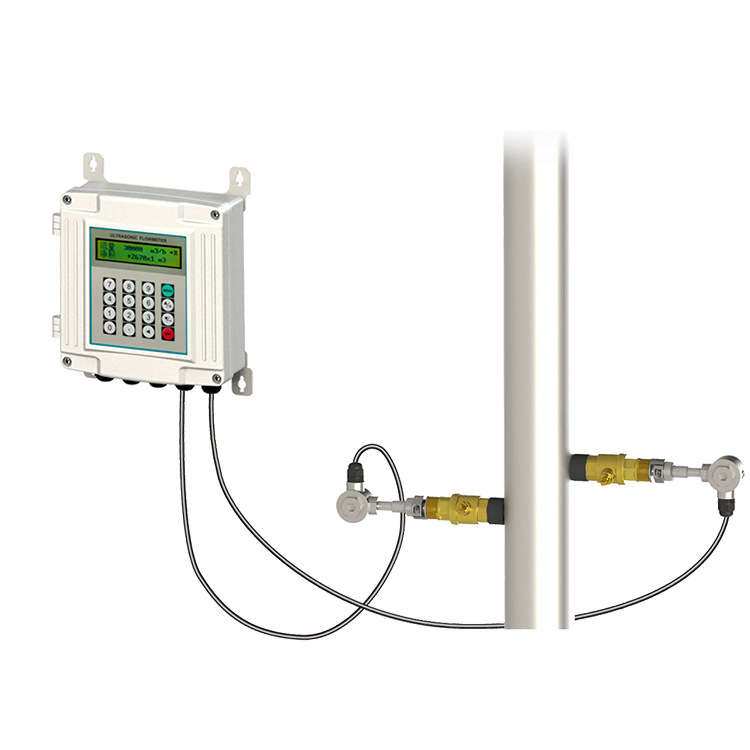

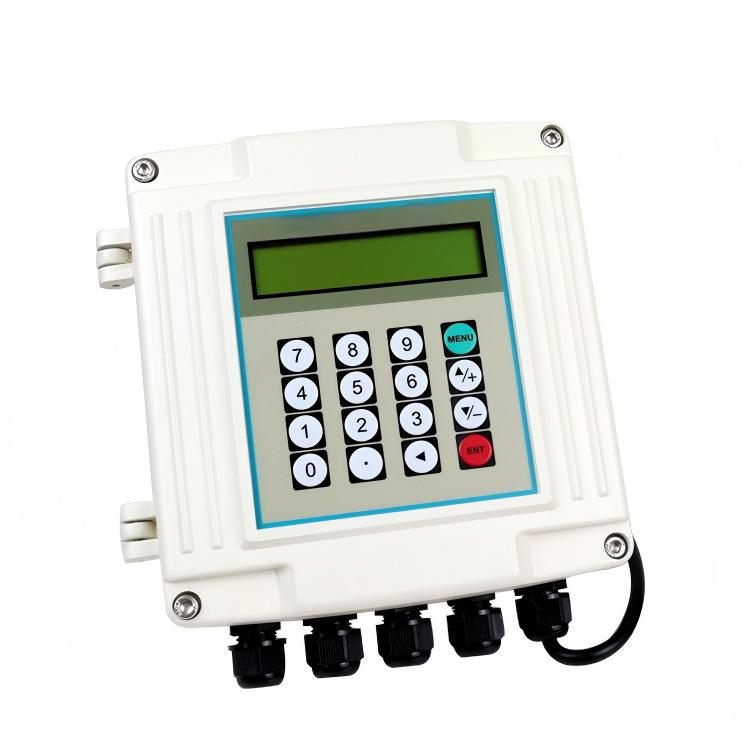

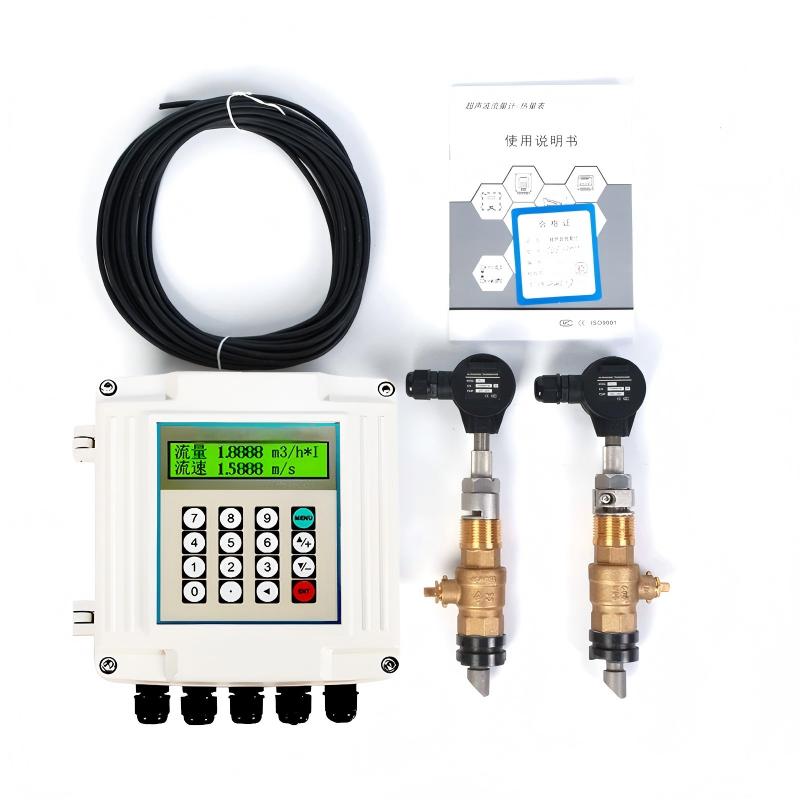

插入式超声波流量计由壁挂式主机和插入式传感器组成。 经过新升级，新款主机防护等级提升至IP67。 只需在管道表面开两个安装孔即可安装插入式传感器。利用开孔工具，可实现不停水安装插入式超声波传感器。由于传感器直接与流体接触，测量稳定可靠。
关键特性
性能指标
| 信号输出 | 1路4～20mA电流输出 1路OCT脉冲输出 1路继电器输出 |
| 流速范围 | 0~±10m/s，正反向测量 |
| 管道口径 | DN32~DN6000mm |
| 通信接口 | 离RS485串行接口，支持MODBUS协议 |
关键特性
插入式超声波流量计
插入式超声波流量计是一款基于超声波时间差原理设计的高性能流量测量仪表，适用于DN15至DN6000管道的流量测量。其安装简便，无需截断管道，支持带压不停流安装，并能选配热量计量功能，是供热供暖、市政供水等领域的理想选择。
超声波时间差测量原理
插入式超声波流量计的工作原理基于超声波在流动液体中传播的时间差。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化与液体的流速成正比。
在零流量状态下，两个传感器发射和接收声波所需的时间相同。当介质流动时，逆流方向的声波传输时间会大于顺流方向的声波传输时间，通过精确测量这一时间差即可计算出流速和流量。
核心优势与产品特点
安装灵活便捷
传感器可采用插入、管段或外夹形式安装，管道开孔即可，无需截管，施工量小，可选带压不停流安装。
测量准确稳定
采用先进的多脉冲与信号数字化处理技术，准确度可达1.0%，具有稳定性好、零点漂移小、量程比宽的特点。
强大环境适应性
抗干扰能力强，工作稳定可靠，接口丰富。零部件按高防护等级设计，可适用于恶劣的工作环境。
多功能应用扩展
在测量流量的基础上，可便捷选配超声波热量计量功能，为评估供热供暖行业的供热效率提供关键数据。
广泛的管道与介质适用性
这款插入式超声波流量计具有广泛的适用性，它既可以测量大管径的介质流量，也可以用于不易接触和观察的介质的测量。其直接与介质接触的测量方式，不受管壁情况影响。
该仪表尤其擅长解决其它类型流量计不能进行开管测量的介质流量测量问题，为复杂工况提供了可靠的解决方案。
主要技术参数与规格
| 项目 | 参数/规格 |
|---|---|
| 测量原理 | 超声波时间差法 |
| 测量管径范围 | DN15 ~ DN6000 |
| 测量准确度 | 可达 ±1.0% |

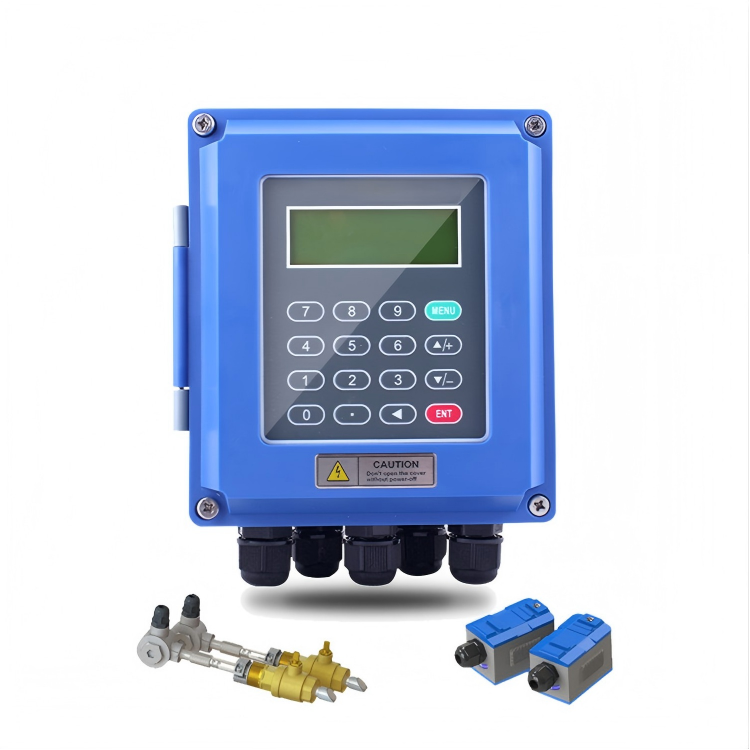

| 安装方式 | 插入式、管段式、外夹式（可选） |
| 核心特点 | 稳定性好、零点漂移小、量程比宽、抗干扰性强 |
| 可选功能 | 超声波热量计量 |
主要应用场景与领域
插入式超声波流量计凭借其非侵入式安装和稳定可靠的性能，在多个行业和场景中得到广泛应用。它特别适用于需要移动多点测量的场合。
其典型应用领域包括城市供热供暖系统的效率监测、市政供水管网的水量计量与监控，以及其他需要在大管径或复杂管道上进行流量测量的工业现场。
先进技术与可靠性能
该产品采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使其更能适应复杂多变的工业现场环境，确保计量过程更方便、更经济、更准确。
产品整体性能达到国内外先进水平，为用户提供了一种高性价比且维护简便的流量测量解决方案。
