管段式超声波流量计
管段式超声波流量计，读取数据直观，安装上电即用，无需额外设置参数。无需额外选定传感器安装点，稳定可靠，无压力损失，始动流量计低。
关键特性
性能指标
| 供电方式 | DC8~36V或AC85~264V |
| 信号输出 | 1路4~20mA电流输出 1路OCT脉冲输出 1路继电器输出 |
| 流速范围 | 0~±10m/s,正反向测量 |
| 精度 | ≤1% |
关键特性
管段式超声波流量计
管段式超声波流量计是一种直接安装于管道系统、通过超声波时差测量封闭管道内流体体积流量的精密计量设备，它由主机和管段式传感器组成，以其安装简单、无压力损失和高测量精度等核心优势，广泛应用于工业过程控制、能源计量和市政供水等领域。
管段式超声波流量计结构与组成

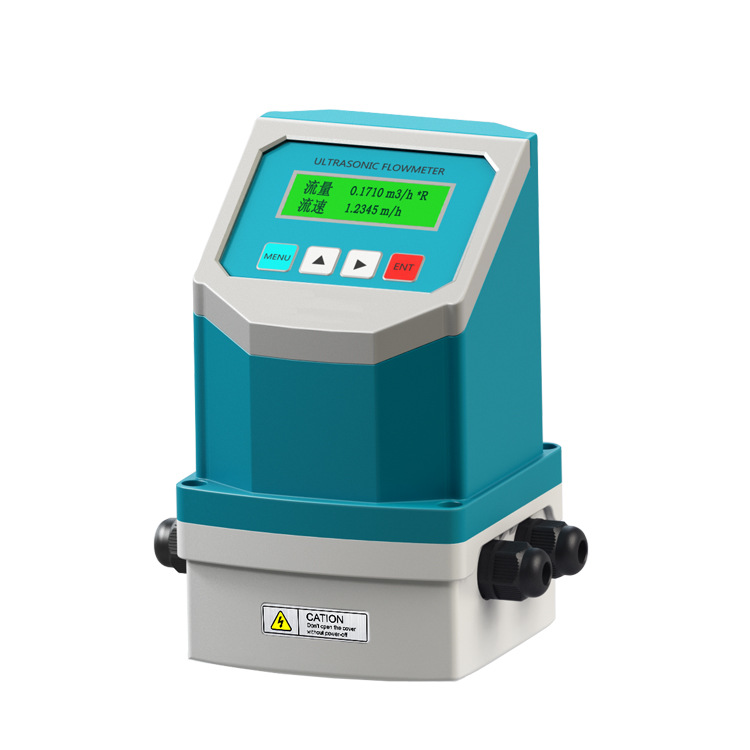

该流量计系统由主机和管段式传感器两部分构成，结构清晰，便于集成与维护。

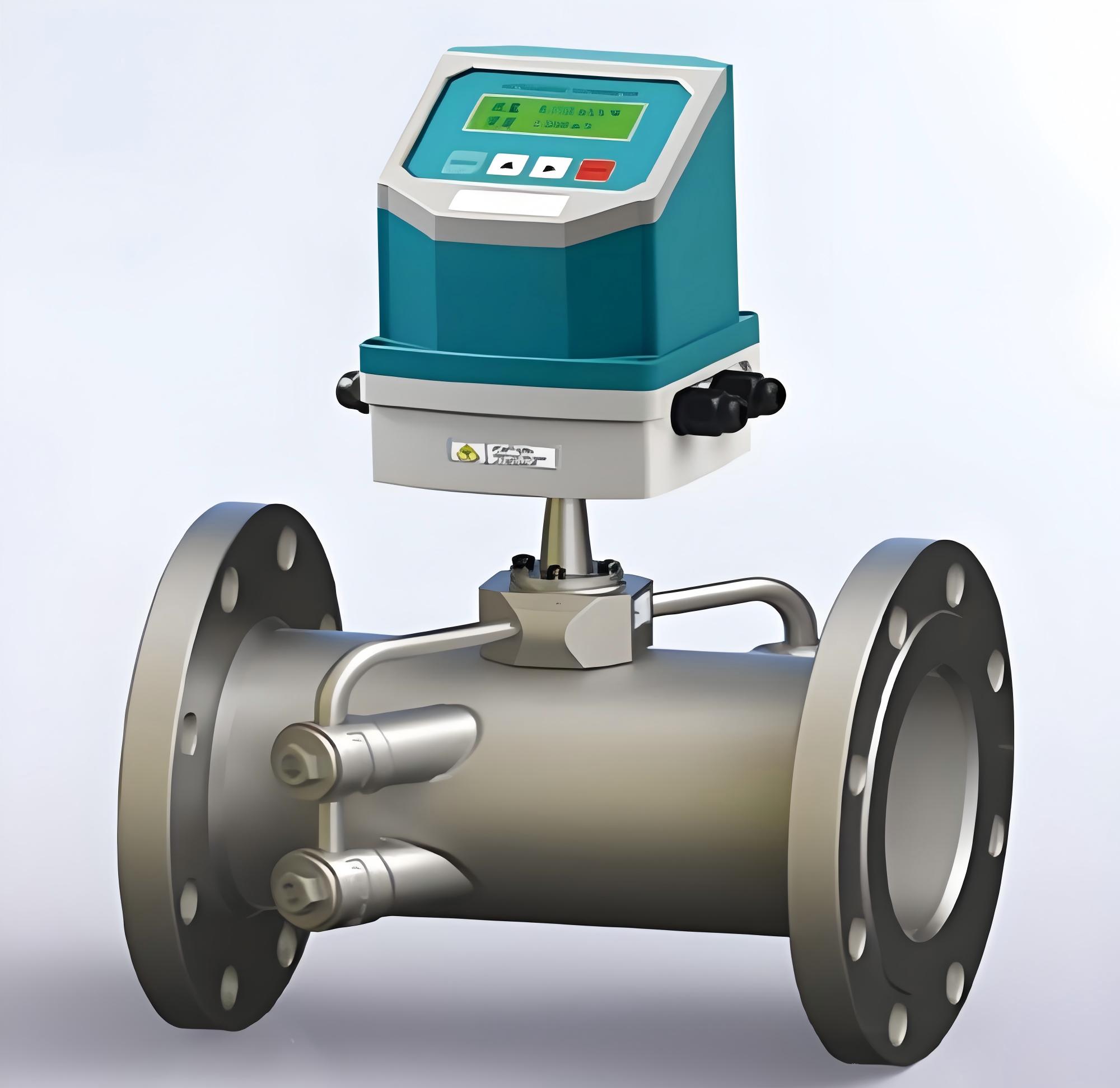

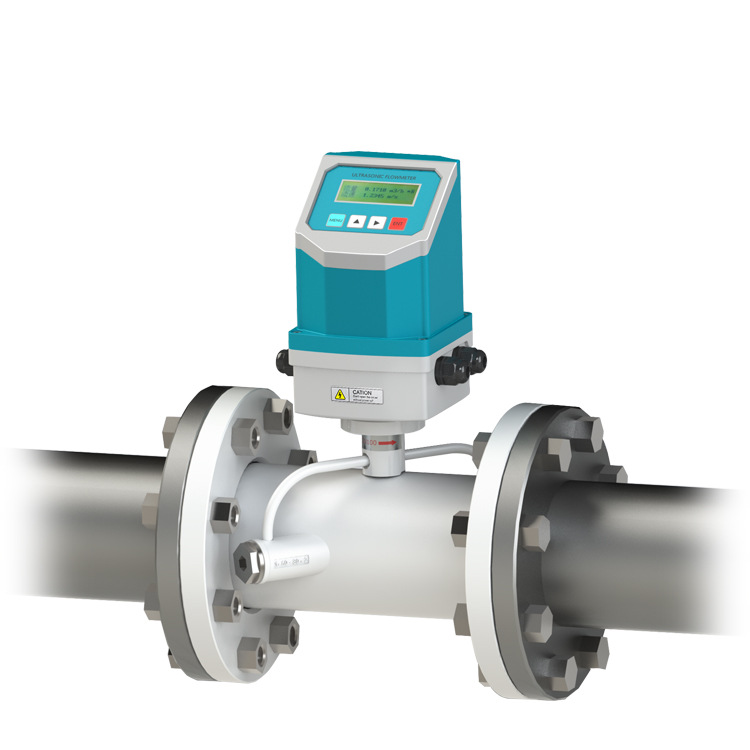

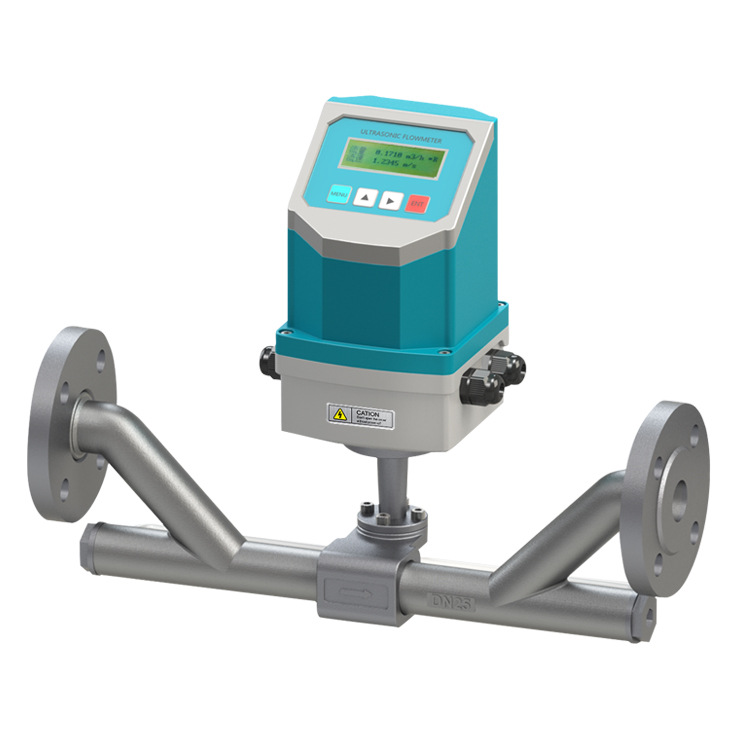

针对不同管径，传感器设计有所区别：DN15-32的小口径管道采用π型管段式传感器，而DN40及以上的大口径管道则采用标准型管段式传感器，确保了测量的适应性和准确性。
核心优势与工作原理
高精度测量
采用超声波时差原理，测量准确度可达1.0%，始动流量低，量程比宽。
无压力损失
无任何节流部件，流体通过顺畅，不产生额外压损，节能效果显著。
卓越稳定性
应用多脉冲与数字信号处理技术，零点漂移小，长期稳定性好。
强环境适应性
抗干扰能力强，接口丰富，高防护等级设计可应对恶劣工业环境。
该设备采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使其更能适应复杂的工业现场环境，实现了更方便、更准确、更稳定的流量计量。
灵活的安装形式与应用场景
管段式超声波流量计的安装形式非常灵活，传感器不仅可采用标准的管段式安装，还可根据现场需求选择插入式或外夹式安装，极大地方便了工程应用与改造。
凭借其高精度、高稳定性和无压损的特点，这款流量计是工业过程控制中监测流体流量的理想选择，同时也是能源计量和市政供水系统进行精准计量的可靠设备。
产品技术特点详解
可靠的工业级设计与防护
流量计的所有关键零部件均按照工业高防护等级标准进行设计和制造，确保了产品在潮湿、多尘或存在腐蚀性气体的恶劣工作环境中依然能够稳定可靠地运行。
强大的抗干扰能力和丰富的数据接口，使其能够轻松集成到各类自动化控制系统与能源管理平台中。
精准的超声波时差测量技术
其核心测量原理基于超声波在顺流和逆流中传播的时间差，该技术非接触式测量，对流体无影响。
结合精密的信号处理算法，有效克服了现场振动、气泡等因素的干扰，保证了在各种工况下的测量准确度与重复性。
广泛的市政供水与能源计量应用
在市政供水领域，管段式超声波流量计是实现分区计量（DMA）、漏损控制和水费公平计量的关键仪表。
在能源计量方面，它常用于测量供暖、制冷循环水以及工业介质的流量，为能源审计、能效管理和成本核算提供精确的数据基础。
管段式超声波流量计技术参数概览
| 项目 | 参数/说明 |
|---|---|
| 传感器类型 | DN15-32: π型管段式；DN40及以上: 标准型管段式 |
| 测量原理 | 超声波时差法 |
| 测量精度 | 可达 ±1.0% |
| 安装方式 | 管段式、插入式、外夹式（灵活可选） |
| 核心特点 | 无节流件、无压力损失、量程比宽、长期稳定性好 |
| 适用环境 | 工业现场，高防护等级，适应恶劣条件 |
| 主要应用领域 | 工业过程控制、能源计量、市政供水 |
